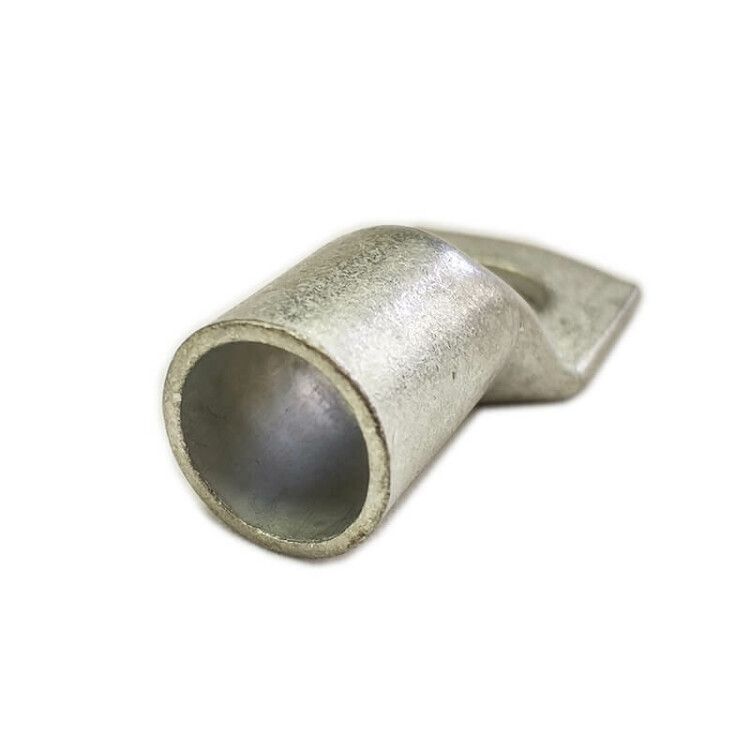

Наконечник П 6-5 (под пайку) ЗЭТАРУС zeta10028

Наконечник под пайку П 6-5 от ЗЭТАРУС - это надёжный элемент для оконцевания многопроволочных медных проводов сечением 6 мм2, обеспечивающий прочное и долговечное соединение при пайке. Артикул zeta10028 соответствует промышленному стандарту и применяется в силовой и управляющей электронике.

Назначение и область применения

Наконечник под пайку П 6-5 предназначен для оконцевания многопроволочных медных проводов перед пайкой. Он позволяет создать жёсткую, не деформирующуюся контактную поверхность, которая легко фиксируется в клеммах, разъёмах или на болтовых соединениях. Применяется в электрощитах, пультах управления, станках, системах автоматизации и других устройствах, где требуется надёжная паяная связь без механического зажима.

Технические характеристики

• Номинальное сечение провода: 6 мм2 - подходит для проводов с таким же сечением медной многопроволочной жилы;
• Метрический размер резьбы: M5 - совместим с болтами и гайками диаметром 5 мм;
• Материал: медь марки М2 - обеспечивает высокую электропроводность и термостойкость;
• Защитное покрытие: лужёное (олово-висмут) - предотвращает окисление меди, улучшает смачиваемость при пайке;
• Форма контактной площадки: кольцевая - равномерно распределяет нагрузку при затяжке;
• Угол соединения: прямолинейный - провод выходит прямо из корпуса наконечника;
• Тонкий фланец: да - снижает габариты, удобен для компактных сборок;
• Тип проводника: многопроволочный - оптимизирован для гибких проводов, не требует обжима;
• Количество монтажных отверстий: 1 - одно центральное отверстие под болт M5;
• Наличие смотрового отверстия: да - позволяет визуально контролировать заполнение паяной массы внутри трубки.

Совместимость и монтаж

Наконечник под пайку П 6-5 не требует обжима. Для установки:

1. Очистите конец провода от изоляции на длину, соответствующую глубине трубки наконечника;
2. Вставьте жилу внутрь трубки до упора - она должна полностью заполнить внутренний объём;
3. Запаяйте место соединения с помощью паяльника и припоя (например, ПОС-61);
4. Проверьте качество пайки через смотровое отверстие - припой должен равномерно заполнить весь канал;
5. Затяните болт M5 через кольцевую площадку - момент затяжки не регламентируется, достаточно плотного контакта.

Не используйте этот наконечник с однопроволочными жилами - он рассчитан исключительно на многопроволочные провода.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50049-92 для наконечников под пайку. Лужёное покрытие повышает безопасность при работе в условиях повышенной влажности и температурных колебаний. Температурный режим эксплуатации - от –40C до +105C. Не рекомендуется применять в средах с агрессивными химическими веществами.

Преимущества

• Высокая надёжность паяного соединения - меньше риск ослабления контакта со временем;
• Лужёное покрытие уменьшает время пайки и исключает необходимость в активном флюсе;
• Смотровое отверстие гарантирует контроль качества пайки без разборки;
• Тонкий фланец экономит пространство в шкафах и щитах;
• Медная основа обеспечивает минимальное переходное сопротивление и хорошую теплопроводность.

Ограничения применения

• Подходит только для медных многопроволочных проводов - не используется с алюминием или однопроволочными жилами;
• Не предназначен для частых демонтажей - паяное соединение не перепаивается много раз без потери качества;
• Не следует использовать в условиях постоянной вибрации без дополнительной фиксации - возможна усталость металла;
• Пайка требует наличия оборудования (паяльник, припой, флюс) - нельзя заменить обжимом.

Примеры использования

• Оконцевание проводов питания в промышленных контроллерах;
• Подключение датчиков и исполнительных механизмов в системах АСУ ТП;
• Создание точечных соединений в пультах управления станков;
• Монтаж вторичных цепей в силовых трансформаторах и преобразователях;
• Сборка печатных плат с внешними проводами в специализированных аппаратах.

Практические советы

• Перед пайкой зачистите провод до блестящего металла - даже малый слой оксидов снижает качество соединения;
• Используйте паяльник мощностью не менее 60 Вт - чтобы прогреть медный наконечник до нужной температуры;
• При использовании в серийном производстве проверяйте один образец на прочность пайки - например, растяжением;
• Обязательно учитывайте посадочный диаметр болта M5 - не все клеммы подходят, особенно импортные;
• Для защиты от коррозии после монтажа можно нанести тонкий слой силиконового герметика вокруг места соединения - но не на саму контактную площадку.
