Резьбовой крепежный элемент с внутренней резьбой РКв-38 У2 IP54 | zeta41314 ГОФРОМАТИК ЗЭТА

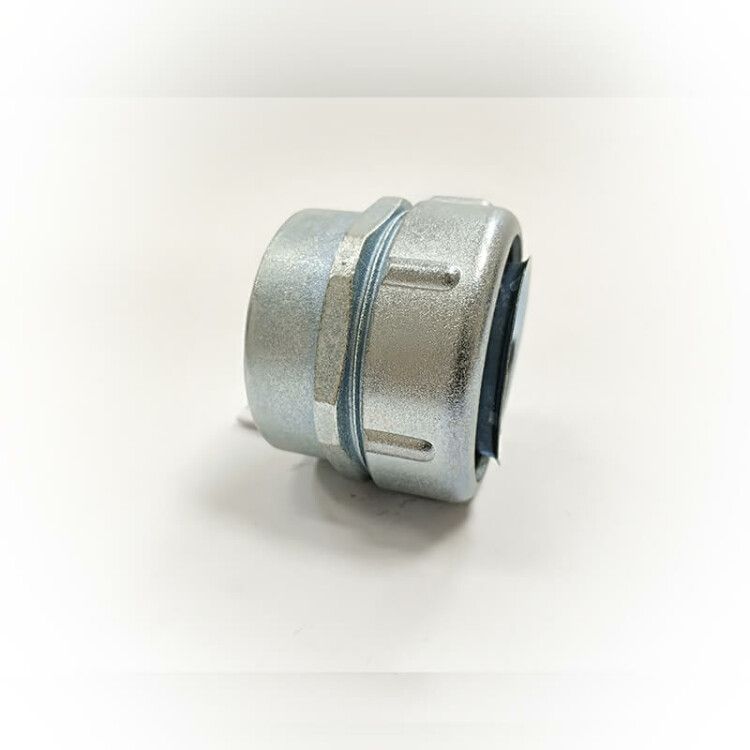

Резьбовой крепежный элемент с внутренней резьбой РКв-38 У2 IP54 от ЗЭТА Новосибирск обеспечивает герметичное соединение между металлическими трубами и металлорукавами типа Р3ЦП, МРПИ или ШЭМ. Этот элемент применяется в системах электропроводки, где важна надежность и защита от внешних воздействий.

Назначение и область применения

Резьбовой крепежный элемент с внутренней резьбой РКв-38 У2 IP54 используется для соединения металлорукава с жесткой трубой электропроводки. Он позволяет выполнить герметичный переход между гибким и жестким участком проводки. Также подходит для стыковки двух отрезков металлорукава при использовании с ответной муфтой МВ-М (РКН). Применяется в промышленных условиях: на станках, конвейерах, в распределительных щитах, на объектах с высокой влажностью или запыленностью.

Технические характеристики

• Номинальный диаметр: 38 мм - соответствует внутреннему диаметру металлорукава Р3ЦП/МРПИ/ШЭМ
• Трубная резьба: G - цилиндрическая, совместима с трубами и фитингами по ГОСТ 6357
• Диаметр трубы: 48,0 мм - внешний диаметр, к которому присоединяется элемент
• Степень защиты: IP54 - защищает от пыли (не полностью, но в достаточной степени для большинства помещений) и брызг воды со всех направлений
• Материал корпуса: сплав цинковый - легкий, коррозионностойкий, подходит для средней агрессивности окружающей среды
• Защитное покрытие: оцинкованное - дополнительно повышает долговечность в условиях повышенной влажности
• Материал уплотнения: резина МБС - эластичная, термостойкая, выдерживает перепады температур
• Диапазон рабочих температур: от –25 до +100 C - допускает использование в холодных помещениях и рядом с нагреваемыми оборудованием
• Климатическое исполнение: У2 - рассчитан на умеренный климат с возможными колебаниями влажности и температуры

Совместимость и монтаж

Резьбовой крепежный элемент с внутренней резьбой РКв-38 У2 IP54 навинчивается на трубу с наружной цилиндрической резьбой G. На другую сторону одевается металлорукав (Р3ЦП, МРПИ, ШЭМ), который зажимается накидной гайкой через уплотнитель. Для соединения двух рукавов требуется вторая сторона - муфта МВ-М (РКН). Установка не требует специальных инструментов: достаточно ключа на 38–42 мм для затяжки гайки. Обязательно проверьте соответствие наружного диаметра трубы (48 мм) и шага резьбы перед установкой.

Безопасность и стандарты

Изделие соответствует требованиям к герметизации и механической прочности для электромонтажных систем. Степень защиты IP54 обеспечивает безопасную работу в условиях частичного попадания пыли и брызг воды. Материал уплотнения (МБС) не содержит опасных веществ и соответствует нормам для электротехнического оборудования. Климатическое исполнение У2 гарантирует работоспособность в закрытых производственных помещениях с контролируемым микроклиматом.

Преимущества

• Герметичное соединение благодаря резиновому уплотнителю МБС - предотвращает проникновение влаги и пыли в каналы проводки
• Простота сборки - не требует сварки, клея или сложных инструментов
• Высокая механическая прочность корпуса из цинкового сплава - выдерживает нагрузки при монтаже и эксплуатации
• Оцинкованное покрытие продлевает срок службы в условиях повышенной влажности
• Поддерживает стыковку с муфтой МВ-М - позволяет собирать длинные линии из нескольких отрезков металлорукава

Ограничения применения

• Не предназначена для постоянного погружения в воду - IP54 не обеспечивает защиту от струй или погружения
• Не рекомендуется использовать в агрессивных химических средах - цинковый сплав может подвергаться коррозии при контакте с кислотами или щелочами
• Не подходит для труб с диаметром менее 48 мм или с другой типом резьбы (например, метрической)
• Рабочая температура выше +100 C недопустима - уплотнение потеряет эластичность

Примеры использования

• Присоединение металлорукава Р3ЦП к входному патрубку распределительного щита
• Соединение отрезков металлорукава МРПИ в цепях питания автоматизированных линий
• Вход в корпус станка через стену - переход от гибкого рукава к жесткой стальной трубе
• Монтаж в пищевой промышленности - там, где нужна регулярная мойка, но нельзя применять IP67

Практические советы

• Перед монтажом проверьте, что резьба на трубе - именно цилиндрическая G, а не коническая NPT или метрическая M
• Не переусердствуйте с затяжкой накидной гайки - перегрузка может деформировать уплотнение
• При использовании с муфтой МВ-М убедитесь, что оба элемента имеют одинаковый диаметр - РКв-38 работает только с 38-миллиметровыми рукавами
• Для длительной работы в сырых местах периодически осматривайте место соединения на предмет коррозии и прослабления уплотнения
• Артикул zeta41314 - это тот же самый РКв-38 У2 IP54, что указан в каталоге ЗЭТА Новосибирск; совместим с продукцией ГОФРОМАТИК и ЗЭТАРУС
