Уплотнитель кабельных проходов УКПт-235/65 | zeta22115 ЗЭТАРУС

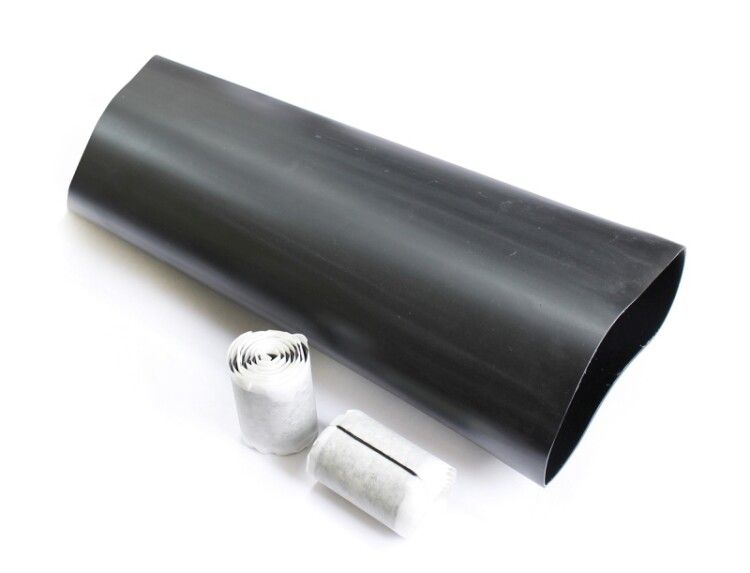

Уплотнитель кабельных проходов УКПт-235/65 от ЗЭТАРУС предназначен для герметичной изоляции кабелей, проходящих через трубы различного материала. Благодаря термоусаживающейся конструкции с клеевым слоем, он обеспечивает надёжную защиту от влаги, пыли и механических воздействий. Артикул zeta22115 соответствует требованиям промышленного монтажа в условиях жёстких климатических нагрузок.

Назначение и область применения

Уплотнитель кабельных проходов УКПт-235/65 используется для герметизации мест прохождения кабелей через трубы - например, при прокладке силовых или контрольных линий в земле, на объектах ЖКХ, энергетики, промышленности. Подходит для установки в асбестоцементные, пластмассовые и стальные трубы водо-газоснабжения. Применяется там, где требуется долговременная защита от внешней среды и предотвращение попадания воды внутрь трубопровода.

Технические характеристики

• Внутренний диаметр до усадки: 235 мм - позволяет свободно одеть на крупные кабели или пучки проводов;
• Внутренний диаметр после усадки: 65 мм - плотно облегает кабельную жилу после нагрева;
• Коэффициент усадки: 3:1 - материал сужается втрое при равномерном нагреве;
• Номинальное поперечное сечение: 235 мм2 - рекомендованная площадь сечения кабеля для оптимальной работы;
• Материал: полиолефин (PEX) - высокая химическая стойкость, устойчивость к старению;
• Клеевой слой: да - обеспечивает адгезию к поверхности кабеля и стенкам трубы, исключает просачивание влаги;
• Толщина стенки после усадки: 3,4 мм - достаточна для механической защиты и герметичности;
• Исполнение: среднестенная - баланс между прочностью и гибкостью при монтаже;
• Рабочая температура: от –50 C до +50 C - работает в суровых климатических условиях;
• Цвет: черный - устойчив к УФ-излучению, маскирует загрязнения;
• Возможность маркировки: да - можно нанести этикетку или надпись для идентификации линии.

Совместимость и монтаж

Уплотнитель УКПт-235/65 совместим с трубами любого типа: асбестоцементными, ПВХ, стальными ГОСТ 3262. Перед монтажом необходимо:

• Очистить поверхность трубы и кабеля от грязи, влаги и масла;
• Надеть уплотнитель на кабель до входа в трубу - так, чтобы он перекрывал место выхода кабеля;
• Равномерно прогреть термоусаживаемую трубку феном, начиная с центра и двигаясь к краям - не допускать перегрева;
• Не использовать открытый пламя - риск повреждения клеевого слоя и материала.

В комплекте с уплотнителем идёт специальный герметик - им заполняются щели между кабелем и трубой при необходимости повышенной герметизации.

Безопасность и стандарты

Уплотнитель УКПт-235/65 изготовлен из материалов, соответствующих требованиям к электроизоляционным изделиям для промышленного использования. Материал PEX не выделяет токсичных веществ при нормальной эксплуатации. Клеевой слой не содержит растворителей, опасных для человека. Соответствие ГОСТ и IEC не указано производителем - применение осуществляется по техническому заданию заказчика.

Преимущества

• Высокая степень герметизации благодаря клеевому слою и коэффициенту усадки 3:1;
• Стойкость к перепадам температур - сохраняет эластичность даже при –50 C;
• Легкий монтаж - не требует сварки, болтов или дополнительных креплений;
• Долгий срок службы - материал PEX не подвержен коррозии и биологическому разложению;
• Возможность маркировки упрощает обслуживание и диагностику сетей.

Ограничения применения

• Не предназначена для постоянного погружения в воду - применяется в защищённых каналах, не в качестве подводного соединения;
• Не подходит для кабелей с диаметром более 235 мм до усадки - возможен разрыв или недостаточная усадка;
• Не рекомендуется использовать в местах с частыми вибрациями без дополнительной фиксации - может произойти смещение;
• Требуется источник тепла (термофен) - невозможен монтаж без оборудования.

Примеры использования

• Герметизация кабельного прохода в асбестоцементной трубе при прокладке ЛЭП под дорогой;
• Защита группового кабеля от влаги в стальных трубах на насосной станции;
• Изоляция сигнальных кабелей в пластиковой трубе на промышленном конвейере;
• Монтаж ввода в здание через фундаментную трубу с использованием герметика из комплекта.

Практические советы

• Перед монтажом проверьте, что диаметр кабеля после сборки (с изоляцией) не превышает 235 мм - иначе уплотнитель не наденется;
• При работе в холодную погоду (ниже –20 C) согрейте уплотнитель перед установкой - это ускорит процесс усадки;
• Если труба имеет острые края - закруглите их или используйте защитную вставку, чтобы не повредить стенку уплотнителя;
• После усадки проверьте целостность клеевого слоя: он должен образовать сплошной шов без пузырей и трещин;
• Артикул zeta22115 от ЗЭТАРУС - единственный вариант в линейке с таким сочетанием диаметров; аналоги с меньшим коэффициентом усадки не заменят его функционально.
