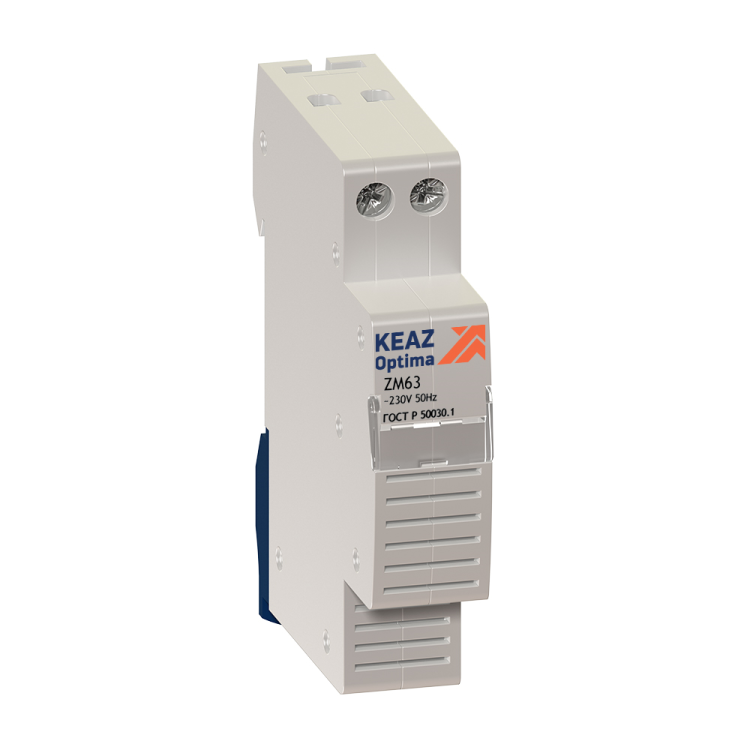

Звонок электрический модульный OptiDin ZM63-230AC-УХЛ3 | 138627 КЭАЗ

Звонок электрический модульный OptiDin ZM63-230AC-УХЛ3 — компактное устройство для звуковой сигнализации в распределительных щитах, работающее от сети 230 В переменного тока. Произведённый компанией КЭАЗ, он устанавливается на DIN-рейку и применяется там, где требуется четкая audible-сигнализация о состоянии цепи.

Назначение и область применения

Звонок электрический модульный OptiDin ZM63-230AC-УХЛ3 предназначен для подачи звукового сигнала при появлении напряжения в контролируемой электрической цепи. Он используется в автоматических системах управления, промышленном оборудовании, щитах автоматизации и других объектах, где важно визуально и слухово фиксировать включение питания или аварийную ситуацию.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока
• Номинальный ток: 0,03 А
• Сила звука: 85 дБ
• Тип тока: Переменный
• Способ монтажа: На DIN-рейку (модульная ширина 1)
• Глубина монтажа: 90 мм
• Степень защиты: IP20 — защищён от прикосновений к токоведущим частям, но не от воды и пыли
• Климатическое исполнение: УХЛ3 — работает при температурах от –60 °C до +40 °C
• Тип подключения: Винтовые клеммы
• Время цикла: 0 с — сигнал активируется сразу при подаче напряжения
• Акустическая сигнализация: Да (звуковое сообщение встроено)

Совместимость и монтаж

Звонок OptiDin ZM63-230AC-УХЛ3 совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Для установки достаточно вставить устройство в рейку и зафиксировать защёлкой. Подключение осуществляется через винтовые клеммы — провода сечением до 2,5 мм² подходят без проблем. Монтаж возможен в любом положении, но рекомендуется избегать расположения прямо над источниками тепла или влаги.

Безопасность и стандарты

Изделие соответствует требованиям безопасности для оборудования класса II (двойная изоляция). Корпус изготовлен из самозатухающего пластика, что исключает распространение пламени при перегреве. Наличие сертификата УХЛ3 гарантирует работоспособность в условиях повышенной влажности и низких температур, характерных для холодных регионов России.

Преимущества

• Высокая громкость звука (85 дБ) обеспечивает чёткую слышимость даже в шумных помещениях
• Работает в экстремальных температурах — от –60 °C до +40 °C, что делает его пригодным для неотапливаемых помещений
• Пластиковый корпус не поддерживает горение — повышена безопасность при перегрузках
• Модульная конструкция позволяет легко заменить или добавить звонок в уже собранный щит
• Низкое энергопотребление (0,03 А) снижает нагрузку на управляющую цепь

Ограничения применения

• Не предназначен для работы во влажных средах — степень защиты IP20 не допускает попадания воды
• Не подходит для постоянного звонка; сигнал подаётся только при наличии напряжения, без возможности задержки или импульса
• Не имеет световой индикации — только звуковая сигнализация
• Не рассчитан на управление внешними устройствами — служит только как самостоятельный звуковой элемент

Примеры использования

• Сигнализация включения насоса в системе водоснабжения
• Оповещение о запуске конвейера на производстве
• Подача звука при включении резервного генератора
• Сигнал о восстановлении питания после отключения
• Автоматические системы контроля в логистических комплексах и складах

Практические советы

• При проектировании щита учтите глубину монтажа — 90 мм. Это влияет на выбор корпуса щита и расположение других модулей
• Для многоканальной системы используйте несколько звонков OptiDin ZM63-230AC-УХЛ3 с разными цепями — они не требуют согласования между собой
• Проверьте соответствие напряжения сети 230 В ±10%. Превышение может снизить срок службы устройства
• При обслуживании отключайте питание перед отсоединением проводов — хотя звонок потребляет мало тока, контактные части находятся под напряжением
• Если нужна более высокая защита от пыли и влаги — выбирайте другие модели с IP65/IP67, так как этот вариант не подходит для улицы или сырых цехов
