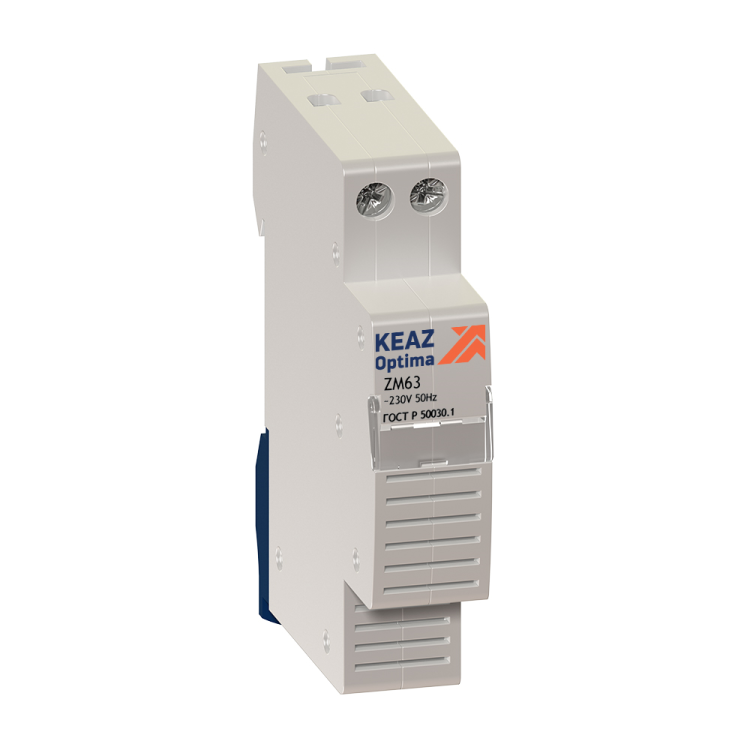

Звонок электрический OptiDin ZM63-24AC-УХЛ3 - 138629 КЭАЗ

Звонок электрический модульный OptiDin ZM63-24AC-УХЛ3 — компактное устройство для звуковой сигнализации, устанавливаемое на DIN-рейку. Подходит для использования в автоматизированных системах управления, где требуется четкая audible оповещение при срабатывании оборудования. Бренд Кэаз и артикул 138629 указывают на серию OptiDin, предназначенную для промышленной автоматики.

Назначение и область применения

Звонок электрический модульный OptiDin ZM63-24AC-УХЛ3 используется для подачи звукового сигнала при аварийных ситуациях, завершении цикла работы или необходимости привлечь внимание персонала. Применяется в панелях управления, на станках, конвейерах, в системах безопасности и других объектах промышленной автоматизации. Устройство работает в составе цепей с переменным током и не требует внешнего источника питания — питается напрямую от сети 24 В.

Технические характеристики

• Тип напряжения: переменный ток (AC)
• Номинальное напряжение: 24 В
• Номинальный ток: 0,03 А
• Звуковое давление: 85 дБ — громкий, слышимый на расстоянии до нескольких метров в типичном производственном помещении
• Тип тона: непрерывный — сигнал не имеет пауз, обеспечивает постоянное предупреждение
• Степень защиты: IP20 — защищён от контакта с пальцами и крупными предметами, но не от пыли и воды
• Климатическое исполнение: УХЛ3 — рассчитан на работу в помещениях с умеренным и холодным климатом, включая неотапливаемые зоны при температуре от −25°C до +40°C
• Ширина по модулю: 1 модуль (17,5 мм) — занимает минимум места на DIN-рейке
• Глубина монтажа: 90 мм — необходимо учитывать свободное пространство за панелью
• Подключение: винтовые клеммы — надёжное соединение проводов без пайки
• Цикл работы: 0 сек — активируется сразу при подаче напряжения, не имеет задержки

Совместимость и монтаж

Звонок OptiDin ZM63-24AC-УХЛ3 устанавливается на стандартную DIN-рейку типа TS35/7,5 или TS35/15. Для монтажа достаточно защёлкнуть корпус на рейке — фиксация механическая, без инструментов. Подключение осуществляется через винтовые клеммы: два провода — L (фаза) и N (ноль) — подводятся к контактам устройства. Напряжение 24 В AC должно соответствовать номиналу; использование более высокого напряжения повредит звонок. Максимальная глубина установки — 90 мм — важно проверить наличие достаточного пространства внутри щита.

Безопасность и стандарты

Изделие соответствует требованиям к промышленному оборудованию для внутренней установки. Степень защиты IP20 исключает возможность случайного прикосновения к токоведущим частям, но не предназначено для влажных сред или мест с пылевой нагрузкой. Серия OptiDin прошла тестирование на соответствие ГОСТ Р МЭК 60947-5-1 и другим нормам для аппаратов управления. Не рекомендуется использовать вне закрытых щитов.

Преимущества

• Модульная конструкция позволяет легко интегрировать звонок в уже существующие панели без переделки
• Низкое потребление тока (0,03 А) снижает нагрузку на источник питания и не требует мощных кабелей
• Высокий уровень звука (85 дБ) обеспечивает заметность сигнала даже в условиях шума
• Климатическое исполнение УХЛ3 делает устройство пригодным для использования в регионах с суровыми зимами
• Простое винтовое подключение — удобно для монтажа и обслуживания

Ограничения применения

• Не применяется во влажных, пыльных или наружных условиях из-за низкой степени защиты (IP20)
• Работает только при наличии переменного тока 24 В — несовместим с постоянным током (DC)
• Не имеет выключателя или регулятора громкости — сигнал всегда включен при подаче напряжения
• Не подходит для длительной работы без перерыва — не спроектирован для беспрерывного функционирования более 1–2 часов подряд
• Требует минимальной глубины 90 мм — не устанавливается в тонких или компактных щитах

Примеры использования

• Автоматический станок: звонок срабатывает после окончания цикла обработки детали
• Конвейерная линия: сигнал при перегрузке или остановке
• Щит управления насосной станцией: оповещение о достижении уровня жидкости
• Аварийная система: звуковая тревога при срабатывании датчиков температуры или давления

Практические советы

• Перед монтажом проверьте напряжение на входе — превышение 24 В вызовет выход из строя
• Используйте провода сечением 0,5–1,5 мм² — они хорошо подходят для винтовых клемм и тока 0,03 А
• Если звонок установлен рядом с чувствительной аппаратурой, учтите возможную электромагнитную помеху — хотя она минимальна, в точных системах лучше применять экранирование
• Для многоканальных систем используйте несколько звонков OptiDin ZM63-24AC-УХЛ3 с разными временными интервалами, чтобы различать типы событий
• При замене старого звонка — сверьте глубину и тип подключения. Артикул 138629 совместим с другими изделиями серии OptiDin
