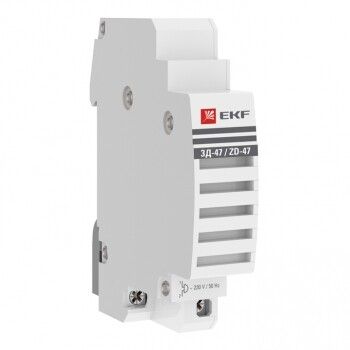

Звонок ЗД-47 EKF PROxima | mdc-47-pro

Звонок модульный ЗД-47 для распределительных щитов — компактное устройство от EKF серии PROxima, предназначенное для звуковой сигнализации в электроустановках. Монтируется на DIN-рейку, работает от сети 230 В AC и подходит для установки в щитах с модульной автоматикой PROxima.

Назначение и область применения

Звонок модульный ЗД-47 для распределительных щитов используется для подачи звукового оповещения при срабатывании оборудования — например, при перегрузке, аварии или необходимости обслуживания. Применяется в распределительных щитах промышленного, офисного и бытового типов, где требуется визуально-звуковая индикация состояния системы. Подходит для систем управления станками, насосными группами, конвейерами и другим оборудованием, требующим немедленного реагирования оператора.

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 1 А
• Мощность: до 5 Вт
• Тип звука: постоянный непрерывный тон
• Уровень звука: 50 дБ — достаточен для слышимости в помещении, но не громкий
• Цикл работы: 20 секунд — звонок активируется на 20 с, затем отключается
• Частота коммутируемого тока: 50 кГц — совместим с импульсными сигналами от современных контроллеров
• Модульная ширина: 1 модуль (17,5 мм)
• Глубина монтажа: 50 мм — учитывать при проектировании щита
• Степень защиты: IP20 — защита от прикосновений, но не от пыли и влаги
• Климатическое исполнение: УХЛ3 — допустимо использование в помещениях с умеренным климатом, температурой от −25°C до +40°C
• Гарантийный срок: 84 месяца (7 лет)
• Соответствие стандарту: ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003)

Совместимость и монтаж

Звонок модульный ЗД-47 для распределительных щитов устанавливается на стандартную DIN-рейку типа TS35. Совместим исключительно с другими устройствами серии PROxima — не подключается к автоматическим выключателям ВА 47-125 или выключателям нагрузки ВН-125. Для правильной работы необходимо обеспечить питание через внешний контактный элемент (например, реле или контактор), так как сам звонок не является коммутирующим устройством. Клеммы рассчитаны на провода сечением до 2,5 мм².

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.5.1-2005 (МЭК 60947-5-1-2003) для вспомогательных устройств в силовых цепях. Корпус выполнен из самозатухающего пластика, что снижает риск распространения пламени при перегреве. Защита IP20 гарантирует безопасность при работе внутри закрытых щитов, но не позволяет использовать устройство во влажных или запылённых средах вне корпуса.

Преимущества

• Унифицированная конструкция — легко заменяется и сочетается с другими устройствами серии PROxima
• Компактность: занимает всего один модуль, экономит место в щите
• Высокая надёжность: усиленный корпус с шестью заклёпками против деформаций
• Долгий срок службы: гарантия 7 лет — выше среднего для аналогичных устройств
• Поддерживает импульсные сигналы частотой до 50 кГц — совместим с современной автоматикой

Ограничения применения

• Не применяется в условиях повышенной влажности, пыли или на улице — IP20 недостаточно для открытых мест
• Не совместим с автоматикой других серий (ВА 47-125, ВН-125 и проч.) — только с PROxima
• Звук 50 дБ может быть недостаточным в шумных помещениях — не подходит для крупных цехов
• Автоматически отключается после 20 секунд — не подходит для длительной сигнализации без внешней логики

Примеры использования

• Оповещение о срабатывании теплового реле на станке
• Сигнал о перегрузке в распределительном щите административного здания
• Звуковое уведомление при отказе системы освещения в подвале
• Индикация аварии в системе вентиляции с управлением по PLC

Практические советы

• При проектировании щита учтите глубину монтажа — 50 мм. Это влияет на выбор корпуса щита
• Для длительной сигнализации используйте внешнее реле с функцией повторного включения
• Не устанавливайте рядом с чувствительной аппаратурой — звук 50 дБ может мешать точным измерениям
• Проверьте соответствие питания: только 230 В AC. Напряжение ниже 200 В может вызвать сбои
• Звонок ЗД-47 не имеет световой индикации — если нужна визуальная сигнализация, добавьте LED-индикатор ЛС-47
