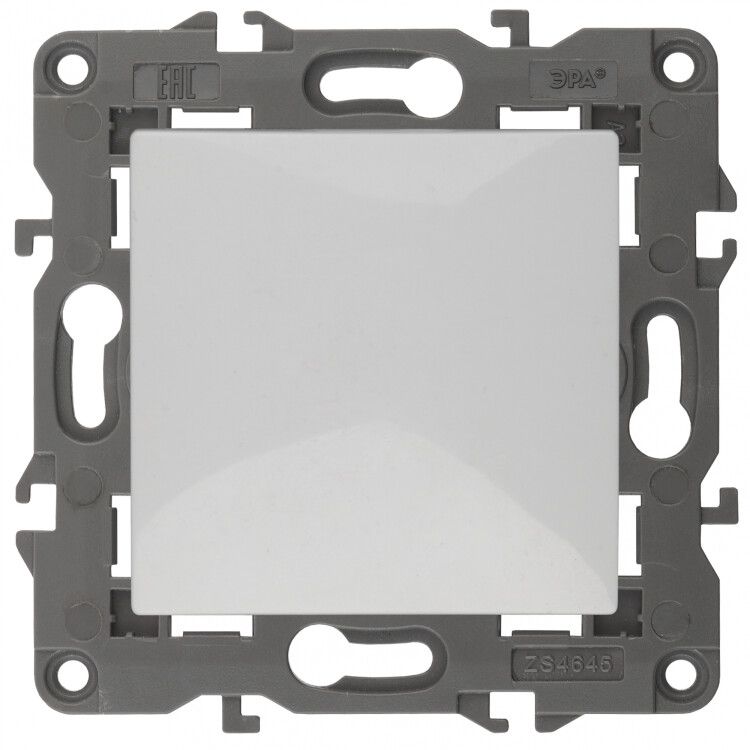

Переключатель перекрестный 1-кл. СП Elegance 14-1108-01 10А IP20 250В 10AX механизм бел. Эра Б0034256

Переключатель промежуточный 1-кл. 10А 250В IP20 белый - элемент коммутирующей цепи для управления освещением из трёх и более мест. Модель от бренда Эра, артикул 14-1108-01, входит в серию Elegance и предназначена для скрытой установки в штробах или коробках. Механизм совмещает надёжную фиксацию проводов и минималистичный дизайн.

Назначение и область применения

Переключатель промежуточный используется в схемах управления светом с трёх и более точек - например, в длинных коридорах, на лестницах или в спальнях с выходами у кровати и двери. Он работает в паре с двумя проходными выключателями. Отличается от обычного одноклавишного тем, что имеет два контакта вместо одного - позволяет переключать цепь между двумя состояниями, не разрывая её полностью.

Технические характеристики

• Номинальный ток: 10 А - поддерживает нагрузку до 2,2 кВт при 220 В (например, несколько LED-ламп или одна мощная люстра)
• Номинальное напряжение: 250 В - рассчитан на работу в бытовых сетях 220–240 В
• Степень защиты: IP20 - защищён от прикосновений пальцами и крупным инструментом, но не от пыли и влаги; применяется только внутри помещений
• Тип управления: механический - классический щелчок при нажатии, без электроники
• Способ подключения: безвинтовые клеммы - провода вставляются в отверстия и фиксируются пружинным механизмом
• Материал корпуса: термопласт - прочный, самозатухающий, не содержит галогенов
• Цвет: белый (RAL 9010), глянцевая отделка
• Тип монтажа: скрытая установка - монтируется в подрозетник
• Крепление: в распор - фиксируется за счёт расширения лапок при затяжке в стене
• Количество модулей: 0 - не занимает место в DIN-рейке, предназначен исключительно для установки в стеновые коробки

Совместимость и монтаж

Переключатель промежуточный 1-кл. 10А 250В IP20 белый совместим со всеми стандартными подрозетниками диаметром 68 мм. Устанавливается в комплекте с рамкой - она продается отдельно. Для работы требуется пара проходных выключателей (не этого типа!). Клеммы безвинтовые: зачищенный провод (до 2,5 мм2) вводится в отверстие до характерного щелчка. Нельзя использовать с многожильными проводами без наконечника - они могут деформироваться и плохо контактировать.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и IEC 60669-1. Материал корпуса самозатухающий, не содержит галогенов - при возгорании не выделяет токсичных газов. Подходит для использования в жилых помещениях, офисах, общественных зонах. Не рекомендован для влажных сред (ванная, баня, улица) из-за низкой степени защиты IP20.

Преимущества

• Быстрый монтаж благодаря безвинтовым клеммам - не требует отвертки
• Устойчивый контакт - пружинный зажим снижает риск нагрева и окисления
• Глянцевая поверхность легко моется, не царапается
• Совместим с декором серии Elegance - можно собирать единый стиль интерьера
• Нет необходимости в дополнительном креплении - распорные лапки обеспечивают плотную посадку

Ограничения применения

• Не подходит для установки во влажных помещениях - IP20 не обеспечивает защиту от воды
• Не является проходным выключателем - нельзя использовать как первый или последний пункт в цепи
• Требует обязательного наличия двух проходных выключателей для функционирования
• Не поддерживает управление через смарт-системы - только механическая кнопка
• Не имеет подсветки - в темноте найти клавишу будет сложно

Примеры использования

• Лестница с тремя уровнями: выключатель у входа, промежуточный на площадке, второй проходной у верха
• Спальня: один проходной у двери, промежуточный у кровати, второй проходной у второго выхода
• Длинный коридор: три точки управления - вход, середина, выход

Практические советы

• Выбирайте рамки серии Elegance - они точно подходят по форме и цвету
• Зачищайте провода на 8–10 мм - меньше не зафиксируется, больше может замкнуть на корпус
• Не используйте провода сечением более 2,5 мм2 - клеммы не рассчитаны на большие нагрузки
• Проверьте перед монтажом, что вы используете именно промежуточный переключатель, а не проходной - они отличаются внутренней схемой
• Если планируете много таких устройств - закупайте сразу все рамки, чтобы избежать различий в оттенке
