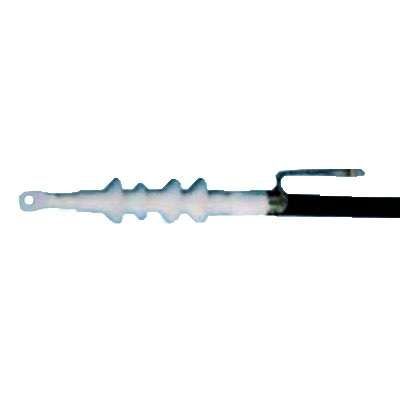

Муфта концевая внутренней установки QTII 93-EB 65-1 1х500-1000кв.мм холодной усадки для одножильного кабеля с изоляцией из СПЭ 10кВ (без наконечников) 3М 7000035236

Муфта концевая наружной установки QTII 93-EB 65-1 1 x 500-1000 мм2 холодной усадки от 3M предназначена для герметичного оконцевания одножильных силовых кабелей с изоляцией из сшитого полиэтилена (СПЭ) на напряжение 6–10 кВ. Применяется там, где требуется надёжная защита от внешней среды - например, на опорах ЛЭП, в распределительных устройствах открытой площадки или на выходе кабеля из здания.

Назначение и область применения

Муфта концевая наружной установки QTII 93-EB 65-1 используется для завершения кабельной линии, обеспечивая электроизолирующий и механический барьер между кабелем и окружающей средой. Подходит исключительно для одножильных кабелей с изоляцией из сшитого полиэтилена (СПЭ) рабочим напряжением 6/10 кВ (кратковременно - до 12 кВ). Установка допускается только на открытом воздухе - муфта защищает от влаги, пыли и перепадов температур, но не рассчитана на подземную или подводную эксплуатацию.

Технические характеристики

• Номинальное напряжение: 6/10 кВ (до 12 кВ кратковременно)
• Поперечное сечение кабеля: 500–1000 мм2
• Тип исполнения: холодной усадки - не требует нагрева газовой горелкой
• Диаметр кабеля до усадки: 65 мм
• Диаметр после усадки: 33 мм
• Цвет корпуса: серый
• Защита IP67 - полностью герметична против пыли и временного погружения в воду
• Работает при температурах от –40 C до +80 C

Совместимость и монтаж

Муфта совместима только с одножильными кабелями с изоляцией из сшитого полиэтилена (СПЭ). Для других типов изоляции (PVC, ЕПР) она не применяется. Монтаж выполняется методом холодной усадки: изделие надевается на подготовленный конец кабеля, затем равномерно сжимается руками или специальным инструментом - термическая усадка не нужна. Критически важно соблюдать предварительную подготовку поверхности кабеля: удалить все острые кромки, обработать проводник и изоляцию абразивом, нанести смазку согласно инструкции 3M. Диаметр кабеля перед установкой должен находиться в пределе 65 мм +- допуск; слишком тонкий или толстый кабель не позволит добиться плотного контакта.

Безопасность и стандарты

Муфта соответствует требованиям IEC 60502-2 и ГОСТ Р 50571.15.10, обеспечивает класс защиты IP67, что гарантирует безопасную работу в условиях повышенной влажности, осадков и запыления. Конструкция прошла проверку на пробой при высоких напряжениях и долговременную нагрузку. Напряжение 12 кВ указано как максимальное кратковременное - длительная работа возможна только на 6/10 кВ.

Преимущества

• Не требует оборудования для нагрева - снижает риск возгорания и ускоряет монтаж
• Высокая степень герметизации благодаря материалам с эффектом “памяти формы”
• Устойчивость к УФ-излучению и химическим воздействиям - подходит для открытых участков
• Готовая комплектация: внутренняя изоляция, экранирующая трубка, герметик и фланец уже встроены
• Легко диагностируется: повреждённая или некорректно установленная муфта легко заметна визуально

Ограничения применения

• Не многожильные кабели - только одножильные
• Запрещено применение внутри помещений с ограниченным доступом воздуха - необходим естественный теплообмен
• Не рекомендовано использование на кабелях с металлической оболочкой из свинца - несовместимые материалы
• Не предназначен для постоянного погружения в воду - IP67 не заменяет подводную муфту
• Не работает при температурах ниже –40 C - материал становится хрупким

Примеры использования

• Оконцовка кабеля на воздушной опоре ЛЭП 10 кВ
• Подключение кабеля от подстанции к трансформаторному пункту вне помещения
• Выход кабеля из кабельной канализации на столб
• Обустройство ответвлений в распределительном устройстве на открытом воздухе

Практические советы

• Перед установкой обязательно проверьте диаметр кабеля - он должен точно попадать в интервал 65 мм. Отклонение более чем на 5 мм сделает соединение ненадёжным.
• Используйте только оригинальные наборы 3M - сторонние компоненты нарушают целостность системы.
• При работе зимой согрейте муфту до комнатной температуры минимум за 2 часа до начала монтажа - это сохранит эластичность материала.
• Не затягивайте герметик насильно - он сам выдавливается при усадке. Перебор - вызывает трещины.
• После сборки проведите контрольный осмотр: убедитесь, что нет вздутостей, пузырей или видимых щелей.
• Артикул 7000035236 - единственный номер для заказа этой модели. Все аналоги не являются официальными продуктами 3M и не обеспечивают заявленную надёжность.
