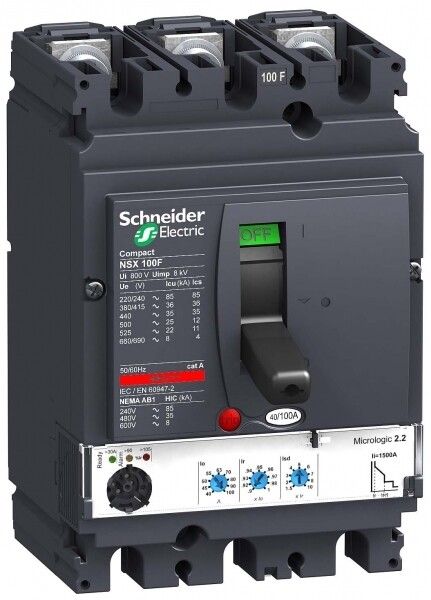

Выключатель автоматический NSX100F Micrologic 2.2 100А 3п 36кА SE (Schneider) LV429770

Аналоги автоматического выключателя NSX100F SE (Schneider) LV429770 (2)

Автомат NXMS-160F/SF 100А 36кА 3п CHINT	6 шт.	27 839,18 ₽	шт.	от 1 дня
Автоматический выключатель AV POWER-1 100А 50кА ETU2.0 EKF	4 шт.	21 777,31 ₽	шт.	от 6 дней

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Выключатель автоматический NSX100F Micrologic 2.2 100А 3п 36кА SE (Schneider) LV429770 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Силовой автоматический выключатель NSX100F с электронным расцепителем Micrologic 2.2 предназначен для защиты трехфазных цепей от перегрузок и коротких замыканий с точной настройкой параметров срабатывания. Номинальный ток 100 А и предельная отключающая способность 36 кА при напряжении до 690 В определяют применение устройства в промышленных распределительных сетях с высокими токами короткого замыкания. Электронный расцепитель Micrologic 2.2 обеспечивает защиту по функциям L (перегрузка), S (короткое замыкание с выдержкой времени), O (отсечка) и I (измерение), что позволяет гибко координировать селективность с нижестоящими аппаратами. Стационарное исполнение и винтовое подключение силовых цепей к сечению до 300 мм² требуют монтажа на монтажную плату и использования стандартного инструмента для затяжки контактов. Диапазон рабочих температур от -35 до +70 °C и степень защиты IP40 позволяют эксплуатировать выключатель в неотапливаемых или пыльных помещениях при условии отсутствия прямого воздействия влаги. Модель не поддерживает дистанционное управление или автоматическое повторное включение, так как управление осуществляется только вручную через поворотную рукоятку.

Технические характеристики автомата защиты NSX100F

Бренд

Systeme Electric(Schneider-Electric)

Артикул производителя

LV429770

Глубина

86 мм.

Ширина

105 мм.

Высота

161 мм.

Вес

2.05 кг.

Род тока

Переменный (AC)

Исполнение

Стационарное

Напряжение

690 В

Вид привода

Ручной

Тип изделия

Выключатель автоматический в литом корпусе

Способ монтажа

Монтажная плата

Степень защиты

IP40

Тип управления

Рычаг

Номинальный ток

100 А

Тип подключения

Винтовое

Тип расцепителя

Электронный

Сфера применения

Промышленное\Compact NSX

Номин. напряжение

690 В

Степень защиты (IP)

IP30

Количество полюсов

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Нормативный документ

МЭК 60947-2 (ГОСТ Р 50030.2-99)

Номинальное напряжение

220-690 В

Тип элемента управления

Рычажковый (перекидной рычаг)

Климатическое исполнение

УХЛ4

Тип управляющего элемента

Поворотная рукоятка

Количество силовых полюсов

Моторный привод встроенный

Нет

Диапазон рабочих температур

от -35 до +70

Моторный привод опционально

Да

Номин. продолжительный ток Iu

100 А

Тип подключения силовой цепи

Винтовое соединение

Тип дополнительного расцепителя

Нет

Диапазон уставки тока расцепления

100 А

Предельная отключающая способность

85/36/35/12.5/11/4 кА

Номинальная отключающая способность

36 кА

Вид подключения главной электрич. цепи

Подключение спереди

Тип подключения силовой электрич. цепи

Винтовое соединение

Встроенная защита от замыканий на землю

Нет

С расцепителем минимального напряжения

Нет

Максимальное сечение подключаемого кабеля

300 мм2

Возможность установки индикатора отключения

Нет

Подходит для монтажа на DIN-рейку (с Ω-профилем)

Нет

Номин. отключающая способность Icu при 400 В, 50 Гц

36 кА

Диапазон краткосрочной задержки расцепителя короткого замыкания

1000 А

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания

1500 А
