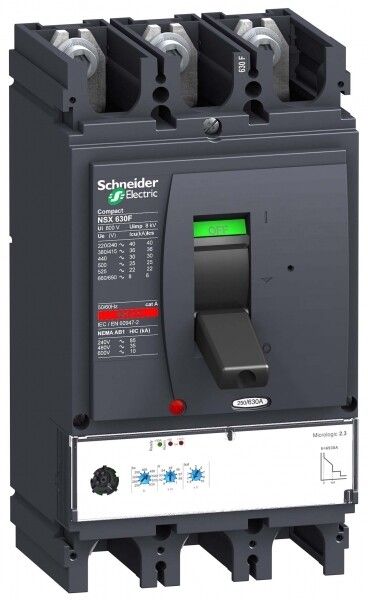

Выключатель автоматический NSX630N Micrologic 2.3 630А 3П SE (Schneider) LV432893

Аналоги автомата NSX630N 630А 3П SE (Schneider) LV432893 (9)

Выключатель силовой ВА-335E Dekraft 630А 50кА 3P SE Dekraft	222 шт.	98 637 ₽	шт.	от 7 дней
Автомат ВА-99М PROxima 630А 50кА 3п EKF	26 шт.	25 122,47 ₽	шт.	от 1 дня
Автоматический выключатель NXMS-630H 630А 70кА 3п CHINT	4 шт.	74 593,24 ₽	шт.	от 1 дня
Автоматический выключатель TS630H FMU 630А 3P LSIS	6 шт.	120 924,64 ₽	шт.	от 18 дней
Выключатель автоматический NXMS-400H 400А 70кА 3п CHINT	12 шт.	66 557,71 ₽	шт.	от 1 дня

Ещё 9 аналогов после регистрации

15 лет на рынке

Более 10 000 довольных клиентов

Счёт за 15 минут

Ценим ваше время

Подбор аналогов

Поможем найти замену и аксессуары

Доставка по всей РФ

Бережная упаковка каждого заказа

Любая форма оплаты

Наличный и безналичный расчёт

Выключатель автоматический NSX630N Micrologic 2.3 630А 3П SE (Schneider) LV432893 больше не поставляется. Подберите аналог на сайте или отправьте запрос на email - предложим подходящую замену.

Описание

Силовой автоматический выключатель NSX630N с электронным расцепителем Micrologic 2.3 предназначен для защиты и коммутации цепей с током до 630 А в промышленных распределительных сетях напряжением до 690 В. Модель обеспечивает высокую надежность за счет предельной отключающей способности 50 кА при 380–415 В и сохранения этой способности в рабочем режиме (Ics = 100% Icu). Электронный расцепитель Micrologic 2.3 реализует защиту от перегрузки и короткого замыкания с функцией селективности (LSOI), что позволяет точно настраивать время отключения и избегать ложных срабатываний при каскадном включении. Выключатель имеет стационарное исполнение с ручным приводом и винтовым подключением силовых цепей, что исключает возможность его использования в качестве разъединителя без снятия напряжения. Трехполюсная конструкция (3P3D) и габариты, рассчитанные на монтаж на монтажную плату, определяют применение устройства в качестве вводного или распределительного аппарата в щитах с ограниченным пространством, где критична точность настроек защиты.

Технические характеристики автоматического выключателя NSX630N

Бренд

Systeme Electric(Schneider-Electric)

Артикул производителя

LV432893

Глубина

110 мм.

Ширина

140 мм.

Высота

225 мм.

Вес

6.2 кг.

Род тока

Переменный (AC)

Исполнение

Стационарное

Напряжение

690 В

Вид привода

Ручной

Тип изделия

Выключатель автоматический в литом корпусе

Способ монтажа

Монтажная плата

Степень защиты

IP40

Тип управления

Рычаг

Номинальный ток

630 А

Тип подключения

Винтовое

Тип расцепителя

Электронный

Сфера применения

Промышленное\Compact NSX

Номин. напряжение

690 В

Степень защиты (IP)

IP30

Количество полюсов

Конструкция прибора

Встраив. устройство фиксированной установки (стационарный)

Нормативный документ

МЭК 60947-2 (ГОСТ Р 50030.2-99)

Номинальное напряжение

220-690 В

Тип элемента управления

Рычажковый (перекидной рычаг)

Климатическое исполнение

УХЛ4

Тип управляющего элемента

Поворотная рукоятка

Количество силовых полюсов

Моторный привод встроенный

Нет

Диапазон рабочих температур

от -35 до +70

Моторный привод опционально

Да

Номин. продолжительный ток Iu

630 А

Тип подключения силовой цепи

Винтовое соединение

Тип дополнительного расцепителя

Нет

Диапазон уставки тока расцепления

225 А

Предельная отключающая способность

85/50/42/30/11/10 кА

Номинальная отключающая способность

50 кА

Вид подключения главной электрич. цепи

Подключение спереди

Тип подключения силовой электрич. цепи

Винтовое соединение

Встроенная защита от замыканий на землю

Нет

С расцепителем минимального напряжения

Нет

Возможность установки индикатора отключения

Нет

Подходит для монтажа на DIN-рейку (с Ω-профилем)

Нет

Номин. отключающая способность Icu при 400 В, 50 Гц

50 кА

Диапазон краткосрочной задержки расцепителя короткого замыкания

6900 А

Диапазон регулировки без задержки срабатывания расцепителя короткого замыкания

6900 А
