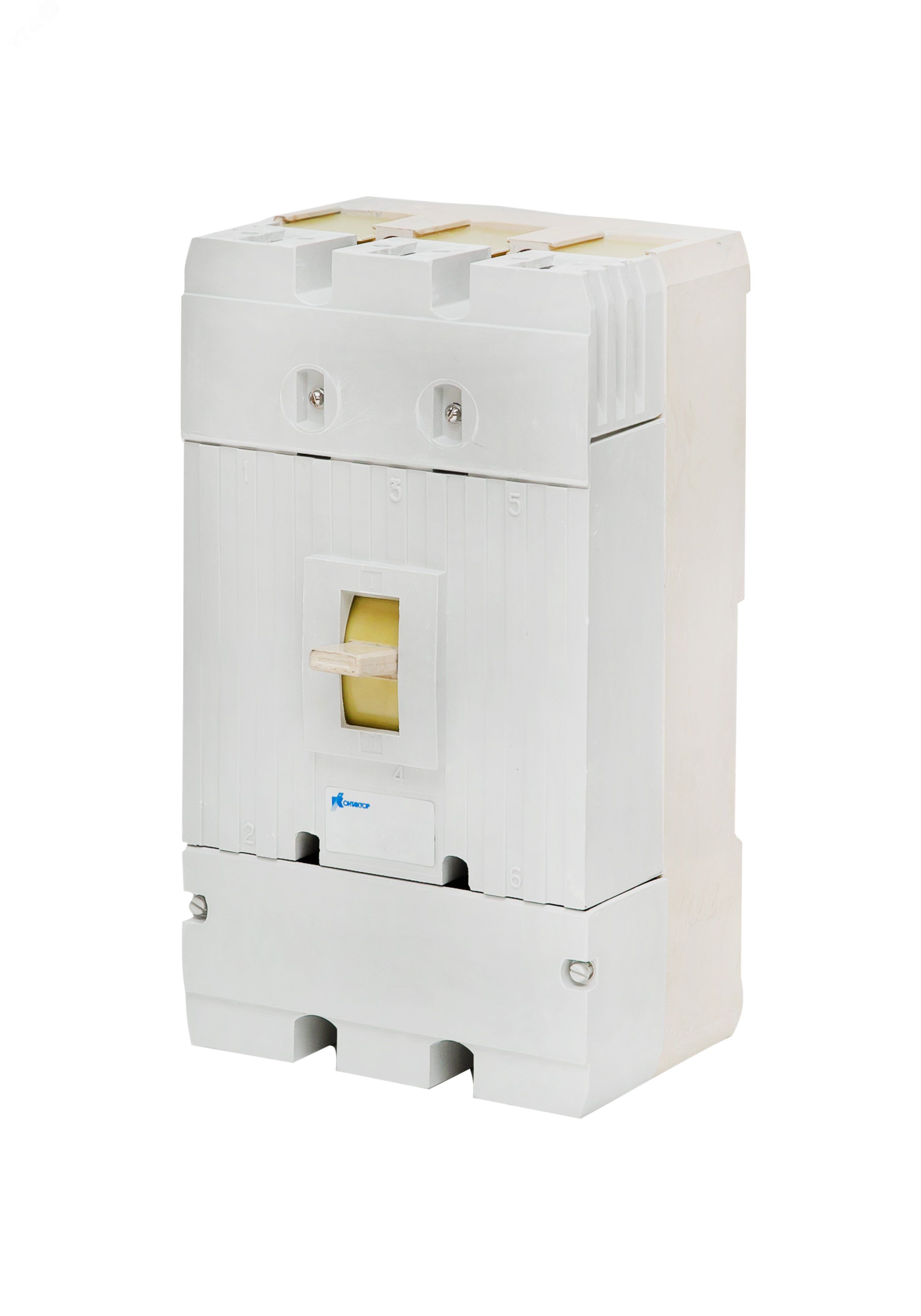

Выключатель автоматический А3792У-630А-1140AC-2500А-НР110DС-РНН110DС-1З2Р-O5 | Y630-000071 Контактор (Legrand)

Автоматический выключатель в литом корпусе А3792У-630А-1140AC-2500А-НР110DС-РНН110DС-1З2Р-O5 от Контактор Ульяновск предназначен для безопасного управления мощными электрическими цепями до 1140 В переменного тока, обеспечивая защиту от перегрузок, коротких замыканий и потерь напряжения. Этот выключатель применяется в промышленных распределительных системах, где важна надежность и долгий срок службы.

Назначение и область применения

Автоматический выключатель А3792У-630А-1140AC-2500А-НР110DС-РНН110DС-1З2Р-O5 используется для коммутации и защиты электрооборудования в условиях высоких нагрузок. Он отключает цепь при аварийных ситуациях: коротком замыкании, длительной перегрузке или падении напряжения ниже допустимого уровня. Подходит для установки в силовые щиты промышленных объектов - заводы, насосные станции, конвейерные линии, системы энергообеспечения.

Технические характеристики

• Номинальный ток: 630 А
• Максимальное рабочее напряжение: 1140 В переменного тока
• Частота сети: 50–60 Гц
• Кратковременная отключающая способность: 2500 А
• Степень защиты: IP20 (для корпуса); зажимы - IP00
• Климатическое исполнение: УХЛ3 (умеренный и холодный климат)
• Количество полюсов: 3
• Тип расцепителей: тепловой + электромагнитный
• Конструкция: литой корпус, герметичная сборка

Совместимость и монтаж

Выключатель А3792У-630А-1140AC-2500А-НР110DС-РНН110DС-1З2Р-O5 рассчитан на монтаж в шкафы и распределительные устройства с достаточным свободным пространством. Присоединение внешних проводников выполняется через верхние и нижние зажимы - они не защищены от прикосновений (IP00), поэтому требуют изоляции или установки в закрытые корпуса. Для правильной работы необходимо соблюдать рекомендованную жесткую фиксацию и минимальный радиус изгиба кабеля. Монтаж возможен только в вертикальном положении, как указано в документации производителя.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ 14255 по степени защиты IP20 и ГОСТ 15150 по климатическому исполнению УХЛ3. Конструкция обеспечивает предотвращение случайного прикосновения к токоведущим элементам внутри корпуса. Производство проходит контроль по системе менеджмента качества ISO 9001, что гарантирует соответствие международным стандартам безопасности.

Преимущества

• Высокая механическая прочность литого корпуса - устойчив к вибрациям и ударным нагрузкам
• Гарантия 5 лет - подтверждает надежность компонентов и качество сборки
• 100%-ный выходной контроль каждого изделия - минимизация брака
• Электромагнитный расцепитель реагирует на короткое замыкание даже при малых временных задержках
• Тепловой расцепитель адаптирован к длительному превышению тока без ложных срабатываний

Ограничения применения

• Не предназначен для эксплуатации во взрывоопасных средах - отсутствует взрывозащита
• IP20 не обеспечивает защиту от воды и пыли - запрещена установка в открытых помещениях или местах с повышенной влажностью
• Зажимы IP00 требуют обязательной изоляции при доступе со стороны проводов - нельзя использовать без кожуха или в открытом виде
• Не поддерживает дистанционное управление - только ручное включение/выключение
• Не совместим с системами автоматизации без дополнительных модулей (например, контактов сигнализации)

Примеры использования

• Главный входной автомат в промышленном распределительном щите 1140 В
• Защита крупного двигателя на конвейере с номиналом 630 А
• Коммутирующее устройство в системе питания сварочных аппаратов
• Резервный выключатель в цепи бесперебойного питания производственного участка

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и расчетного тока - для 630 А требуется медный кабель не менее 185 мм2
• Обязательно используйте защитные крышки или шкафы с классом защиты IP54+ для предотвращения доступа к зажимам IP00
• При многократных срабатываниях проверяйте состояние контактной группы - износ может вызвать нагрев и отказ
• Для обслуживания отключите питание и примените методы LOTO (блокировка-маркировка) - работа под напряжением запрещена
• При замене старого автомата убедитесь, что габариты и крепления совпадают - модель А3792У имеет специфическую посадку
