Дифференциальные автоматы 2P, 10A, Idn-100mA, тип A - 7000610 Legrand

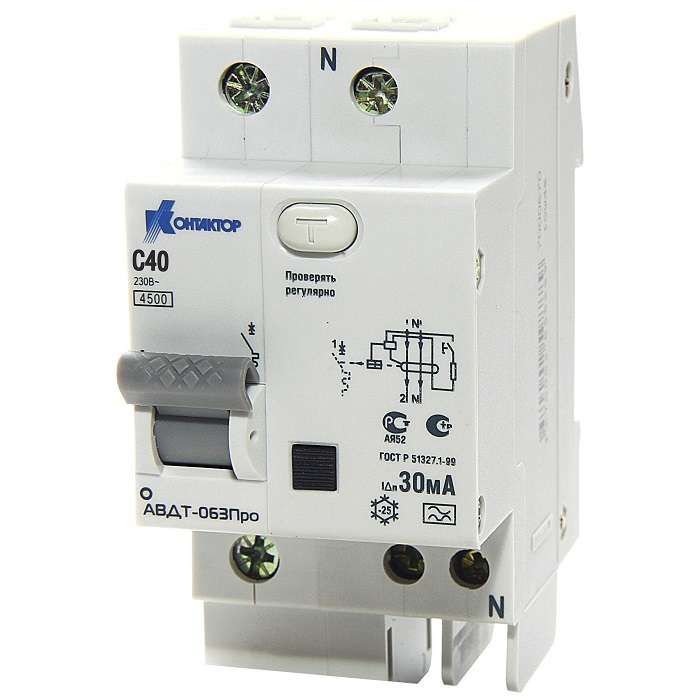

Выключатель дифференциального тока АД-063Про — это комбинированное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях переменного тока. Применяется в жилых, офисных и промышленных объектах, особенно там, где есть чувствительная электроника или оборудование с импульсными нагрузками. Бренд Контактор Ульяновск и артикул 7000610 указывают на серию RCBO, предназначенную для надёжной работы в условиях повышенной влажности и перепадов температур.

Назначение и область применения

АД-063Про используется для защиты человека от поражения электрическим током при утечках через корпус оборудования или повреждённую изоляцию. Также он защищает проводку от перегрева и возгорания при длительных утечках тока. Подходит для установки в щитах квартир, частных домов, производственных участков, мастерских, серверных комнат и других мест, где используются компьютеры, бытовые приборы, светодиодные светильники, частотные преобразователи и другая техника с импульсным потреблением.

Технические характеристики

• Номинальный ток: 10 А — максимальный постоянный ток, который устройство может пропускать без отключения;
• Дифференциальный ток: 100 мА — порог срабатывания при утечке тока; при превышении этого значения автомат отключится;
• Тип дифференциального тока: A — реагирует на переменный ток утечки и импульсный постоянный ток (например, от выпрямителей в технике);
• Количество полюсов: 2 — защищает фазу и ноль одновременно;
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В;
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь даже при коротком замыкании с током до 4500 А;
• Характеристика теплового/электромагнитного расцепителя: C — срабатывает при перегрузке в 5–10 крат от номинала, подходит для освещения и бытовой техники;
• Ширина: 3,5 модуля — занимает место на DIN-рейке, совместим со стандартными щитами;
• Род тока: переменный (AC) — не работает с постоянным током;
• Частота: 50 Гц — оптимизирован для сетей России и стран СНГ;
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита;
• Монтаж: на DIN-рейку — стандартный способ для всех современных распределительных щитов;
• Климатическое исполнение: УХЛ3 — допускает работу при температуре от −25°C до +40°C и влажности до 98%; подходит для неотапливаемых помещений;
• Привод: ручной — включение/выключение осуществляется рычагом;
• Тип изделия: автоматический выключатель дифференциального тока — сочетает функции автомата и УЗО в одном корпусе.

Совместимость и монтаж

АД-063Про легко устанавливается на стандартную DIN-рейку шириной 35 мм. Его ширина (3,5 модуля) позволяет разместить несколько таких устройств в одном ряду. Для правильной работы требуется подключение фазы и нуля к соответствующим клеммам — помечены символами L и N. Нельзя использовать его в трёхфазных системах или в сетях с постоянным током. Монтаж выполняется только после отключения питания и проверки отсутствия напряжения. После установки рекомендуется протестировать кнопку «Т» — она имитирует утечку тока и должна вызвать отключение.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-1, которые регламентируют безопасность устройств типа RCBO. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Защита от случайного контакта обеспечена конструкцией корпуса и изолированными клеммами. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки 100 мА.

Преимущества

• Объединяет два функционала — автомат и УЗО — в одном устройстве, экономя место в щите;
• Тип «А» обеспечивает защиту от импульсных утечек, что важно для современной техники (стиральные машины, ИБП, LED-светильники);
• Высокая отключающая способность (4,5 кА) гарантирует безопасность даже при серьёзных аварийных ситуациях;
• Климатическое исполнение УХЛ3 делает его пригодным для установки в гаражах, подвалах и на дачах;
• Ручной привод и яркая индикация положения позволяют быстро определить причину отключения — перегрузка или утечка.

Ограничения применения

• Не применяется в сетях постоянного тока (DC) — только для AC 50 Гц;
• IP20 не допускает установку во влажных помещениях без корпуса — обязательно использование в закрытом щите;
• Не подходит для защиты цепей с высокими пусковыми токами выше 100 А (например, мощные насосы или компрессоры) — нужен более крупный номинал;
• Не имеет функции защиты от перенапряжения — для этого нужны дополнительные устройства (розеточные фильтры, ОПС);
• Не рекомендован для последовательного подключения нескольких устройств на одну группу — возможны ложные срабатывания.

Примеры использования

• Защита группы розеток в ванной комнате — предотвращает удар током при использовании бритвы или фена;
• Щит в гараже — защита от утечек в зарядном устройстве автомобиля или сварочном аппарате;
• Кухонная группа — защита плиты, микроволновки, кофемашины с импульсными блоками питания;
• Серверная комната — защита ИБП и сетевых фильтров, чувствительных к импульсным утечкам;
• Освещение в подвале — исключает риск поражения при доступе к лампам в сыром месте.

Практические советы

• Выбирая АД-063Про, убедитесь, что ваша сеть — 230 В, 50 Гц, и нагрузка не превышает 10 А;
• Проверьте посадочный размер на DIN-рейке — 3,5 модуля должны точно войти в свободное место;
• Подключайте ноль строго к клемме N, а фазу — к L; перепутать нельзя — устройство не будет работать;
• Тестируйте кнопку «Т» один раз в месяц — это обязательная процедура безопасности;
• Если устройство часто отключается — проверьте изоляцию проводов, состояние розеток и подключённой техники;
• Не используйте его вместо обычного автомата в цепях с высокими пусковыми токами — выбирайте B-характеристику или увеличьте номинал.
