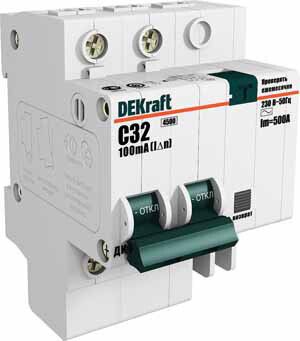

Выключатель автоматический дифференциального тока ДИФ-101 2п 10А C 100мА тип AC (4 мод) | 15010DEK DEKraft APC

Автоматический дифференциальный выключатель ДИФ-101 от DEKraft - устройство для защиты людей и оборудования от поражения током и перегрузок в однофазных цепях. Подходит для установки в щитках жилых домов, офисов и промышленных объектах. Артикул 15010dek.

Назначение и область применения

ДИФ-101 сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он отключает питание при возникновении тока утечки более 100 мА - например, при повреждении изоляции или контакте человека с токоведущими частями. Также защищает от перегрузок и коротких замыканий благодаря характеристике срабатывания C.

Применяется в сетях переменного тока 230 В, 50/60 Гц. Подходит для бытовой и промышленной электропроводки: кухни, ванные комнаты, насосы, станки, освещение, розеточные группы. Устройство рассчитано на работу в условиях с высокой влажностью и широким диапазоном температур - от -40C до +60C.

Технические характеристики

• Номинальный ток: 10 А - максимальный постоянный ток, который выдерживает выключатель без срабатывания
• Дифференциальный ток утечки: 100 мА - чувствительность к утечкам, при которой происходит отключение
• Количество полюсов: 2 - коммутирует фазу и ноль одновременно
• Тип тока утечки: AC - реагирует на синусоидальные переменные токи утечки (стандартный тип для бытовых сетей)
• Номинальная отключающая способность: 4,5 кА - способность безопасно прервать ток короткого замыкания
• Характеристика срабатывания: C - срабатывает при токах 5–10 крат от номинала, подходит для нагрузок с пусковыми токами (электродвигатели, люминесцентные лампы)
• Номинальное напряжение: 230 В
• Род тока: переменный (AC)
• Частота: 50/60 Гц
• Ширина: 3,5 модуля (63 мм) - занимает место на DIN-рейке
• Глубина монтажа: 72 мм - требует достаточного пространства внутри щита
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить медные провода до этого сечения
• Степень защиты: IP20 - защита от прикосновений пальцев, но не от воды и пыли
• Климатическое исполнение: УХЛ4 - работает в умеренном и холодном климате, в закрытых помещениях
• С коммутируемым нейтральным проводником: да - ноль также отключается при срабатывании, что повышает безопасность

Совместимость и монтаж

ДИФ-101 монтируется на стандартную DIN-рейку типа TS35. Устанавливается в распределительных щитах с учетом глубины 72 мм - проверьте наличие свободного места за рейкой. Клеммы рассчитаны на зажим проводов сечением от 0,5 до 25 мм2. Монтаж выполняется с соблюдением полярности: входные клеммы обозначены L/N, выходные - T1/T2.

Подключен к сети через предварительно установленный автоматический выключатель (если требуется координация по току). Нельзя использовать совместно с устройствами, не поддерживающими коммутацию нулевого проводника - это нарушит принцип двойного отключения.

Безопасность и стандарты

ДИФ-101 соответствует требованиям:

• ТР ТС 004/2011 - безопасность низковольтного оборудования
• ТР ТС 020/2011 - электромагнитная совместимость
• ГОСТ Р 51327.1-2010 / МЭК 61009-1-2006 - основные требования к АВДТ
• ГОСТ Р 51327.2.2-99 / МЭК 61009-2-2-91 - специфические требования для устройств с током утечки 100 мА
• ГОСТ Р 51329-99 / МЭК 61543-95 - методы испытаний на отказоустойчивость

Электронный блок дифференциальной защиты обеспечивает надежное срабатывание даже при снижении напряжения в сети. Однако при полном отключении питания (например, при аварии) устройство не сможет работать - в отличие от механических УЗО.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите
• Коммутация нулевого проводника исключает риск оставления фазы под напряжением после отключения
• Характеристика C оптимальна для нагрузок с импульсными пусками - не ложные срабатывания
• Работает в широком диапазоне температур - подходит для неотапливаемых помещений
• Совместим с аксессуарами серии ВА-101 - можно добавить блоки сигнализации, расцепители

Ограничения применения

• Не предназначен для сетей постоянного тока - только переменный ток 50/60 Гц
• IP20 не обеспечивает защиту от брызг и пыли - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, крышки)
• Электронный тип защиты требует наличия напряжения в сети - при отключении электроснабжения не будет работать, хотя сам механизм отключения сохраняет функцию
• Не рекомендуется для цепей с высоким уровнем помех (частотные преобразователи, сварочные аппараты) - возможны ложные срабатывания
• Не подходит для защиты цепей с токами утечки постоянного характера (DC) - для них нужны типы A или B

Примеры использования

• Защита розеточных групп в ванной комнате - предотвращает удар током при использовании фена или стиральной машины
• Питание насосов и компрессоров - характеристика C не сработает при пусковом токе
• Освещение в гараже или подвале - где есть повышенная влажность и риск повреждения кабеля
• Щитовые в административных зданиях - вместо двух отдельных устройств (AV+УЗО) используется один ДИФ-101

Практические советы

• Проверяйте посадочный диаметр кабеля - не используйте многожильные провода без наконечников, если они не запрессованы
• Перед первым включением обязательно нажмите кнопку «Тест» - она имитирует утечку и проверяет работоспособность
• При установке нескольких ДИФ-101 в одном щите следите за координацией - не допускайте последовательного включения без временной задержки
• Для систем с частыми скачками напряжения (например, на дачах) лучше применять модели с типом защиты A/B, а не AC
• Не забудьте про доступ к кнопке тестирования - не монтируйте устройство в труднодоступных местах
