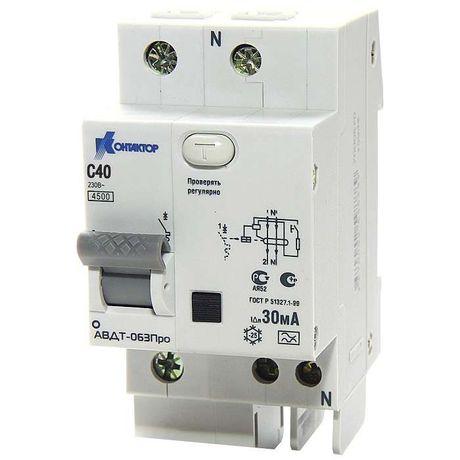

Выключатель автоматический дифференциального тока АД-063, 2Р, 10А, Idn-300mA, тип А | 7000620 Контактор (Legrand)

Автоматический выключатель дифференциального тока АД-063Про — устройство, сочетающее функции обычного автомата и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током и предотвращает возгорание из-за утечек тока. Подходит для установки в бытовых и промышленных щитках на DIN-рейку. Бренд Контактор Ульяновск, артикул 7000620.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-063Про предназначен для защиты электрических цепей от токов утечки и перегрузок. Отличается тем, что реагирует на переменный и импульсный постоянный дифференциальный ток типа A — то есть защищает даже от утечек, вызванных современной электроникой: стиральными машинами, компьютерами, светодиодными светильниками, зарядными устройствами. Применяется в жилых домах, офисах, мастерских, на производствах с оборудованием, содержащим силовые полупроводники.

Технические характеристики

• Номинальный ток: 10 А — выдерживает нагрузку до 10 ампер без отключения
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Дифференциальный ток срабатывания: 300 мА — отключает цепь при утечке более 0,3 А
• Тип дифференциального тока: A — чувствителен к переменному и выпрямленному импульсному току утечки
• Характеристика расцепителя: C — срабатывает при кратковременных перегрузках до 5–10× I_n, подходит для освещения и маломощных двигателей
• Отключающая способность: 4,5 кА — способен безопасно прервать ток короткого замыкания до 4500 А
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Род тока: переменный (AC) — не работает в сетях постоянного тока
• Частота: 50 Гц — оптимизирован для российской сети
• Ширина: 3,5 модуля — занимает место на DIN-рейке шириной 63 мм
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 — допускает работу при температуре от −25°C до +40°C, в условиях повышенной влажности
• Способ монтажа: DIN-рейка — стандартная установка в распределительных щитах
• Вид привода: ручной — управление осуществляется рычагом вручную
• Тип изделия: RCBO (комбинированный автомат с дифзащитой)

Совместимость и монтаж

АД-063Про совместим со всеми стандартными DIN-рейками типа TS35/7,5 и TS35/15. Монтируется в щитки с достаточным свободным местом — ширина 3,5 модуля требует минимум 63 мм. Для правильной работы необходимо соблюдать полярность: входные провода подключаются сверху, выходные — снизу. Нельзя использовать в трёхфазных системах без дополнительных устройств. Не рекомендуется устанавливать рядом с источниками сильных помех (частотные преобразователи, мощные инверторы), так как это может вызывать ложные срабатывания.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ R 51326.1-2019 и международному стандарту IEC 61009-1. Обеспечивает класс защиты от поражения током согласно нормам для групповой защиты. Автоматически отключает питание при утечке тока выше 300 мА, снижая риск возгорания и травм. Не содержит опасных веществ, соответствует RoHS.

Преимущества

• Объединяет два функционала — автомат и УЗО — в одном корпусе, экономя место в щите
• Защита типа A обеспечивает надёжную работу с современным оборудованием, в отличие от старых типов AC
• Механизм срабатывания — электромагнитный — гарантирует быстрый ответ на аварию
• Функция тестирования кнопкой позволяет проверить работоспособность без специнструментов
• Простая замена: можно заменить аналогичный автомат без переделки проводки

Ограничения применения

• Не применяется в сетях постоянного тока (DC)
• IP20 не допускает установку во влажных помещениях без дополнительной защиты (например, в банях, на улице)
• 300 мА — слишком высокий порог для защиты человека; для зон с повышенной опасностью (ванная, кухня) лучше применять 30 мА
• Не подходит для цепей с частыми кратковременными скачками тока (например, с компрессорами или насосами с мягким пуском) — возможны ложные отключения
• Не имеет встроенного ограничителя перенапряжения — требуется отдельный УЗИП при наличии грозовых разрядов

Примеры использования

• Щиток квартиры: защита группы розеток в кухне с холодильником, микроволновкой и кофемашиной
• Цеховая линия: питание станков с ЧПУ, где используются частотные преобразователи
• Офис: группа розеток для ПК, принтеров, серверов
• Гараж: питание сварочного аппарата и освещения

Практические советы

• Выбирая АД-063Про, убедитесь, что ваша сеть — 230 В переменного тока, а не 380 В или DC
• Если нужна защита человека (а не только пожара), используйте УЗО с 30 мА вместо 300 мА
• Проверьте посадочные размеры: 3,5 модуля должны точно подходить под ваш щит
• Подпишите каждый автомат в щите — особенно важно, когда несколько таких устройств установлены
• Тестируйте кнопкой “T” один раз в месяц — это обязательная процедура безопасности
• Не устанавливайте параллельно с другими УЗО на одной линии — это может вызвать селективность и ложные отключения
