Дифференциальные автоматы 2P, 25A, Idn-100mA, тип A - 7000613 Legrand

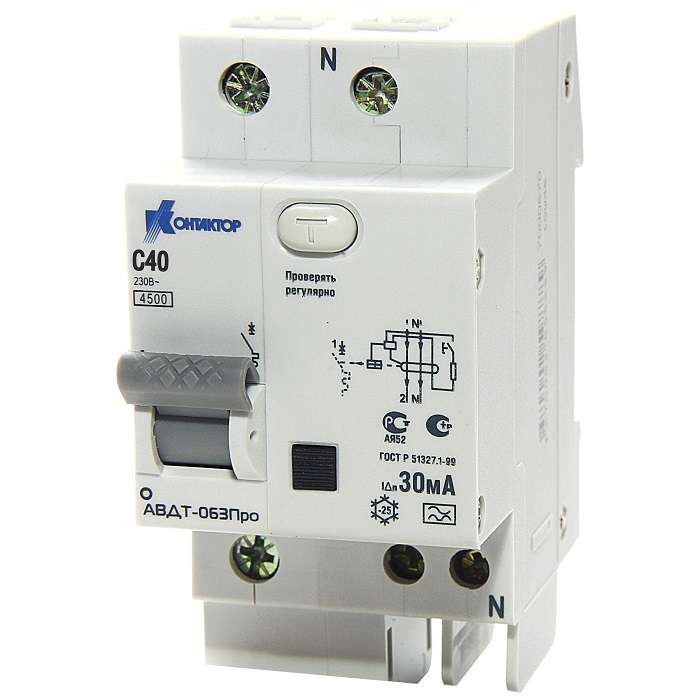

Выключатель дифференциального тока АД-063Про - это комбинированное устройство, сочетающее функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает людей от поражения электрическим током и предотвращает возгорание из-за утечек тока в цепях переменного тока. Применяется в жилых, офисных и промышленных объектах, особенно там, где есть чувствительная электроника или оборудование с импульсными нагрузками. Бренд Контактор Ульяновск выпускает эту модель под серийным наименованием RCBO, артикул 7000613.

Назначение и область применения

АД-063Про предназначен для защиты человека от поражения электрическим током при утечках через корпус оборудования или повреждённую изоляцию. Также он защищает проводку от перегрузок и коротких замыканий. Подходит для установки в щитах квартир, частных домов, производственных участков, мастерских и местах с высокой влажностью - например, в ванных комнатах, кухнях, на производстве с металлообрабатывающими станками. Особенно эффективен там, где используются устройства с выпрямителем - компьютеры, светодиодные светильники, частотные преобразователи, потому что реагирует на переменный и постоянный дифференциальные токи типа A.

Технические характеристики

• Номинальный ток: 25 А - максимальный длительно допустимый ток без срабатывания
• Дифференциальный ток срабатывания: 100 мА - порог утечки, при котором устройство отключается
• Тип дифференциального тока: A - реагирует на переменный и пульсирующий постоянный ток утечки
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальное напряжение: 230 В - рассчитан на однофазную сеть 220–240 В
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании до этой величины
• Характеристика теплового и электромагнитного расцепителя: C - срабатывает при токе 5–10 кратном от номинала, подходит для освещения, бытовой техники
• Ширина: 3,5 модуля - занимает место на DIN-рейке, совместим со стандартными щитами
• Род тока: переменный (AC) - работает только в сетях 50 Гц
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - можно использовать в помещениях с температурой от −25C до +40C и повышенной влажностью
• Монтаж: на DIN-рейку 35 мм
• Привод: ручной - включение/выключение осуществляется рычагом

Совместимость и монтаж

АД-063Про легко устанавливается на стандартную DIN-рейку шириной 35 мм. Его ширина - 3,5 модуля, поэтому он займёт чуть больше трёх обычных автоматов. Для правильной работы требуется соблюдение полярности: входные клеммы должны быть подключены к сети, выходные - к нагрузке. Нельзя подключать его в качестве единственного защитного устройства в цепях с постоянным током или в системах TN-C, так как нулевой провод не должен разрываться. Обязательно проверьте соответствие сечения проводов: для 25 А рекомендовано медное сечение не менее 2,5 мм2.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2, которые регламентируют работу дифференциальных автоматов. Сертифицирован для использования в электроустановках до 1000 В переменного тока. Отличается надёжным электромагнитным расцепителем, который обеспечивает быстрое отключение при аварии даже при низком уровне напряжения.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном корпусе, экономя место в щите
• Тип A позволяет работать с современной техникой, которая создаёт пульсирующие утечки (например, зарядные устройства, LED-светильники)
• Надёжный механизм срабатывания при утечке 100 мА - выше уровня, опасного для жизни
• Срок службы и отказоустойчивость обеспечиваются конструкцией от производителя Контактор Ульяновск
• Простая визуальная индикация сработавшего состояния - рычаг остаётся в среднем положении

Ограничения применения

• Не применяется в сетях постоянного тока (DC)
• Не подходит для систем TN-C, где PEN-проводник объединён - здесь нужен отдельный УЗО
• IP20 не даёт защиты от брызг и пыли - нельзя устанавливать вне щита или во влажных зонах без дополнительной герметизации
• Не предназначена для защиты мощных двигателей с высоким пусковым током - лучше выбрать тип D
• Не рекомендуется использовать в условиях температуры ниже −25C или выше +40C

Примеры использования

• Защита группы розеток в ванной комнате квартиры
• Автоматическая защита питания станка с ЧПУ в цеху
• Щитовая защита для системы видеонаблюдения и сервера
• Подключение кабельных линий к гаражному оборудованию (электроинструмент, компрессор)
• Групповое УЗО для нескольких розеточных контуров в офисе с большим количеством IT-оборудования

Практические советы

• Проверяйте перед монтажом, чтобы все провода были правильно подключены: L и N на верхние клеммы, нагрузка - на нижние
• После установки обязательно нажмите кнопку «Тест» - она должна вызвать отключение. Повторяйте тест ежемесячно
• Если устройство часто срабатывает - проверьте изоляцию подключённых приборов, возможно, есть скрытая утечка
• Не используйте этот выключатель как основной рубильник - он не рассчитан на частые включения/выключения
• При замене старого автомата - убедитесь, что новое устройство АД-063Про имеет ту же ширину и класс отключения
• Для больших объектов с несколькими группами - используйте несколько таких устройств вместо одного большого УЗО - это повысит селективность и удобство диагностики
