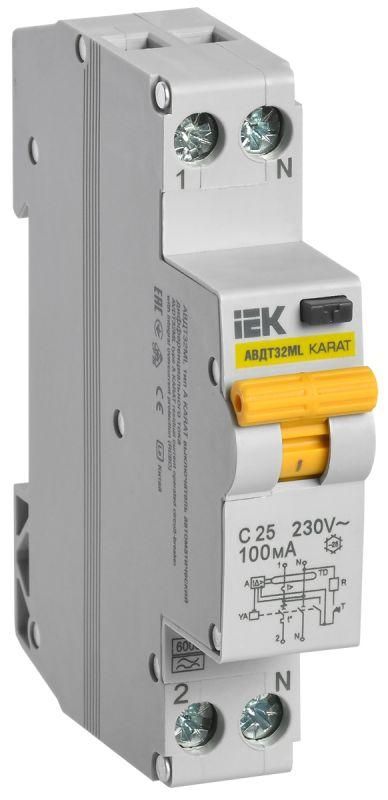

Выключатель автоматический дифференциального тока АВДТ32ML тип A С25 100мА KARAT | MVD12-1-025-C-100-A IEK

Автоматический выключатель дифференциального тока АВДТ32ML тип A С25 100мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях 230 В. Этот прибор сочетает функции УЗО и автомата - защищает от утечек, перегрузок и КЗ, занимает один модуль на DIN-рейке и подходит для установки в распределительных щитках жилых и общественных зданий.

Назначение и область применения

АВДТ32ML тип A С25 100мА используется для защиты от поражения электрическим током при утечке тока через тело человека или поврежденную изоляцию. Также он защищает электропроводку от перегрузок и коротких замыканий. Подходит для установки в бытовых, офисных и административных помещениях - особенно там, где есть повышенная опасность: ванные комнаты, кухни, детские комнаты, мастерские, гаражи. Применяется в системах TN-S и TN-C-S с заземлением.

Технические характеристики

• Номинальный ток: 25 А - выдерживает нагрузку до 25 ампер без отключения
• Номинальное напряжение: 230 В - работает в сети переменного тока 230 В
• Дифференциальный ток: 100 мА - срабатывает при утечке 0,1 А и выше
• Тип чувствительности: A - реагирует на переменный и импульсный постоянный ток утечки (например, от современной техники: инверторы, зарядки, ЭПРА)
• Количество полюсов: 2 - защищает фазу и ноль одновременно
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь при токе КЗ до 6000 А
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (электродвигатели, насосы, светильники с люминесцентными лампами)
• С коммутируемым нейтральным проводником: да - ноль тоже отключается при срабатывании, что повышает безопасность
• Степень защиты IP20 - защищен от прикосновений пальцами, но не от воды и пыли; требует установки внутри закрытого щита
• Частота: 50 Гц - оптимизирован для российских сетей
• Модульная ширина: 1 М (18 мм) - компактный формат, экономит место в щите
• Способ монтажа: на DIN-рейку - совместим со всеми стандартными щитами
• Срок службы: 15 лет - рассчитан на длительную работу при соблюдении условий эксплуатации

Совместимость и монтаж

АВДТ32ML тип A С25 100мА монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются клеммы сверху и снизу - вход с верхней стороны, выход - с нижней. Нулевой проводник обязательно подключается к соответствующей клемме, так как устройство коммутирует ноль. Убедитесь, что сечение провода соответствует номинальному току: для 25 А рекомендуются медные провода 4–6 мм2. Не допускается установка вне щита или в условиях высокой влажности - IP20 не обеспечивает защиту от брызг и пыли.

Безопасность и стандарты

АВДТ32ML тип A С25 100мА соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1, которые регламентируют безопасность устройств дифференциального тока. Сертифицирован для использования в России и странах ЕАЭС. Отключение происходит менее чем за 0,3 секунды при достижении порога утечки 100 мА, что соответствует нормам безопасности для защиты жизни человека.

Преимущества

• Объединяет функции УЗО и автоматического выключателя - снижает количество элементов в щите
• Реагирует на импульсный ток утечки (тип A) - идеально для современной техники с выпрямителями
• Коммутирует ноль - исключает риск оставления фазы под напряжением после отключения
• Компактный размер (1 модуль) - позволяет использовать даже в малогабаритных щитах
• Увеличенный срок службы (15 лет) - снижает затраты на обслуживание

Ограничения применения

• Не применяется в трехфазных сетях - только для однофазных 230 В
• IP20 не защищает от влаги - нельзя устанавливать в сырых местах без корпуса
• Не подходит для цепей с постоянным током - только переменный ток 50 Гц
• Не рекомендуется для питания оборудования с очень большими пусковыми токами (более 5×Iн) - возможны ложные срабатывания
• Требуется правильная полярность подключения - неверное подсоединение нуля может нарушить работу

Примеры использования

• Защита розеток в ванной комнате - предотвращает удар током при использовании фена или бритвы
• Линия питания кухонной техники - микроволновка, кофе-машина, посудомойка
• Щитовая группа для освещения и розеток в гараже - защита от пробоя изоляции в старой проводке
• Подключение стиральной машины или теплого пола - где есть контакт с водой
• Распределительный щит многоквартирного дома - вместо двух отдельных устройств (УЗО + автомат)

Практические советы

• Выбирая АВДТ32ML тип A С25 100мА, проверьте, чтобы номинальный ток нагрузки не превышал 25 А - лучше иметь запас 20%
• При замене старого УЗО убедитесь, что новый имеет такой же тип A и дифток 100 мА - иначе может не работать с новой техникой
• После установки всегда нажмите кнопку «Тест» - она имитирует утечку и проверяет исправность устройства
• Не используйте этот прибор в качестве единственного средства защиты всей квартиры - лучше применять групповое деление (несколько УЗО по зонам)
• При монтаже в старый щит с ограниченным пространством - АВДТ32ML от IEK выгодно отличается своей компактностью
