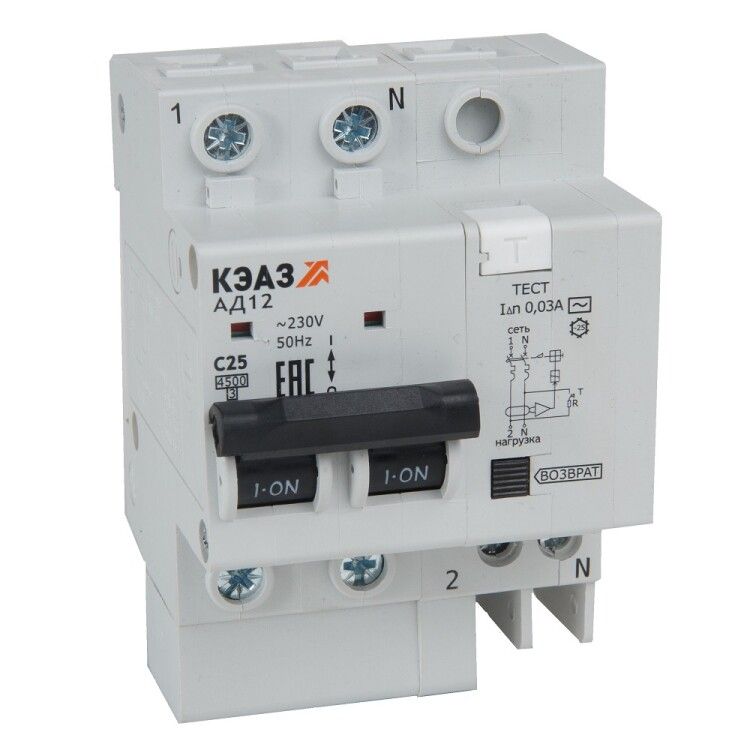

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 2П 25А 100мА АC АД12-23C25-АC-УХЛ4 - 318375 КЭАЗ

Автоматический выключатель дифференциального тока АД12-23C25-AC от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в бытовых и офисных сетях. Этот двухполюсный дифавтомат с номиналом 25 А и чувствительностью 100 мА сочетает надёжность и компактность, подходящую для установки в стандартные распределительные щитки.

Назначение и область применения

АД12-23C25-AC защищает электрические цепи от опасных утечек тока, которые могут вызвать поражение человека или возгорание. Подходит для использования в жилых домах, квартирах, офисах, магазинах и других помещениях с постоянным пребыванием людей. Применяется в качестве основного или группового устройства в распределительных щитах, где требуется высокий уровень безопасности.

Технические характеристики

• Номинальный ток: 25 А — выдерживает нагрузку до этого значения без срабатывания
• Дифференциальный ток срабатывания: 100 мА — реагирует на утечку тока выше этой величины
• Количество полюсов: 2 — защищает фазу и ноль одновременно
• Тип утечки: AC — срабатывает на переменный ток утечки (типичен для бытовой техники)
• Номинальное напряжение: 230 В — рассчитан на однофазную сеть 220–240 В
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь при коротком замыкании до этой мощности
• Характеристика срабатывания: C — подходит для нагрузок с пусковыми токами (например, двигатели, люминесцентные лампы)
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги при аварии
• Характеристика отключения: Без задержки — срабатывает немедленно при обнаружении утечки
• Степень защиты IP20 — защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Ширина: 3,5 модуля — занимает место в щите, эквивалентное трём стандартным автоматам
• Коммутируемый нейтральный проводник — ноль также отключается при срабатывании, повышая безопасность

Совместимость и монтаж

АД12-23C25-AC монтируется на DIN-рейку шириной 35 мм, как все стандартные модульные автоматы. Для правильной работы необходимо соблюдать полярность: входные клеммы обозначены «L» и «N», выходные — «T». Нейтральный проводник обязательно подключается через этот аппарат — он не пропускает его мимо. Монтаж допускается только в сухих, хорошо вентилируемых щитах. Не рекомендуется использовать вне помещений или во влажных зонах (ванная, кухня) без дополнительной защиты корпуса.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Сертифицирован для использования в системах TN-S и TN-C-S. Компоненты выполнены из самозатухающих материалов, что снижает риск распространения пламени при перегреве. Класс токоограничения 3 гарантирует минимальное тепловое воздействие на проводку при коротком замыкании.

Преимущества

• Объединяет функции обычного автомата и УЗО в одном устройстве — экономит место в щите
• Отключение нулевого провода исключает возможность оставления фазы под напряжением после срабатывания
• Характеристика «C» позволяет применять его на цепях с электродвигателями и освещением
• Изготовлен на заводе КЭАЗ — проверенная технология для российских условий эксплуатации
• Подходит для бюджетных решений благодаря принадлежности к серии «Бюджетный модуль»

Ограничения применения

• Не предназначена для защиты от постоянного тока утечки — не подходит для цепей с выпрямителями, светодиодными драйверами или ИБП
• IP20 не обеспечивает защиту от брызг и влаги — запрещено устанавливать в открытые или влажные места без кожуха
• Не рекомендуется для цепей с частыми ложными срабатываниями (например, старая проводка с плохой изоляцией)
• Не используется в трехфазных сетях — только для однофазных 230 В

Примеры использования

• Защита группы розеток в спальной комнате
• Щиток на этаже многоквартирного дома — отдельный дифавтомат на кухню
• Распределительный щит офисного помещения с компьютерами и оргтехникой
• Цепь питания холодильника, стиральной машины, бойлера

Практические советы

• Перед установкой проверьте, чтобы номинальный ток нагрузки не превышал 25 А — иначе возможны ложные отключения
• При использовании в старых домах с изношенной проводкой регулярно тестируйте кнопку «Тест» — она имитирует утечку и проверяет работоспособность
• Убедитесь, что в щите достаточно места: АД12-23C25-AC занимает 3,5 модуля, а не один
• Не путайте с обычным УЗО — здесь уже есть встроенная тепловая и электромагнитная защита от перегрузок и КЗ
• При замене используйте аналогичный артикул — другие модели могут иметь другую чувствительность или класс отключения
