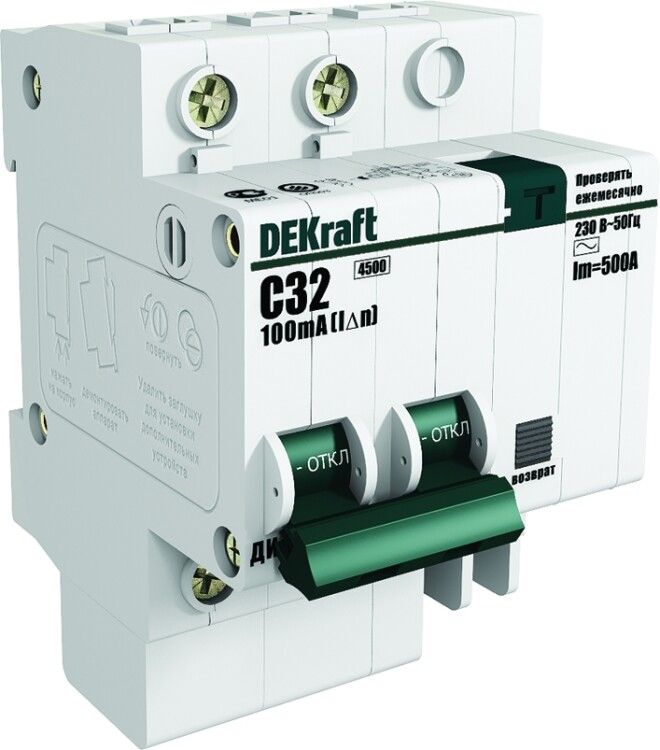

Выключатель автоматический дифференциального тока 2п (1P+N) C 25А 100мА тип AC ДИФ-101 со встроен. защит. от сверхтоков DEKraft 15204DEK APC

Автоматический выключатель дифференциального тока DEKRAFT 15204dek (серии ДИФ-101) сочетает защиту от перегрузок, коротких замыканий и утечек тока в одном устройстве. Подходит для установки в щитках жилых домов, офисов и промышленных объектах, где требуется надёжная защита людей и оборудования от поражения током.

Назначение и область применения

Выключатель автоматический дифференциальный тока ДИФ-101 предназначен для защиты электрических цепей переменного тока напряжением 230 В. Он одновременно защищает от:

• перегрузок и коротких замыканий - благодаря тепловой и электромагнитной защите с характеристикой C;
• утечек тока - через дифференциальную защиту с порогом 100 мА, что предотвращает поражение человека электричеством.

Применяется в бытовых и промышленных сетях: для групп розеток, освещения, насосов, кондиционеров, станков и другого оборудования, требующего повышенной безопасности.

Технические характеристики

• Номинальное напряжение: 230 В - работает в однофазной сети 220–240 В.
• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения.
• Дифференциальный ток утечки: 100 мА - срабатывает при утечке выше этой величины, обеспечивая защиту от косвенного прикосновения.
• Тип тока утечки: AC - реагирует только на переменный ток утечки (стандартно для бытовых сетей).
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ с током до 4500 А.
• Характеристика срабатывания: C - оптимальна для нагрузок с пусковыми токами (электродвигатели, люминесцентные светильники).
• Количество полюсов: 1P+N - отключает фазу и ноль одновременно, исключая риск сохранения потенциала на нулевом проводе.
• Степень защиты: IP20 - защищён от прикосновений пальцев и твёрдых предметов, но не от воды.
• Ширина: 7 модулей (126 мм) - занимает место на DIN-рейке, совместим со стандартными щитками.
• Диапазон температур: от -40 до +60 C - работает в условиях сурового климата (климатическое исполнение УХЛ4).
• Частота: 50/60 Гц - подходит для всех стандартных сетей.
• Максимальное сечение кабеля: 25 мм2 - позволяет подключать мощные провода без переходников.
• Глубина монтажа: 73 мм - важно учитывать при проектировании глубины щита.

Совместимость и монтаж

Выключатель ДИФ-101 монтируется на стандартную DIN-рейку шириной 35 мм. Устройство имеет два зажима: один для фазы, второй - для нуля. Обязательно соблюдать полярность: вход L и N должны соответствовать маркировке на корпусе. Максимальное сечение кабеля - 25 мм2, минимальное - рекомендуется не менее 1,5 мм2 для надёжного контакта. Нельзя использовать с трёхфазными системами - только в однофазных цепях 230 В. Совместим с аксессуарами серии ВА-101 (например, блоки сигнализации или дистанционного отключения), если требуется расширение функционала.

Безопасность и стандарты

Выключатель автоматический дифференциальный тока DEKRAFT 15204dek соответствует следующим нормативным документам:

• ТР ТС 004/2011 - безопасность низковольтного оборудования;
• ТР ТС 020/2011 - электромагнитная совместимость;
• ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) - требования к АВДТ;
• ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91) - специальные требования для типа AC;
• ГОСТ Р 51329-99 (МЭК 61543-95) - проверка работоспособности при несимметричных токах утечки.

Электронный блок дифференциальной защиты обеспечивает стабильную работу даже при колебаниях напряжения, но требует наличия питания - при отключении всей сети устройство не сможет тестироваться кнопкой “T”.

Преимущества

• Объединяет две функции - автомат и УЗО - в одном компактном корпусе, экономя место в щите.
• Защита от утечек 100 мА соответствует требованиям ПУЭ для помещений с повышенной опасностью (ванная, кухня, баня).
• Характеристика C снижает вероятность ложных срабатываний при запуске двигателей и ламп.
• Работает при экстремальных температурах - подходит для холодных регионов и неотапливаемых помещениях.
• Поддерживает крупные сечения кабеля - не требуются дополнительные терминалы или адаптеры.

Ограничения применения

• Не подходит для сетей постоянного тока - только переменный ток 50/60 Гц.
• Не защищает от импульсных токов утечки (тип A/B) - не используется там, где есть частотные преобразователи, ИБП, LED-драйверы с высокими помехами.
• IP20 - нельзя устанавливать во влажных местах без дополнительной защиты (коробки, боксы).
• Электронная схема чувствительна к скачкам напряжения - при частых просадках возможны отказы.
• Не предназначена для управления нагрузкой - только защита, не коммутирует вручную часто.

Примеры использования

• Щиток квартиры - группа розеток на кухне и в ванной комнате.
• Производственный участок - питание станка с асинхронным двигателем.
• Офис - сеть компьютеров, принтеров, зарядных устройств.
• Дача - автономный щиток с насосом и освещением, работающий при минусовых температурах.

Практические советы

• При монтаже всегда проверяйте соответствие маркировки L/N на устройстве и проводах - неверное подключение нарушает защиту ноля.
• Проверяйте работоспособность кнопкой “T” ежемесячно - особенно после длительного простоя.
• Если в цепи есть устройства с высокими помехами (частотные преобразователи, светодиодные драйверы), выбирайте АВДТ типа A вместо AC.
• Для щитков малой глубины учтите, что ДИФ-101 требует 73 мм свободного пространства назад - не забудьте про зазор для вентиляции.
• Не используйте этот выключатель как основной рубильник - он не рассчитан на частые ручные включения/выключения.
