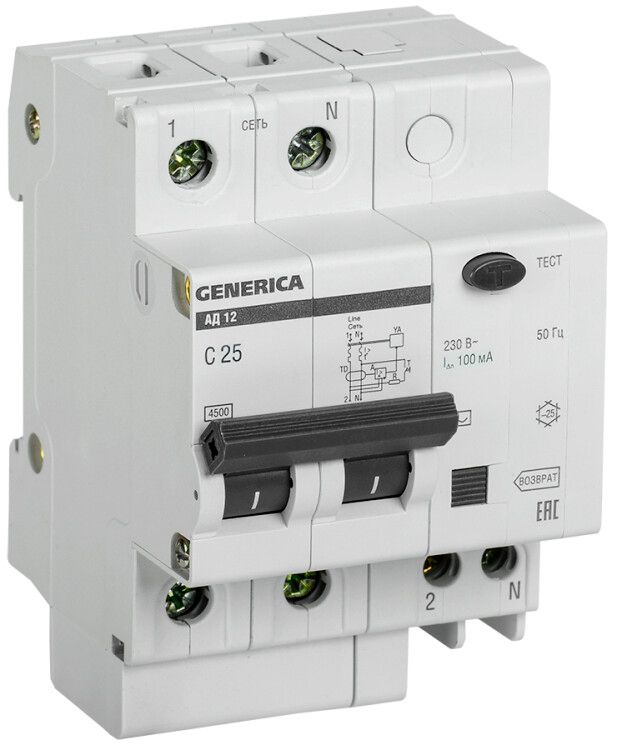

Выключатель автоматический дифференциального тока АД12 2п 25А C 100мА тип AC (4 мод) | MAD15-2-025-C-100 GENERICA IEK

Автоматический дифференциальный выключатель АД12 от GENERICA и IEK - это двухполюсное устройство на 25 А и 100 мА, предназначенное для защиты человека от поражения электрическим током, а также для предотвращения перегрузок и коротких замыканий в бытовых и промышленных сетях переменного тока. Устройство монтируется на DIN-рейку и соответствует требованиям безопасности для помещений с повышенной опасностью.

Назначение и область применения

АД12 используется для обеспечения электробезопасности в цепях переменного тока 230 В. Он защищает людей от поражения током при случайном контакте с оголёнными проводниками - благодаря чувствительности 100 мА устройство отключает питание до того, как ток станет опасным для жизни. Также он защищает проводку от повреждений из-за перегрузок и коротких замыканий. Подходит для установки в распределительных щитах жилых домов, офисов, мастерских, производственных участков и других объектов с однофазной сетью.

Технические характеристики

• Номинальный ток: 25 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Дифференциальный ток утечки: 100 мА - порог срабатывания при появлении тока утечки на землю;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не срабатывает на импульсные или постоянные утечки);
• Номинальное напряжение: 230 В - рассчитан на работу в сети 220–240 В, 50 Гц;
• Количество полюсов: 2 - отключает фазу и ноль одновременно;
• Характеристика срабатывания: C - подходит для нагрузок с умеренным пусковым током (например, освещение, насосы, малые двигатели);
• Номинальная отключающая способность: 4,5 кА - способен безопасно прервать ток короткого замыкания до этой величины;
• Модульная ширина: 3,4 модуля - занимает место в щите шириной около 54 мм;
• Глубина монтажа: 75 мм - требует достаточного пространства внутри шита для правильной установки;
• Степень защиты: IP20 - защищён от прикосновения пальцев, но не от пыли и влаги - устанавливается только во внутренних щитках;
• Класс токоограничения: 3 - высокий уровень ограничения тока КЗ, снижает тепловую нагрузку на провода;
• Срок службы: 15 лет - при соблюдении условий эксплуатации и регулярных проверках.

Совместимость и монтаж

АД12 монтируется на стандартную DIN-рейку типа TS35. Для установки требуется свободное место глубиной не менее 75 мм. Нейтральный проводник подключается через специальный контакт - важно не путать его с фазным. Устройство совместимо со всеми стандартными автоматическими выключателями и УЗО той же серии. Монтаж выполняется после отключения питания. После установки необходимо протестировать функцию “Т” (тестовая кнопка) перед вводом в эксплуатацию.

Безопасность и стандарты

АД12 соответствует требованиям ГОСТ Р 50807 и IEC 61009-1. Применяется в системах TN-S и TN-C-S. Отключение происходит при превышении порога утечки 100 мА - что соответствует нормам для защиты от косвенного прикосновения в помещениях с ограниченной доступностью. Класс токоограничения 3 обеспечивает соответствие требованиям к защите кабельных линий.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите;
• Высокая надёжность срабатывания при утечке даже при слабых сигналах;
• Устойчив к колебаниям напряжения и помехам в сети;
• Долгий срок службы - 15 лет - при минимальном обслуживании;
• Имеет визуальный индикатор состояния - легко определить, сработало ли устройство.

Ограничения применения

• Не подходит для цепей с постоянным током утечки - не среагирует на импульсы или выпрямленный ток;
• IP20 не допускает установку в сырых, пыльных или открытых местах - только в закрытых щитах;
• Характеристика “C” не рекомендована для мощных двигателей с высоким пусковым током - лучше выбрать “D”;
• Не защищает от перенапряжений - требует дополнительной защиты (грозоразрядники, стабилизаторы).

Примеры использования

• Защита розеточных групп в ванной комнате или кухне;
• Щиток на этаже многоквартирного дома - отдельный АД12 на каждую квартиру;
• Электрооборудование в гараже: сварочные аппараты, компрессоры, светильники;
• Производственные линии с маломощными станками и контроллерами;
• Осветительные цепи в административных зданиях.

Практические советы

• Выбирая АД12, убедитесь, что посадочный диаметр клемм соответствует сечению вашего кабеля - обычно 1,5–2,5 мм2;
• Проверяйте работоспособность устройства ежемесячно - нажимайте тестовую кнопку “T”;
• Не используйте АД12 вместо обычного автомата в цепях с высоким пусковым током - выбирайте класс D;
• При установке нескольких устройств в одном щите - следите, чтобы нулевой провод не был общим между несколькими АД12 - это вызовет ложные срабатывания;
• Замена АД12 возможна без изменения проводки - он является прямым аналогом УЗО+автомат в одном корпусе.
