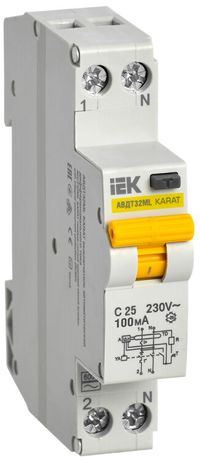

Выключатель автоматический дифференциального тока АВДТ32МL С25 100мА KARAT | MVD12-1-025-C-100 IEK

Автоматический выключатель дифференциального тока АВДТ32МL С25 100мА от IEK предназначен для защиты людей от поражения электрическим током и предотвращения возгораний в однофазных сетях 230 В. Этот аппарат сочетает функции УЗО и автоматического выключателя, обеспечивая надёжную защиту в бытовых и промышленных условиях. Артикул mvd12-1-025-c-100 соответствует серии KARAT.

Назначение и область применения

Автоматический выключатель дифференциального тока АВДТ32МL С25 100мА защищает от двух основных опасностей: поражения электрическим током при утечке через человека (например, при контакте с повреждённой изоляцией) и от последствий перегрузки или короткого замыкания. Подходит для установки в распределительных щитках жилых домов, офисов, мастерских и на объектах с малой мощностью оборудования. Применяется в цепях с одним фазным и одним нулевым проводом - то есть в типичных однофазных сетях 230 В.

Технические характеристики

• Номинальный ток: 25 А - выдерживает постоянную нагрузку до этого значения без срабатывания;
• Дифференциальный ток: 100 мА - чувствителен к утечкам выше этой величины, что соответствует средней степени защиты от поражения током;
• Номинальное напряжение: 230 В - рассчитан на работу в сети 230 В переменного тока;
• Номинальная отключающая способность: 6 кА - способен безопасно отключить цепь даже при максимальном КЗ до 6000 А;
• Количество полюсов: 2 - коммутируются фаза и ноль одновременно;
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, насосы, компрессоры);
• Частота: 50 Гц - совместим с российскими и европейскими сетями;
• Ширина: 1 модуль (18 мм) - занимает мало места в щите;
• Степень защиты IP20 - защищён от доступа пальцев и твёрдых предметов, но не от воды и пыли; подходит только для внутреннего монтажа в закрытых щитах;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• С коммутируемым нейтральным проводником - ноль размыкается вместе с фазой, что повышает безопасность;
• Способ монтажа: DIN-рейка - стандартный крепёж для современных щитов.

Совместимость и монтаж

АВДТ32МL С25 100мА устанавливается на DIN-рейку шириной 35 мм, как все устройства серии KARAT. Для работы требуется подключение одной фазы и одного нуля - не подходит для трёхфазных систем. Нейтральный проводник обязательно должен проходить через устройство, так как он коммутируется. Монтаж допускается только внутри закрытого распределительного щита с достаточным свободным пространством вокруг для теплоотвода. Не требует специальных инструментов - фиксируется стандартным зажимом на рейке.

Безопасность и стандарты

Устройство соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1 для автоматических выключателей дифференциального тока. Комбинированная защита (перегрузка + КЗ + утечка) снижает риск возгорания и травматизма. Отключение происходит при утечке ≥100 мА, что соответствует нормам для групповых линий, где человек может находиться вблизи оборудования (ванная, кухня, гараж). Однако IP20 исключает применение во влажных помещениях без дополнительной защиты корпуса.

Преимущества

• Объединяет три функции в одном устройстве - экономит место в щите и упрощает схему;
• Коммутация нуля повышает безопасность при обслуживании и авариях;
• Характеристика “C” позволяет использовать с оборудованием, имеющим пусковые токи (например, холодильники, насосы, световые люминесцентные лампы);
• Один модуль - удобен для модернизации старых щитов с ограниченным местом;
• Серия KARAT от IEK имеет проверенную надёжность в российских условиях эксплуатации.

Ограничения применения

• Не применяется в трёхфазных сетях - только для 230 В однофазных цепей;
• IP20 запрещает установку в сырых, пыльных или открытых местах (улица, бассейн, подвал без герметизации);
• 100 мА - недостаточно для высоких требований безопасности (например, детские комнаты, медицинские кабинеты), там нужны 30 мА;
• Не рекомендуется для цепей с постоянными импульсными утечками (например, некоторые светодиодные драйверы или частотные преобразователи) - возможны ложные срабатывания;
• Не является средством защиты от перенапряжений - нужен дополнительный УЗИП.

Примеры использования

• Защита розеточных групп в ванной комнате и на кухне;
• Щитовая защита группы освещения с люминесцентными лампами;
• Линии питания бытовых приборов: стиральная машина, бойлер, микроволновка;
• Групповое питание оборудования в гараже или мастерской (дрель, болгарка, компрессор);
• Замена нескольких отдельных УЗО и автомата в старом щите на один компактный элемент.

Практические советы

• Проверьте, чтобы ноль был правильно подключен - если его не разрывать, устройство не будет работать;
• Перед первым включением нажмите кнопку «Тест» - если не отключится, устройство неисправно;
• При установке в щит с несколькими АВДТ32МL - не забудьте, что каждый должен иметь свою отдельную нулевую шину (не смешивать нули после УЗО!);
• Если в помещении часто срабатывают автоматы - возможно, есть скрытая утечка. Проверьте изоляцию проводки и подключённых приборов;
• Для повышенной безопасности в спальнях или детских комнатах лучше выбрать модель с дифференциальным током 30 мА - здесь 100 мА слишком слабый порог.
