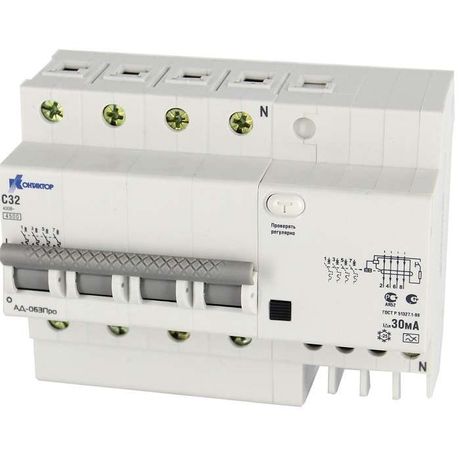

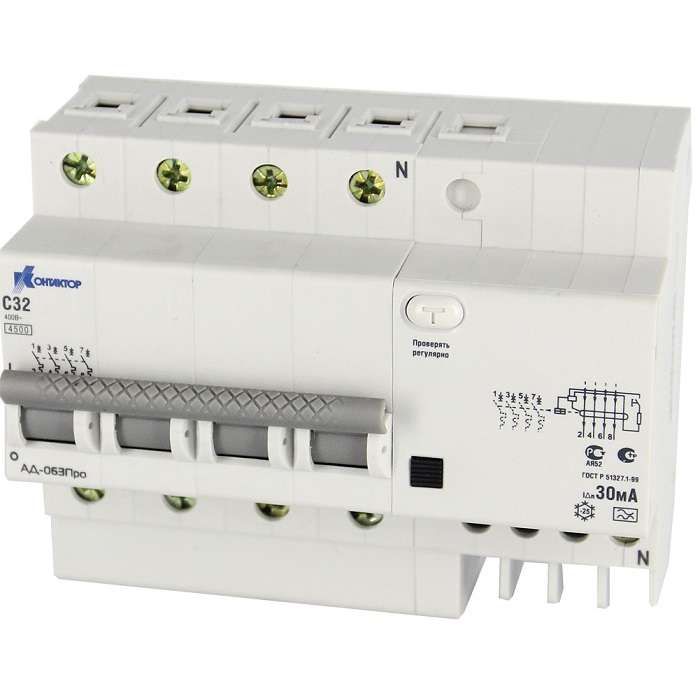

Выключатель автоматический дифференциального тока АД-063, 4P, 50А, Idn-300mA, тип А | 7000666 Контактор (Legrand)

Автоматический выключатель дифференциального тока АД-063Про — устройство для защиты людей и оборудования от поражения электрическим током и перегрузок в сетях переменного тока. Бренд Контактор Ульяновск предлагает эту модель в серии RCBO, артикул 7000666, как надёжное решение для промышленных и коммерческих объектов.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-063Про сочетает функции обычного автомата и устройства защитного отключения (УЗО). Он защищает от:

• утечек тока на землю (дифференциальный ток 300 мА) — предотвращает поражение человека;
• перегрузок и коротких замыканий — благодаря характеристике расцепителя C и номинальному току 50 А.

Подходит для установки в щитах на производстве, в цехах, офисах, торговых центрах — там, где есть мощные трёхфазные нагрузки: насосы, компрессоры, конвейеры, системы вентиляции.

Технические характеристики

• Тип дифференциального тока: A — реагирует на переменный и импульсный ток утечки (например, от частотных преобразователей, сварочных аппаратов);
• Номинальный ток: 50 А — максимальный постоянный ток, который выдерживает без срабатывания;
• Количество полюсов: 4 — защищает все фазы и ноль одновременно; подходит для трёхфазных систем с нулевым проводником;
• Номинальное напряжение: 400 В — рассчитан на сети 380/220 В;
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить ток короткого замыкания до этой величины;
• Характеристика расцепителя: C — срабатывает при токе 5–10 кратном от номинала, подходит для нагрузок со средними пусковыми токами (электродвигатели, освещение);
• Частота: 50 Гц — для стандартных сетей России и стран СНГ;
• Ширина: 7,5 модуля — занимает место на DIN-рейке, совместим с большинством шкафов;
• Степень защиты: IP20 — защищён от прикосновений пальцев, но не от пыли и влаги — требует установки внутри закрытых щитов;
• Климатическое исполнение: УХЛ3 — работает при температуре от −25°C до +40°C, допустима повышенная влажность, подходит для неотапливаемых помещений;
• Способ монтажа: на DIN-рейку — стандартный крепёж для промышленных щитов.

Совместимость и монтаж

АД-063Про монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки важно соблюсти:

• расстояние между соседними устройствами — минимум один свободный модуль для удобства обслуживания;
• правильное подключение фаз L1–L3 и N — входные контакты находятся сверху, выходные — снизу;
• не использовать в качестве единственной защиты в цепях с постоянным током или высокими импульсными помехами вне типа A — он не предназначен для DC.

Монтаж выполняют после отключения питания. Подключение проводов — до 25 мм², затяжка клемм — моментом 1,5 Н·м.

Безопасность и стандарты

АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ IEC 61009-2-2. Применяет электромагнитный расцепитель — обеспечивает быстрое отключение при аварии без зависимости от внешнего питания. Отличается от обычных УЗО тем, что дополнительно защищает от перегрузок и КЗ — снижает количество устройств в щите.

Преимущества

• Объединяет два функционала (автомат + УЗО) в одном корпусе — экономит место в щите;
• Тип A — эффективно защищает современные нагрузки с выпрямителями (частотники, ИБП, LED-драйверы);
• Климатическое исполнение УХЛ3 позволяет применять в условиях повышенной влажности и низких температур;
• Надёжная механическая конструкция — срок службы более 10 000 операций включения/выключения;
• Визуальное положение рычага показывает состояние — “вкл” / “откл” / “сработал”.

Ограничения применения

• Не применяется в сетях постоянного тока — только переменный ток 50 Гц;
• IP20 не допускает установку во влажных местах без корпуса — нельзя монтировать на улице или в сырых помещениях без защиты;
• Не рекомендован для цепей с очень высокими пусковыми токами (>10×Iн) — например, крупные двигатели без мягкого пуска;
• Не заменяет основной автомат ввода — используется как групповой защитный элемент.

Примеры использования

• Защита группы трёхфазных станков на металлообрабатывающем участке;
• Щитовая защита конвейерной линии с частотными преобразователями;
• Распределительный щит торгового центра — питание светильников, HVAC, розеток;
• Цеховые щиты с оборудованием на базе инверторов (сварочные аппараты, насосы).

Практические советы

• Проверяйте соответствие номинального тока нагрузки — не превышайте 50 А на одну группу;
• При использовании в цепях с частотными преобразователями — тип A обязателен, иначе возможны ложные срабатывания;
• Рекомендуется тестирование кнопкой “T” ежемесячно — проверьте работоспособность дифзащиты;
• При замене старого УЗО+автомата — АД-063Про займёт меньше места, но учтите ширину 7,5 модулей;
• Не используйте с удлинителями или переходниками — подключайте напрямую к клеммам щита.
