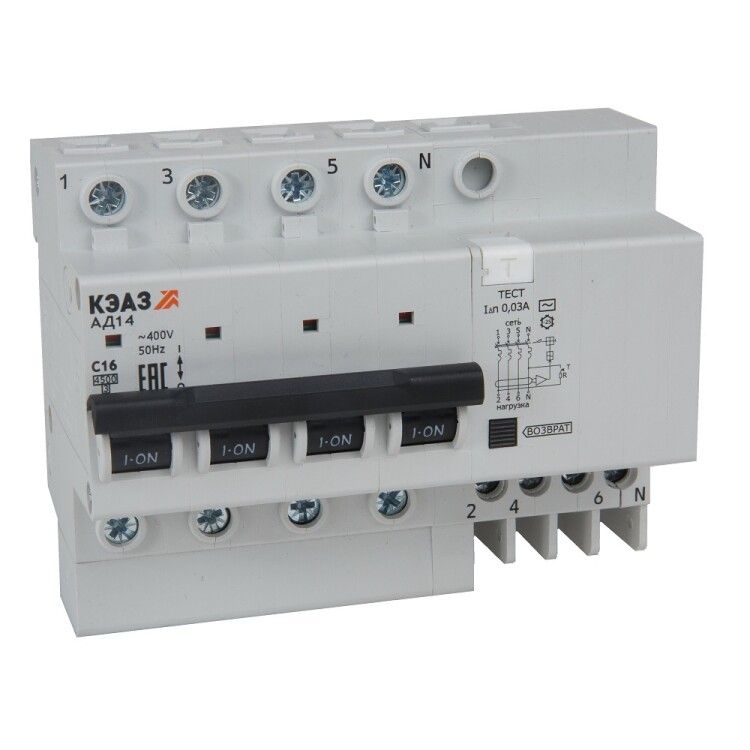

Автоматический выключатель дифференциального тока АД14-42C50-АC-УХЛ4 (4P, C50, 30mA) 4,5кА| 318763 | КЭАЗ

Автоматический выключатель дифференциального тока АД14-42C50-AC-УХЛ4 от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот дифференциальный автомат сочетает функции обычного автомата и УЗО, что делает его компактным решением для установки в распределительных щитах жилых, офисных и торговых помещений.

Назначение и область применения

АД14-42C50-AC-УХЛ4 защищает электропроводку и оборудование от опасных утечек тока величиной 30 мА — уровня, при котором возможна смертельная травма человека. Он применяется там, где есть риск контакта с токоведущими частями: в квартирах, домах, офисах, магазинах, кафе. Подходит для групповой защиты розеточных цепей, ванных комнат, кухонь, а также оборудования с высокой нагрузкой — кондиционеров, бойлеров, тепловых завес.

Технические характеристики

• Номинальный ток: 50 А — выдерживает длительную нагрузку до этого значения без отключения
• Дифференциальный ток срабатывания: 30 мА — чувствителен к малейшим утечкам, безопасен для человека
• Количество полюсов: 4 — защищает все фазы и ноль одновременно
• Тип тока утечки: AC — реагирует на переменный ток утечки (наиболее распространённый тип в бытовых сетях)
• Номинальное напряжение: 400 В — рассчитан на трёхфазные сети 380/220 В
• Номинальная отключающая способность: 4,5 кА — способен безопасно отключить цепь даже при коротком замыкании с током до 4500 А
• Характеристика срабатывания: C — оптимальна для нагрузок с пусковыми токами (электродвигатели, насосы, освещение)
• Класс токоограничения: 3 — обеспечивает быстрое гашение дуги при аварии, снижает повреждение оборудования
• Отключение без задержки — сработает сразу после обнаружения утечки, без искусственной паузы
• Степень защиты IP20 — защищён от доступа пальцев и предметов более 12 мм, но не от воды и пыли
• Ширина: 7,5 модулей — занимает место в щите, эквивалентное семи стандартным автоматам
• Коммутируемый нейтральный проводник — ноль тоже отключается при срабатывании, исключая потенциал на корпусах

Совместимость и монтаж

АД14-42C50-AC-УХЛ4 устанавливается на DIN-рейку 35 мм в любом распределительном щите. Для монтажа требуется свободное место шириной 7,5 модулей. Обязательно соблюдайте полярность: входные кабели подключаются сверху, выходные — снизу. Нулевой проводник обязательно проходит через аппарат — он коммутируемый. Не допускается параллельное заземление ноля после аппарата. Монтаж выполняют только квалифицированные электромонтажники с использованием инструментов, соответствующих требованиям безопасности.

Безопасность и стандарты

АД14-42C50-AC-УХЛ4 соответствует ГОСТ Р 51326.1 и IEC 61009-1 — международным нормам для устройств дифференциальной защиты. Применение устройства снижает риск поражения током и возгорания, что требует его обязательной установки в новых и реконструируемых электросетях согласно ПУЭ. Сертификаты соответствия имеются у производителя.

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите
• Коммутируемый ноль повышает уровень безопасности при отключении
• Характеристика “C” хорошо переносит пусковые токи двигателей и ламп
• Класс 3 токоограничения минимизирует последствия короткого замыкания
• Работает в условиях температур от -40°C до +40°C благодаря исполнению УХЛ4

Ограничения применения

• Не подходит для сетей постоянного тока — работает только с переменным током AC
• IP20 не позволяет использовать во влажных местах без дополнительной защиты (например, в банях, на улице)
• Не предназначена для защиты от перегрузок выше 50 А — для больших нагрузок нужен другой автомат
• Не следует применять вместо основного вводного автомата — используется как вторичная защита на ответвлениях
• Не совместим с системами TN-C — требует наличия отдельного PE-проводника (TN-S или TN-C-S)

Примеры использования

• Защита группы розеток в кухне с плитой, микроволновкой и кофе-машиной
• Щитовая защита ванной комнаты с бойлером и стиральной машиной
• Групповое отключение кондиционера мощностью до 11 кВт
• Защита осветительных и силовых цепей в торговом зале
• Дополнительная защита в офисе на серверной или компьютерной группе

Практические советы

• Перед первым запуском всегда проверяйте тест-кнопку — она должна вызывать отключение
• Проверяйте состояние каждые 3 месяца кнопкой “T”, особенно в местах с повышенной влажностью
• При установке в щит с несколькими дифавтоматами следите, чтобы ноли не смешивались — каждый аппарат имеет свою нулевую шину
• Избегайте перегрузки щита — 7,5 модулей занимают много места; если нужно больше точек — используйте комбинированные решения (УЗО+автомат)
• АД14-42C50-AC-УХЛ4 — бюджетный вариант от КЭАЗ, надёжный для повседневного использования, но не для промышленных условий с высокой вибрацией или химической агрессией
