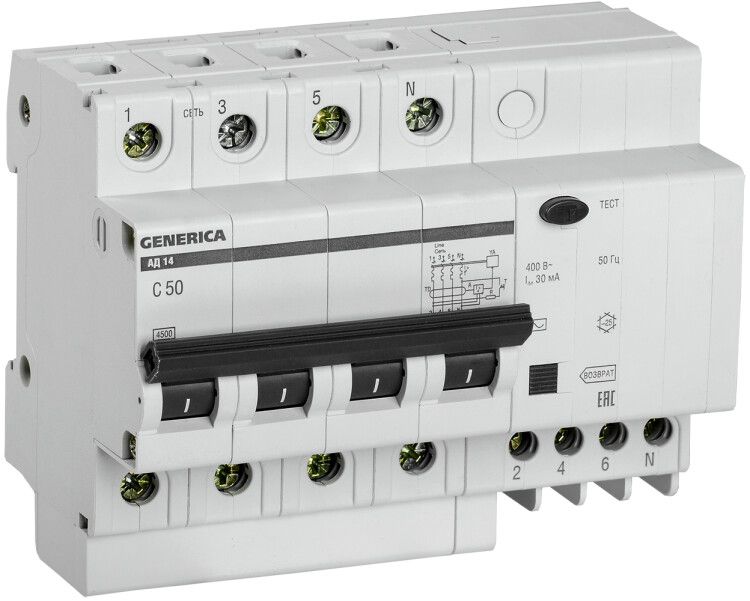

Выключатель автоматический дифференциального тока АД14 4п 50А C тип AC (7,4 мод) | MAD15-4-050-C-030 GENERICA IEK

Автоматический выключатель дифференциального тока АД14 от GENERICA и IEK - устройство для защиты человека от поражения электрическим током и предотвращения повреждений оборудования из-за перегрузок и коротких замыканий. Модель на 50 А с дифференциальным током 30 мА и четырьмя полюсами предназначена для установки в распределительных щитах по DIN-рейке.

Назначение и область применения

АД14 используется для обеспечения безопасности в сетях переменного тока 400 В, где есть риск поражения электрическим током. Устройство реагирует на утечку тока 30 мА - уровень, при котором человек может получить опасный удар, но ещё не успевает причинить себе серьёзный вред. Также защищает цепи от перегрузок и коротких замыканий.

Подходит для установки в жилых домах, офисах, производственных помещениях, на объектах с мощным оборудованием: станках, насосах, конвейерах, системах вентиляции. Особенно актуален там, где используются трёхфазные нагрузки с нулевым проводником.

Технические характеристики

• Номинальный ток: 50 А - максимальный постоянный ток, который выключатель может коммутировать без повреждений;
• Дифференциальный ток срабатывания: 30 мА - чувствительность к утечкам, достаточная для защиты жизни человека;
• Тип тока утечки: AC - реагирует только на переменный ток утечки (не на импульсы или постоянный);
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 230/400 В;
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно;
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе КЗ до 4500 А;
• Характеристика срабатывания: C - оптимальна для нагрузок с высокими пусковыми токами (электродвигатели, трансформаторы);
• Модульная ширина: 7,4 модуля - занимает место в щите, соответствует стандартной DIN-рейке;
• Глубина монтажа: 75 мм - требует свободного пространства за щитом;
• Степень защиты: IP20 - не защищён от воды и пыли, предназначен для внутренней установки в закрытых щитах;
• Класс токоограничения: 3 - быстродействующий, снижает энергию КЗ, защищая оборудование;
• Срок службы: 15 лет - при соблюдении условий эксплуатации;
• Наличие нейтрального проводника: да - ноль проходит через устройство и отключается вместе с фазами;
• Частота: 50 Гц - совместим с сетями России и стран СНГ.

Совместимость и монтаж

АД14 монтируется на стандартную DIN-рейку шириной 35 мм. Для установки требуется минимум 7,4 модулей свободного места в щите. Глубина устройства - 75 мм, поэтому важно проверить наличие пространства за рейкой, особенно в компактных корпусах.

Устройство подключается по схеме: входные фазы L1–L3 и N - сверху; выходные - снизу. Нейтраль обязательно подключается - без неё выключатель не будет работать. Подключение выполняется с использованием кабеля сечением до 25 мм2 (по рекомендациям производителя).

Не допускается установка вне закрытого щита. Открытые зоны, влажные помещения, улицы - запрещены из-за степени защиты IP20.

Безопасность и стандарты

АД14 соответствует требованиям международного стандарта IEC 61009-1 для устройств дифференциальной защиты. Применяет класс токоограничения 3, что снижает тепловую и механическую нагрузку на провода и оборудование при КЗ. Соответствует нормам ПУЭ для защиты людей в бытовых и производственных сетях.

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите;
• Быстрая реакция на утечку (менее 0,1 сек) - повышает безопасность;
• Отключение всех полюсов при срабатывании - исключает остаточные потенциалы;
• Индикатор состояния - позволяет визуально определить, сработал ли аппарат;
• Совместим с другими элементами серии АД14 - легко формировать комплексную защиту.

Ограничения применения

• Не работает при постоянных утечках тока - только на переменный (AC);
• Не подходит для помещений с повышенной влажностью, на улице или в открытых щитах - IP20 не обеспечивает защиту от брызг и пыли;
• Не рекомендуется для цепей с высоким уровнем помех (например, частотные преобразователи) - возможны ложные срабатывания;
• Не применяется в системах TN-C - необходима отдельная нейтральная шина (TN-S или TT).

Примеры использования

• Защита группы розеток в кухне или ванной комнате;
• Щитовая защита трёхфазного станка с двигателем 11 кВт;
• Основной выключатель в распределительном щите многоквартирного дома;
• Линии питания конвейеров, насосов, компрессоров в цехах;
• Системы освещения с металлическими светильниками в производственных зонах.

Практические советы

• Проверьте глубину щита перед покупкой - 75 мм требуют свободного пространства за DIN-рейкой;
• При замене старого УЗО+автомата на АД14 - убедитесь, что ноль подключён правильно и не соединён с заземлением;
• Тестируйте устройство кнопкой “T” ежемесячно - даже при отсутствии видимых проблем;
• Не используйте для защиты однофазных цепей без ноля - устройство не сработает;
• Выбирайте АД14 вместо двух отдельных устройств, чтобы сэкономить место и повысить надёжность связи между защитами.
