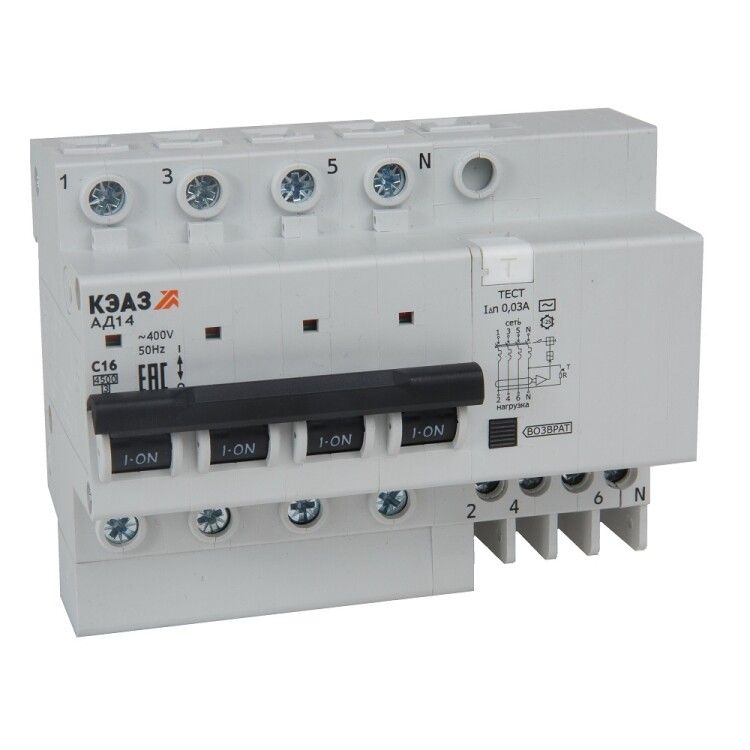

Выключатель автоматический дифференциального тока АВДТ с защитой от сверхтоков 4П 50А 300мА АC АД14-44C50-АC-УХЛ4 - 318773 КЭАЗ

Автоматический выключатель дифференциального тока АД14-44C50-AC от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот дифференциальный автомат сочетает функции обычного автомата и устройства защитного отключения (УЗО) в одном корпусе, что делает его компактным решением для распределительных щитков в жилых, офисных и коммерческих зданиях.

Назначение и область применения

АД14-44C50-AC используется для защиты групповых цепей переменного тока с номинальным напряжением 400 В. Применяется в распределительных щитках жилых домов, квартир, офисов, магазинов и других помещений с повышенной требовательностью к безопасности. Защищает от поражения током при контакте с поврежденной изоляцией и предотвращает пожары, вызванные утечками тока через изоляцию или землю.

Технические характеристики

• Номинальный ток: 50 А - позволяет защищать цепи с нагрузкой до 11 кВт при 220 В или до 33 кВт при 380 В
• Дифференциальный ток срабатывания: 300 мА - чувствителен к утечкам выше этого значения, что соответствует требованиям для противопожарной защиты
• Число полюсов: 4 - защищает все фазы и ноль одновременно, необходим для трехфазных систем с нулевым проводником
• Номинальное напряжение: 400 В - рассчитан на использование в трёхфазных сетях 380/220 В
• Тип тока утечки: AC - реагирует только на синусоидальные переменные утечки, не срабатывает на постоянные или импульсные
• Характеристика срабатывания: C - подходит для нагрузок с высокими пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при коротком замыкании с током до 4500 А
• Степень защиты IP20 - защищён от доступа пальцами и твердыми предметами, но не от воды и пыли; применяется только внутри закрытых щитов
• Ширина: 7,5 модулей - занимает место в щите, эквивалентное семи стандартным модулям (по 17,5 мм каждый)
• Наличие нейтрального проводника: да - обязательное условие для работы, ноль обязательно подключается

Совместимость и монтаж

АД14-44C50-AC монтируется на DIN-рейку 35 мм в распределительном щите. Подключение выполняется согласно схеме на корпусе: верхние клеммы - вход (питание), нижние - выход (нагрузка). Все четыре полюса (L1, L2, L3, N) должны быть подключены. Нельзя использовать без подключенного нуля - устройство не будет работать. Для правильной установки важно соблюдать полярность нулевого провода. Монтаж допускается только в сухих, хорошо вентилируемых щитах с температурой от -40C до +40C.

Безопасность и стандарты

Изделие соответствует ГОСТ Р 51326.1–99 и IEC 61009-1. Сертифицирован для использования в условиях категории UХЛ4 - устойчив к перепадам температуры и влажности, характерным для неотапливаемых помещений в средней полосе России. Не предназначено для внешнего монтажа или влажных зон (ванная, баня, улица).

Преимущества

• Объединяет функции автомата и УЗО - экономит место в щите
• Защита от всех типов утечек переменного тока - надёжна для бытовых и офисных сетей
• Характеристика “C” обеспечивает отказоустойчивость при запуске двигателей и люминесцентных ламп
• Работает даже при частичном повреждении нулевого провода - благодаря внутреннему контролю баланса токов
• Производится КЭАЗ - проверенный российский бренд с широкой сетью сервиса

Ограничения применения

• Не подходит для цепей с постоянными или пульсирующими утечками (например, светодиодные драйверы, ИБП, компьютеры) - требуется тип A или B
• Не защищает от перегрузок выше 50 А - для больших нагрузок нужен более мощный аппарат
• IP20 не допускает установку во влажных местах, на улице или в открытых щитах
• Не рекомендован для питания оборудования с высоким уровнем электромагнитных помех - возможны ложные срабатывания
• Не работает без подключённого нулевого провода - нельзя применять в двухпроводных однофазных цепях без N

Примеры использования

• Защита группы розеток в офисе с компьютерами, принтерами и оргтехникой
• Щитовая защита трёхфазного кондиционера или теплового насоса
• Групповой автомат для освещения и розеток в торговом зале
• Защита силового щита на этаже многоквартирного дома

Практические советы

• Перед установкой проверьте, чтобы нулевой провод был целостным и правильно соединён - обрыв N приведёт к потере защиты
• При использовании в щитах с несколькими дифавтоматами следите, чтобы нулевые провода каждой группы не смешивались - это вызовет ложные срабатывания
• Проверяйте работу кнопки “Тест” ежемесячно - она имитирует утечку и подтверждает исправность механизма
• При замене старого УЗО+автомата на АД14-44C50-AC учтите, что он займёт больше места - подготовьте достаточную ширину в щите
• Для помещений с высокой влажностью (баня, кухня) используйте дифавтоматы типа A с IP44 - этот модель не подходит
