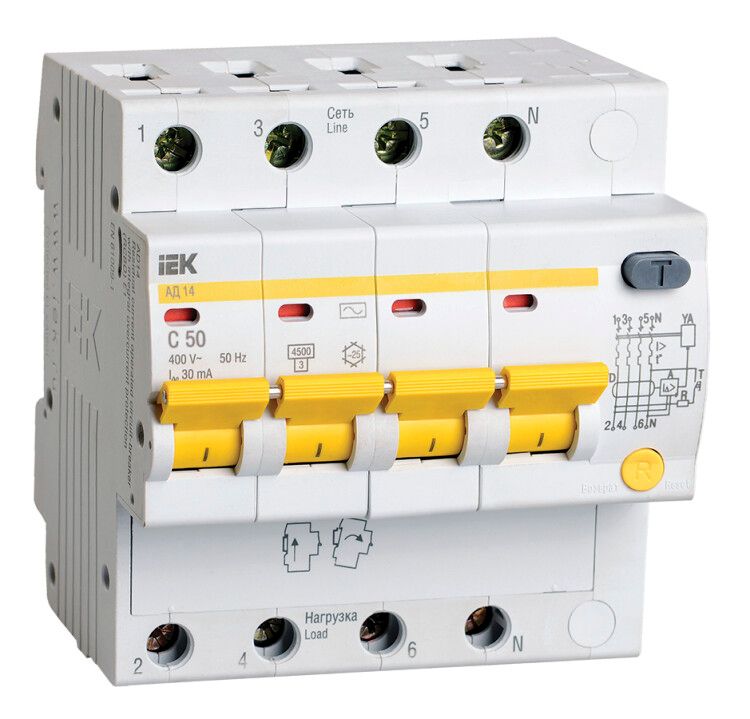

Выключатель автоматический дифференциального тока 4п C 50А 30мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-050-C-030

Автоматический выключатель дифференциального тока АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов с сетью 400 В, обеспечивает безопасность персонала и оборудование при использовании на DIN-рейке. Артикул mad10-4-050-c-030 соответствует модели АД-14.

Назначение и область применения

АД-14 предназначен для защиты людей от поражения электрическим током при случайном контакте с токоведущими частями, а также для предотвращения пожаров, вызванных утечками через поврежденную изоляцию. Устройство защищает цепи от перегрузок и коротких замыканий. Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, в цехах с высокой влажностью или запылённостью. Подходит для установки в стационарных условиях с постоянным питанием переменным током 50 Гц.

Технические характеристики

• Номинальный ток: 50 А — максимальный длительно допустимый ток нагрузки
• Дифференциальный ток срабатывания: 30 мА — чувствительность к утечкам, достаточная для защиты человека
• Тип тока утечки: AC — реагирует только на переменный ток утечки (не на постоянный)
• Количество полюсов: 4 — защищает три фазы и нейтраль одновременно
• Номинальное напряжение: 400 В — рассчитан на трёхфазные сети 380–400 В
• Отключающая способность: 4,5 кА — способен безопасно отключить цепь при крупном КЗ
• Характеристика срабатывания: C — оптимальна для промышленной нагрузки с пусковыми токами (например, двигатели)
• Степень защиты: IP20 — защита от прикосновений пальцев и твердых предметов, не предназначено для открытого монтажа в сыром воздухе
• Максимальное сечение кабеля: 35 мм² — позволяет подключать мощные медные жилы
• Ширина по модулям: 4,9 — занимает 4,9 модулей на DIN-рейке (стандарт 17,5 мм/модуль)
• Глубина монтажа: 72,1 мм — требует свободного места внутри шита
• Климатическое исполнение: УХЛ4 — работает при температурах от -25°C до +40°C, в помещениях с умеренной влажностью
• Срок службы: 15 лет — при соблюдении условий эксплуатации
• Наличие нейтрального проводника: да — ноль подключается и контролируется устройством
• Частота: 50 Гц — совместим с сетями России и стран СНГ
• Степень загрязнения: 2 — допустимо наличие неметаллической пыли и умеренная влажность

Совместимость и монтаж

АД-14 монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы, рассчитанные на кабели сечением до 35 мм². Нейтральный проводник обязательно подключается — без него устройство не будет работать. Индикатор показывает состояние срабатывания по дифференциальному току (зелёный цвет = включен, красный = сработал). Монтаж возможен только в закрытых щитах с уровнем загрязнения не выше 2. Глубина устройства (72,1 мм) должна учитываться при проектировании корпуса шита — не все стандартные щиты подходят.

Безопасность и стандарты

АД-14 соответствует требованиям ГОСТ Р 51326.1 и ГОСТ Р 51326.2.1 — российским нормам на устройства защитного отключения (УЗО). Также сертифицирован по ТУ 3422-033-18461115-2010. Соответствие этим стандартам гарантирует надёжность срабатывания при утечке 30 мА и отказоустойчивость при КЗ до 4,5 кА. Устройство не защищает от импульсных помех или постоянного тока утечки — для таких задач нужны другие типы (A, B).

Преимущества

• Объединяет функции автомата и УЗО — экономит место в щите и упрощает схему
• Защита от сверхтоков реализована в каждом полюсе — исключает риск выхода из строя одного элемента
• Предельная отключающая способность 4,5 кА — обеспечивает безопасность даже при серьёзных авариях
• Индикация срабатывания — позволяет быстро диагностировать причину отключения
• Поддержка двойного подключения — можно использовать как шины, так и гибкие многожильные провода

Ограничения применения

• Не подходит для цепей с постоянными утечками тока — реагирует только на переменный (AC), не на пульсирующий DC или смешанный ток
• IP20 не обеспечивает защиту от брызг воды — нельзя устанавливать вне помещений или во влажных зонах без дополнительной герметизации
• Работает только при напряжении выше 50 В — при глубоком проседании сети (например, при аварии) может не сработать
• Не рекомендуется для бытовых квартир — 30 мА слишком чувствителен для слабых утечек в старой проводке; лучше применять с коэффициентом 100 мА там
• Требует точного подключения нулевого провода — неверное соединение приведёт к ложному срабатыванию или отказу

Примеры использования

• Щит питания группы станков с асинхронными двигателями — защита от КЗ и утечек при износе изоляции
• Распределительный щит цеха с металлообработкой — где есть риск попадания стружки и пыли
• Линия освещения и розеток в производственных помещениях — когда требуется единая защита всех фаз и нуля
• Системы управления с PLC — предотвращение сбоев из-за утечек через изолирующие материалы

Практические советы

• Проверьте соответствие сечения кабеля — не используйте жилы больше 35 мм², иначе контакт будет плохим
• При монтаже в щитах с ограниченной глубиной — выбирайте модели с меньшей глубиной или увеличьте размер шита
• Не подключайте АД-14 после другого УЗО — это создаёт избыточную защиту и может вызвать ложные отключения
• При тестировании используйте кнопку “T” — проверяйте работу хотя бы раз в месяц
• Для систем с большим количеством оборудования — убедитесь, что суммарная утечка всех потребителей меньше 30 мА, иначе будут частые отключения
• АД-14 — часть серии KARAT от IEK — совместим с другими компонентами этой серии, что упрощает сборку стандартизированного щита
