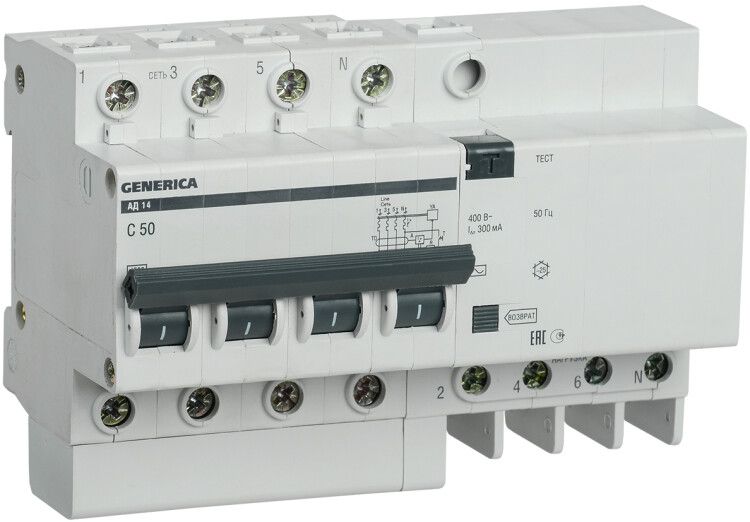

Выключатель автоматический дифференциального тока АД14 4п 50А C 300мА тип AC (8 мод) | MAD15-4-050-C-300 GENERICA IEK

Автоматический дифференциальный выключатель АД14 4 полюса 50А 300мА тип AC от GENERICA и IEK предназначен для защиты электрических цепей от утечек тока, перегрузок и коротких замыканий. Устройство монтируется на DIN-рейку и применяется в распределительных щитах промышленных объектов, где важна надёжная защита от поражения током и возгорания из-за повреждённой изоляции.

Назначение и область применения

Этот выключатель сочетает функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает электроустановки от:

• утечек тока через изоляцию - при значении 300 мА предотвращает нагрев и возможное возгорание кабелей;
• перегрузок и коротких замыканий - благодаря характеристике срабатывания C;
• поражения человека током - в системах TN-S и TT с заземлением.

Подходит для установки в промышленных щитах: на станках, конвейерах, насосных группах, вентиляционных системах, а также в крупных бытовых и коммерческих объектах с трёхфазным питанием.

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 300 мА (0,3 А) - чувствительность к утечкам, достаточная для противопожарной защиты, но недостаточная для защиты людей (для этого нужны 30 мА).
• Тип утечки: AC - реагирует только на переменный ток утечки, не срабатывает на импульсные или постоянные утечки (например, от выпрямителей).
• Количество полюсов: 4 - защищает все три фазы и ноль одновременно, ноль коммутируется (отключается при срабатывании).
• Номинальное напряжение: 400 В - рассчитан на трёхфазные сети 380/220 В.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь при токе КЗ до этой величины.
• Характеристика срабатывания: C - оптимальна для смешанных нагрузок с пусковыми токами (электродвигатели, светильники, компрессоры).
• Класс токоограничения: 3 - обеспечивает быстрое гашение дуги, снижает тепловую нагрузку на оборудование.
• Модульная ширина: 7,4 модуля - занимает место в щите, эквивалентное семи обычным автоматам (1 модуль = 17,5 мм).
• Глубина монтажа: 75 мм - требует свободного пространства за щитом для правильной установки.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги - устанавливается только внутри закрытых щитов.
• Срок службы: 15 лет - при соблюдении условий эксплуатации и температурного режима.

Совместимость и монтаж

АД14 4 полюса 50А 300мА тип AC монтируется на стандартную DIN-рейку типа TS35. Для установки требуется минимум 7,4 модулей свободного места в щите. Глубина монтажа - 75 мм, поэтому важно проверить наличие пространства за рейкой. Подключение выполняется согласно схеме на корпусе: входные и выходные клеммы помечены L1-L3, N. Нулевой проводник коммутируется - он отключается при срабатывании, что соответствует требованиям безопасности для трёхфазных систем.

Не допускается установка вне закрытого щита - IP20 не защищает от внешней среды. Монтаж следует выполнять при отключённом питании и после проверки целостности изоляции.

Безопасность и стандарты

Выключатель соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Применяется в соответствии с ПУЭ для защиты цепей, где есть риск возгорания из-за утечек тока. Коммутируемый ноль обеспечивает полное отключение цепи, исключая опасность сохранения потенциала на нулевом проводе при аварии.

Преимущества

• Объединяет два функционала - автомат + УЗО - экономит место в щите и упрощает схему.
• Коммутируемый ноль повышает уровень безопасности при обслуживании.
• Класс токоограничения 3 снижает риск повреждения кабелей и оборудования при КЗ.
• Изготовлен в серии АД14 - известной линейке от GENERICA и IEK с высокой надёжностью в промышленной среде.

Ограничения применения

• Не подходит для защиты людей - 300 мА слишком высокая уставка для предотвращения поражения током (нужны 10–30 мА).
• Работает только с переменным током утечки (тип AC); не сработает при наличии постоянного тока утечки (например, от сварочных аппаратов, ИБП, LED-драйверов).
• IP20 запрещает использование во влажных помещениях, на улице или в открытых щитах.
• Не рекомендован для цепей с высокими гармониками или частотными преобразователями - возможны ложные срабатывания.

Примеры использования

• Защита трёхфазного двигателя на конвейере с мощностью до 11 кВт.
• Щит питания группы освещения и розеток в производственном цеху.
• Распределительный щит холодильного комплекса с несколькими компрессорами.
• Линия питания системы вентиляции с частотным регулированием (при отсутствии постоянных утечек).

Практические советы

• Перед установкой проверьте, что сечение кабеля соответствует номинальному току 50 А - минимально 10 мм2 медный.
• Убедитесь, что глубина щита позволяет разместить устройство с учётом 75 мм - иначе не получится закрыть крышку.
• Не используйте этот выключатель там, где есть частые пуски двигателей с высокими бросками тока - характеристика C подходит, но при частых срабатываниях срок службы снизится.
• Если в цепи есть выпрямители, ИБП или LED-светильники - выбирайте тип A вместо AC, чтобы избежать отказов.
• Проверяйте работоспособность кнопкой “T” ежемесячно - даже при длительном сроке службы 15 лет механическая часть может износиться.
