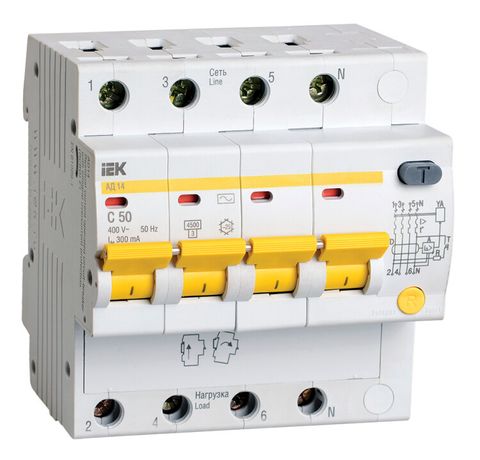

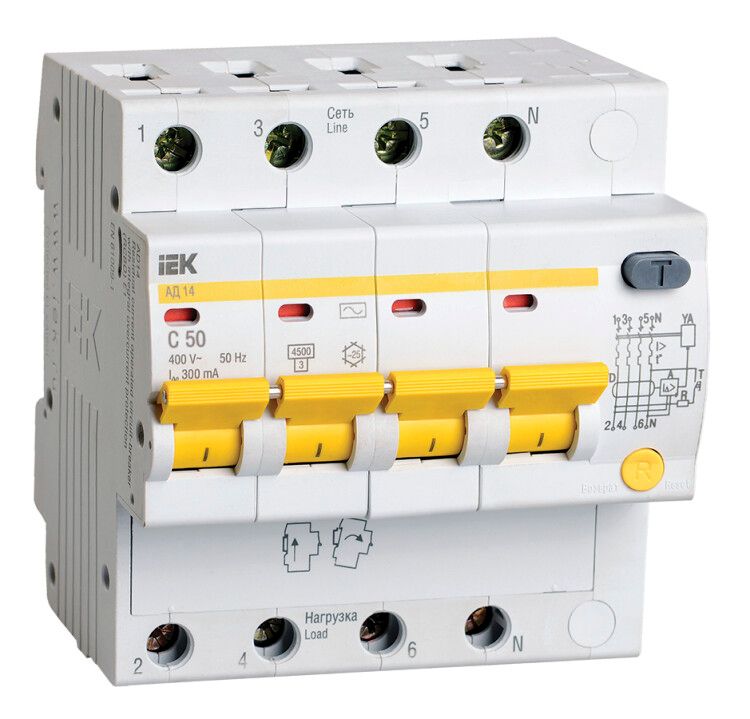

Выключатель автоматический дифференциального тока 4п C 50А 300мА тип AC 4.5кА АД-14 KARAT IEK MAD10-4-050-C-300

Автоматический дифференциальный выключатель АД14, АД-14 от IEK (ИЭК) сочетает защиту от утечек тока, перегрузок и коротких замыканий в одном устройстве. Подходит для промышленных объектов с трёхфазной сетью 400 В, обеспечивает безопасность персонала и предотвращает возгорания из-за повреждённой изоляции.

Назначение и область применения

АД14, АД-14 - это комбинированное устройство, которое защищает от:

• поражения электрическим током при контакте с токоведущими частями (утечка 300 мА);
• возгораний, вызванных утечками через изолирующие материалы;
• перегрузок и коротких замыканий в каждой фазе;
• недопустимых скачков напряжения в сети.

Применяется в промышленных системах: на станках, конвейерах, распределительных щитах, насосных станциях. Устройство рассчитано на работу в условиях повышенной запылённости и колебаний температуры (климатическое исполнение УХЛ4).

Технические характеристики

• Номинальный ток: 50 А - выдерживает постоянную нагрузку до этого значения без срабатывания.
• Дифференциальный ток: 300 мА - чувствителен к утечкам выше этой величины, что соответствует защите от пожара, а не от удара током (для защиты людей используют 30 мА).
• Тип тока утечки: AC - реагирует только на переменный ток утечки, не на импульсный или постоянный.
• Номинальное напряжение: 400 В - предназначено для трёхфазных сетей с нулём.
• Количество полюсов: 4 - три фазы + нейтраль; нейтраль коммутируется, то есть размыкается при отключении.
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить цепь даже при максимальном КЗ в пределах своей классификации.
• Характеристика срабатывания: C - оптимизирован для нагрузок с высоким пусковым током (электродвигатели, трансформаторы).
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от пыли и влаги; требует установки внутри закрытого щита.
• Частота: 50 Гц - совместим с сетями России и стран СНГ.
• Модульная ширина: 4,9 модулей - занимает место в щите, эквивалентное четырём стандартным автоматам.
• Глубина монтажа: 72,1 мм - важно учитывать при проектировании корпуса щита.
• Максимальное сечение кабеля: 35 мм2 - позволяет подключать мощные медные жилы.
• Срок службы: 15 лет - при соблюдении условий эксплуатации.

Совместимость и монтаж

АД14, АД-14 монтируется на DIN-рейку шириной 35 мм. Установка возможна в любом положении, но рекомендуется вертикальное - согласно требованиям ГОСТ. Нейтральный проводник коммутируется, поэтому нельзя использовать его как заземление. Для подключения допускаются как жесткие, так и гибкие многожильные провода сечением до 35 мм2. Устройство имеет возможность двойного присоединения - можно подключить шину и кабель одновременно, что удобно при сборке распределительных щитов.

Безопасность и стандарты

АД14, АД-14 соответствует следующим нормативам:

• ГОСТ Р 51326.1 - общие требования к аппаратам дифференциального тока;
• ГОСТ Р 51326.2.1 - специальные требования для устройств типа AC;
• ТУ 3422-033-18461115-2010 - технические условия производителя IEK.

Стандарты гарантируют надёжность срабатывания при утечке, термическую и механическую прочность, а также соответствие требованиям безопасности для промышленного оборудования.

Преимущества

• Объединяет функции УЗО и автомата - экономит место в щите и упрощает схему.
• Защита от сверхтоков реализована в каждом полюсе - исключает риск выхода из строя одного элемента.
• Индикатор срабатывания по дифференциальному току - позволяет быстро диагностировать причину отключения.
• Поддержка двойного подключения - ускоряет монтаж и снижает количество соединений.
• Серия KARAT от IEK - проверенная в промышленности линейка с гарантированной долговечностью.

Ограничения применения

• Не предназначен для защиты от ударов током человека - 300 мА слишком высокая уставка; для этого нужен УЗО с 30 мА.
• IP20 не допускает установку вне закрытого щита - опасность попадания пыли, влаги, посторонних предметов.
• Работает только с переменным током утечки (тип AC) - не реагирует на постоянные или импульсные утечки (например, от ИБП или преобразователей частоты).
• Не подходит для систем с глухозаземлённой нейтралью, где требуется защита от перенапряжений - здесь нужны дополнительные устройства.

Примеры использования

• Щит питания группы станков на заводе - защита от перегрева двигателя и утечек через изоляцию.
• Распределительный щит холодильного комплекса - предотвращение пожара из-за старой изоляции кабелей.
• Циркулярная пила с трёхфазным двигателем - совмещённая защита от КЗ и утечек при работе в пыльной среде.
• Вентиляционные системы в производственных помещениях - надёжная работа при колебаниях напряжения и высокой влажности воздуха.

Практические советы

• Выбирая АД14, АД-14, убедитесь, что ваша сеть имеет именно 400 В между фазами и рабочий ноль - устройство не работает в однофазных цепях без нейтрали.
• При монтаже используйте клеммы с усилием, указанным в руководстве - перетяжка может повредить контактные площадки.
• Не устанавливайте рядом с источниками тепла - превышение температуры снижает срок службы.
• Проверяйте индикатор после каждого отключения - если он не светится, возможно, сработала защита от перегрузки, а не утечка.
• Для систем с частотными преобразователями или ИБП выбирайте другие типы УЗО (типа B или F), поскольку АД14, АД-14 не реагирует на импульсные утечки.
