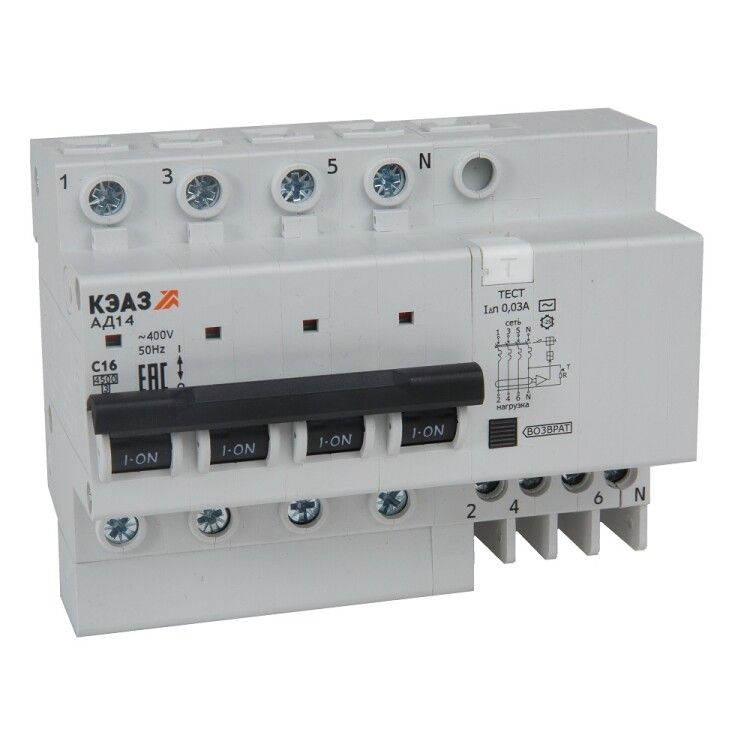

Выключатель автоматический АД14-44C40-AC-УХЛ4 дифференциального тока с защитой от сверхтоков (4P C40 300мА) 4.5кА КЭАЗ 318394

Автоматический выключатель дифференциального тока АД14-44C40-AC-УХЛ4 (4P, C40, 300mA) 4.5кА от КЭАЗ предназначен для защиты людей от поражения электрическим током и предотвращения возгораний из-за утечек тока в сетях до 400 В. Этот дифференциальный автомат сочетает функции обычного автомата и УЗО, что делает его компактным решением для установки в распределительных щитах жилых, офисных и торговых помещений.

Назначение и область применения

АД14-44C40-AC-УХЛ4 защищает цепи от опасных утечек тока величиной 300 мА, которые могут вызвать перегрев изоляции и возгорание. Он также отключает питание при прямом контакте человека с токоведущими частями. Подходит для установки в групповых линиях освещения, розеточных контуров, оборудования в офисах, магазинах, складах и многоквартирных домах. Применяется там, где требуется одновременная защита от перегрузок, коротких замыканий и утечек тока.

Технические характеристики

• Номинальный ток: 40 А - выдерживает нагрузку до 40 ампер без отключения
• Дифференциальный ток: 0,3 А (300 мА) - чувствителен к утечкам выше этого значения
• Количество полюсов: 4 - защищает три фазы и ноль одновременно
• Номинальное напряжение: 400 В - рассчитан на трёхфазную сеть 380/220 В
• Номинальная отключающая способность: 4,5 кА - способен безопасно отключить ток короткого замыкания до 4500 А
• Тип тока утечки: AC - реагирует на переменный ток утечки (стандартный тип для бытовых и офисных сетей)
• Характеристика срабатывания: C - подходит для нагрузок с пусковыми токами (например, двигатели, насосы, светильники с ЭПРА)
• Тип напряжения: AC - работает только в сети переменного тока
• Характеристика отключения: Без задержки - срабатывает сразу при превышении порога утечки
• Частота: 50 Гц - совместим с российскими и европейскими сетями
• С коммутируемым нейтральным проводником: Да - ноль тоже отключается при срабатывании, повышает безопасность
• Класс токоограничения: 3 - обеспечивает высокую скорость отключения при КЗ, снижает тепловые воздействия
• Степень защиты IP20 - защищён от доступа пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Модульная ширина: 7,5 модулей - занимает 7,5 стандартных мест в DIN-рейке (≈135 мм)

Совместимость и монтаж

АД14-44C40-AC-УХЛ4 монтируется на DIN-рейку шириной 35 мм. Для правильной установки важно соблюдать полярность подключения: входные провода - сверху, выходные - снизу. Нулевой проводник обязательно подключается через коммутируемый контакт, иначе устройство не будет работать. Устройство совместимо со всеми стандартными распределительными щитами, соответствующими ГОСТ Р 50030.2. Монтаж допускается только в сухих, хорошо вентилируемых помещениях. Не устанавливайте в условиях повышенной влажности, открытых площадках или вне корпуса щита - IP20 не обеспечивает защиту от внешней среды.

Безопасность и стандарты

АД14-44C40-AC-УХЛ4 соответствует требованиям ГОСТ Р 51326.1 и IEC 61009-1. Соответствие классу токоограничения 3 гарантирует быстрое отключение при аварии, снижая риск повреждения проводки. Коммутируемый ноль соответствует современным нормам безопасности для защиты от потенциала на нейтрали. Устройство прошло испытания на механическую прочность, термическую стойкость и надёжность срабатывания.

Преимущества

• Объединяет функции автомата и УЗО в одном корпусе - экономит место в щите
• Коммутируемый ноль повышает уровень безопасности при обслуживании
• Характеристика “C” позволяет использовать с оборудованием, имеющим пусковые токи (электродвигатели, люминесцентные лампы)
• Класс 3 токоограничения минимизирует повреждения при КЗ
• Работает в температурном диапазоне, предусмотренном для УХЛ4 - подходит для неотапливаемых помещений

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц
• IP20 не защищает от влаги и пыли - запрещена установка во влажных зонах (ванная, баня, улица)
• Не подходит для защиты от импульсных утечек (например, от ИБП или частотных преобразователей); для них нужен тип A или B
• Не рекомендован для питания мощных промышленных станков с высокими пусковыми токами - возможны ложные срабатывания
• Не используется в системах TN-C - требует наличия отдельного PE-проводника

Примеры использования

• Защита группы розеток в офисе с компьютерами, принтерами и зарядными устройствами
• Групповая защита освещения и розеток в торговом зале
• Щиток этажа в многоквартирном доме - защита нескольких квартир от утечек
• Подключение насосов, вентиляторов, малых станков в мастерских и складах

Практические советы

• Перед монтажом проверьте соответствие номинала автомата нагрузке цепи - 40 А не значит, что можно подключать всё подряд
• Измерьте сопротивление изоляции перед первым включением - низкая изоляция вызовет ложное срабатывание
• Проверяйте работу кнопки “Тест” ежемесячно - она имитирует утечку и подтверждает исправность устройства
• При использовании в щитах с несколькими дифавтоматами следите, чтобы нулевые шины не были перемешаны между цепями - это нарушит работу
• Для защиты от перенапряжений используйте дополнительно грозоразрядники или ограничители перенапряжения - этот аппарат не защищает от скачков напряжения
• При замене старого УЗО+автомата на АД14-44C40-AC-УХЛ4 убедитесь, что новое устройство поместится в щите - 7,5 модулей занимают значительное пространство
