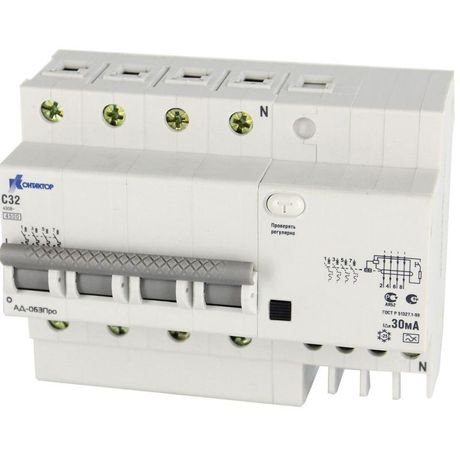

Автоматический выключатель дифференциального тока 4п 50А 30мA АД-063Про - 7000646 Legrand

Автоматический выключатель дифференциального тока АД-063Про - устройство для защиты людей и оборудования от поражения электрическим током и перегрузок в сетях переменного тока. Бренд Контактор Ульяновск выпускает эту модель в серии RCBO, где сочетаются функции обычного автомата и устройства защитного отключения (УЗО). Артикул 7000646 подойдёт для установки в щитах жилых, коммерческих и промышленных объектов.

Назначение и область применения

Автоматический выключатель дифференциального тока АД-063Про защищает от утечек тока (до 30 мА) и перегрузок/коротких замыканий. Подходит для групповых цепей, где требуется одновременная защита человека и проводки - например, на кухне, в ванной, в мастерских, на производстве с оборудованием частотным управлением. Четыре полюса позволяют отключать все фазы и ноль одновременно, что важно для систем TN-S и TT.

Технические характеристики

• Номинальный ток: 50 А - выдерживает нагрузку до 50 ампер без срабатывания
• Дифференциальный ток срабатывания: 30 мА - чувствителен к малым утечкам, безопасен для человека
• Тип дифференциального тока: A - реагирует на переменный и импульсный постоянный ток (например, от частотных преобразователей, светодиодных драйверов)
• Напряжение: 400 В - рассчитан на трёхфазную сеть 380–400 В
• Отключающая способность: 4,5 кА - способен отключить цепь при коротком замыкании до 4500 ампер
• Характеристика теплового и электромагнитного расцепителей: C - подходит для нагрузок со средним пусковым током (электродвигатели, насосы, компрессоры)
• Ширина: 7,5 модуля - занимает место на DIN-рейке, совместим с большинством щитов
• Род тока: переменный (AC) - не предназначен для постоянного тока
• Частота: 50 Гц - оптимизирован для российской сети
• Степень защиты: IP20 - защищён от прикосновений пальцев, но не от воды и пыли; требует установки внутри закрытого щита
• Климатическое исполнение: УХЛ3 - работает при температуре от −25C до +40C, допустима повышенная влажность
• Монтаж: на DIN-рейку 35 мм

Совместимость и монтаж

АД-063Про монтируется на стандартную DIN-рейку шириной 35 мм. Для правильной установки необходимо соблюдать полярность входных и выходных контактов - фазы L1–L3 и N должны быть подключены строго согласно маркировке на корпусе. Нельзя использовать этот автомат вместо отдельного УЗО+автомата, если требуется гибкая селективность. Монтаж возможен только в сухих помещениях из-за степени защиты IP20. Обязательно проверьте соответствие посадочного места в щите - ширина 7,5 модуля требует свободного участка минимум 135 мм.

Безопасность и стандарты

Автоматический выключатель дифференциального тока АД-063Про соответствует требованиям ГОСТ IEC 61009-1 и ГОСТ R 51326.1. Применяется в соответствии с ПУЭ для защиты групповых цепей, особенно там, где есть риск поражения током (влажные зоны, оборудование с металлическими корпусами). Тип А обеспечивает защиту от импульсных утечек, характерных для современной электроники - это важнее, чем тип AC, если используются инверторы, LED-освещение или компьютеры.

Преимущества

• Объединяет два функционала - автомат и УЗО - в одном устройстве, экономя место в щите
• Тип А позволяет работать с оборудованием на основе полупроводниковых преобразователей, которые вызывают импульсные утечки
• Четыре полюса обеспечивают полное отключение всех проводников, включая ноль - повышает безопасность при ремонтах
• Климатическое исполнение УХЛ3 делает его пригодным для использования в неотапливаемых помещениях (гаражи, подвалы, производственные цеха)

Ограничения применения

• Не применяется в цепях постоянного тока - только переменный ток 50 Гц
• IP20 исключает использование вне закрытых щитов - нельзя устанавливать на открытые стенды или во влажных местах без дополнительной защиты
• Не рекомендован для цепей с очень высокими пусковыми токами (более 7×Iн) - лучше выбрать тип D
• Не подходит для систем IT (с изолированной нейтралью) - требует наличия заземления
• Не имеет функции дистанционного управления - только механическое включение/выключение

Примеры использования

• Защита группы розеток на кухне с микроволновкой, блендером и кофе-машиной
• Щитовая группа для станка с ЧПУ, использующего частотный преобразователь
• Цепь освещения и розеток в мастерской с инверторными сварочными аппаратами
• Подключение холодильника, стиральной машины и посудомоечной машины в одной линии

Практические советы

• Проверяйте маркировку на корпусе перед подключением - фазы и ноль должны быть правильно ориентированы
• После монтажа обязательно нажмите кнопку «Тест» - она проверяет работу дифференциального механизма
• Если в щите уже установлены другие автоматы, убедитесь, что АД-063Про не перекрывается другими устройствами - он занимает 7,5 модуля
• Для систем с несколькими УЗО выбирайте селективные модели - здесь тип А и время срабатывания подходят для основной защиты, но не для селективной координации с нижестоящими
• Не заменяйте этот автомат на более слабый - даже если нагрузка кажется малой, пусковые токи двигателей могут привести к ложному срабатыванию
