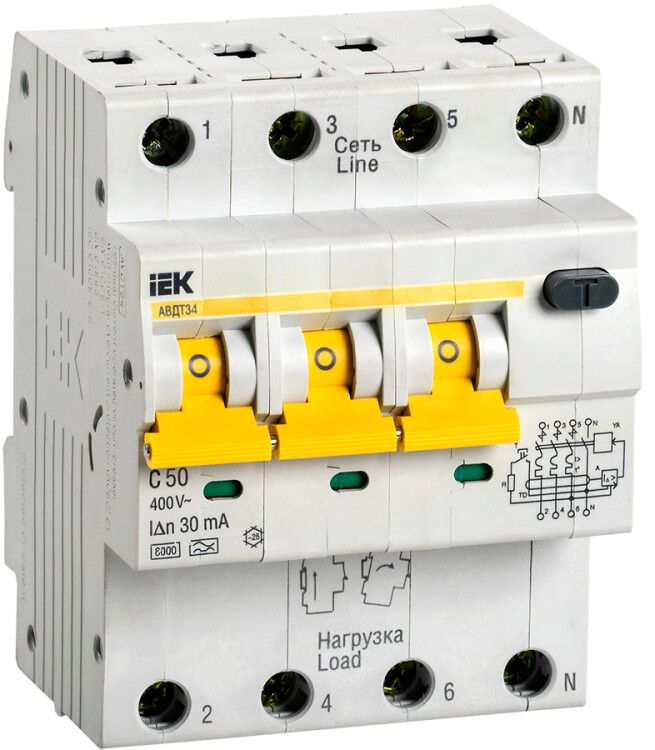

Выключатель автоматический дифференциального тока 4п C 50А 30мА тип A 6кА АВДТ-34 KARAT IEK MAD22-6-050-C-30

Автоматический выключатель дифференциального тока АВДТ 34 3/4 полюса 50А 30мА тип A от IEK предназначен для защиты людей от удара током, предотвращения пожаров из-за утечек и обеспечения надёжной защиты сети от перегрузок и КЗ. Этот аппарат сочетает функции УЗО и автомата в одном корпусе, подходит для установки в распределительных щитах промышленных объектов.

Назначение и область применения

АВДТ 34 3/4 полюса 50А 30мА тип A используется в трёхфазных сетях переменного тока 400 В для защиты от:

• поражения электрическим током при пробое изоляции;
• возгораний, вызванных утечками тока на землю;
• перегрузок и коротких замыканий в цепях с высокой мощностью.

Подходит для промышленного оборудования: станков, конвейеров, систем вентиляции, насосных групп. Может применяться как вводное устройство благодаря номинальной отключающей способности 6 кА.

Технические характеристики

• Номинальный ток: 50 А - допустимый постоянный ток без срабатывания.
• Дифференциальный ток: 30 мА - чувствительность к утечкам, защищает от опасного воздействия на человека.
• Тип дифференциального тока: A - реагирует на переменный и импульсный постоянный ток утечки (например, от частотных преобразователей и светодиодных светильников).
• Количество полюсов: 4 - три фазы + нейтраль; нейтраль коммутируется, исключает риск перекоса фаз.
• Напряжение: 400 В AC - работает в трёхфазных сетях 230/400 В.
• Отключающая способность: 6 кА - способен безопасно отключить максимальную токовую нагрузку при КЗ.
• Характеристика срабатывания: C - оптимальна для активно-индуктивных нагрузок (электродвигатели, трансформаторы).
• Частота: 50 Гц - соответствует стандартным сетям РФ и стран СНГ.
• Степень защиты: IP20 - защищён от доступа пальцев и предметов >12 мм, не рассчитан на влагу или пыль вне щита.
• Ширина: 4 модуля (72 мм глубина монтажа) - занимает место на DIN-рейке, совместим с большинством щитов.
• Макс. сечение кабеля: 25 мм2 - поддерживает медные жилы до этого значения.
• Индикация: да - визуальное указание состояния (вкл./выкл.) и сработавшего УЗО.
• Срок службы: 15 лет - при соблюдении режимов эксплуатации.
• Климатическое исполнение: УХЛ3.1 - можно использовать в помещениях с температурой от −25C до +40C и повышенной влажностью.

Совместимость и монтаж

АВДТ 34 3/4 полюса 50А 30мА тип A монтируется на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы с насечками - они обеспечивают плотный контакт и снижают нагрев. Максимальное сечение кабеля - 25 мм2, не рекомендуется использование многожильных проводов без наконечников. Подключение нейтрали обязательно через коммутируемый контакт - он замыкается первым и отключается последним, чтобы избежать перекоса фаз. Устройство требует наличия заземления в сети для корректной работы дифзащиты.

Безопасность и стандарты

АВДТ 34 соответствует требованиям ГОСТ Р 51327.1 и ГОСТ Р 31225.2.2 - нормативам, регламентирующим безопасность устройств типа УЗО+автомат. Применение устройства в соответствии с этими стандартами гарантирует соответствие требованиям ПУЭ и СП 31-110 для промышленных объектов.

Преимущества

• Объединяет функции автоматического выключателя и УЗО - экономит место в щите и упрощает проектирование.
• Коммутируемый нейтральный проводник - исключает риск возникновения перекоса напряжений при аварийном отключении.
• Наработка на отказ - 15 лет, что соответствует сроку службы современных промышленных систем.
• Индикатор состояния - сразу видно, сработал ли механизм из-за утечки или просто был отключен вручную.
• Эргономичная кнопка TEST - легко проверить работу механизма без специнструментов.
• Насечки на зажимах - минимизируют переходное сопротивление и повышают долговечность соединений.

Ограничения применения

• Не применяется в сетях постоянного тока - только переменный ток 50 Гц.
• IP20 не допускает установку во влажных, запылённых или открытых местах - требуется помещение с контролируемой средой.
• Не подходит для защиты одножильных кабелей меньше 1,5 мм2 - минимальное сечение не указано, но малые жилы плохо фиксируются в зажимах.
• Не следует использовать вместо основного вводного автомата при наличии более чем одного ответвления без координации по времени срабатывания.

Примеры использования

• Защита группы двигателей на производстве (конвейеры, компрессоры).
• Щитовая на входе в цех с несколькими трёхфазными потребителями.
• Распределительный щит станочного парка с частотными преобразователями - тип A идеально реагирует на импульсы.
• Освещение и оборудование в мастерских с возможностью утечек из-за старой изоляции.

Практические советы

• Проверяйте целостность заземления перед включением - без него УЗО не будет работать даже при утечке.
• При монтаже используйте наконечники для многожильных проводов - это повысит надёжность контакта.
• После установки всегда нажимайте кнопку TEST - она проверяет внутренний дифференциальный трансформатор и механизм отключения.
• При использовании в составе многоступенчатой системы защиты - согласуйте время срабатывания с другими УЗО выше по уровню.
• Не закрывайте крышку щита, пока не убедитесь, что все кабели правильно затянуты - слабый контакт вызывает перегрев.
• АВДТ 34 3/4 полюса 50А 30мА тип A от IEK - один из немногих решений в своём классе с коммутируемым N, поэтому выбирайте его там, где важна балансировка фаз.
