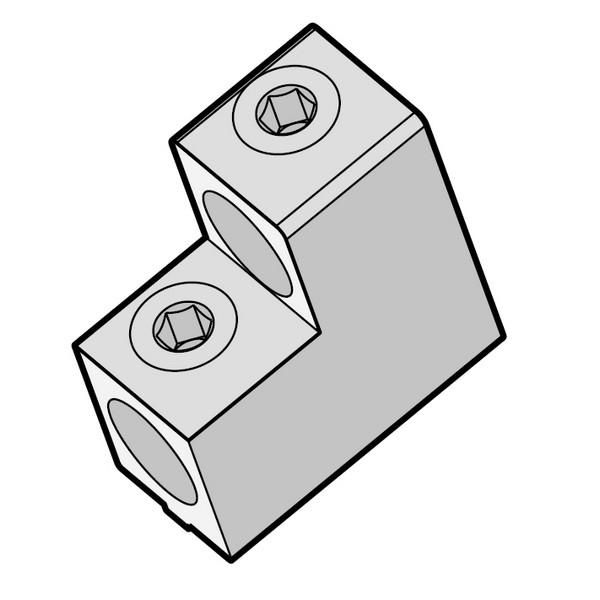

Адаптер переходник комплект 3 пол. под 2 провод EBT33; TS630 LS Electric 70821173804 LSIS

Адаптер переходник комплект 3 полюсный под 2 провода EBT33, TS630 от LS Electric позволяет подключить два силовых провода вместо трёх к автоматическому выключателю, сохраняя надёжность соединения и упрощая монтаж в ограниченном пространстве.

Назначение и область применения

Этот адаптер предназначен для преобразования трёхполюсного подключения в двухпроводное - когда один из фазных контактов автоматического выключателя остаётся не задействован. Применяется там, где требуется сэкономить место на шине или уменьшить количество подводимых проводов, например при модернизации старых щитов, замене оборудования или в системах с избыточной фазой.

Технические характеристики

• Количество полюсов: 3 (из них используется 2)
• Тип подключения: переднее - для медных и алюминиевых шин и кабелей
• Совместим с автоматическими выключателями серии EBT33 и TS630
• Материал силовых выводов: медная токоведущая часть с антикоррозийным покрытием
• Работает при температуре от -25C до +60C

Совместимость и монтаж

Адаптер EBT33, TS630 совместим только с автоматическими выключателями LS Electric серий EBT33 и TS630. Устанавливается на переднюю часть аппарата - вместо одного из трёх входных зажимов. Монтировать можно только при отключенном питании. Для подключения используйте шины или кабели сечением, соответствующим допустимому току автомата. Нельзя использовать с другими брэндами или сериями - даже внешне похожими.

Безопасность и стандарты

Изделие соответствует требованиям IEC 60947-2 и ГОСТ Р 50030.2. Произведено в соответствии с нормами безопасности для распределительных устройств низкого напряжения. Не требует специальной сертификации при установке в составе одобренной коммутационной системы.

Преимущества

• Устраняет необходимость в лишнем проводе - снижает перегрузку шин и упрощает маршруты
• Не требует доработки корпуса или сверления - монтируется как оригинальный элемент
• Обеспечивает тот же уровень тепловой и электромагнитной стабильности, что и родной контакт
• Сохраняет заводскую гарантию на автоматический выключатель при правильной установке

Ограничения применения

• Подходит только для двухпроводных цепей - нельзя использовать как полноценный трёхполюсный адаптер
• Запрещён в цепях с высокой частотой коммутаций (более 1000 раз/час) - возможен перегрев
• Не рекомендован для алюминиевых кабелей без предварительной обработки контакта (использование пасты и механического зажима обязательны)
• Не применяется в взрывоопасных средах - не имеет соответствующего взрывозащитного исполнения

Примеры использования

• Замена старого трёхполюсного автомата на новый, но в цепи осталось только две фазы
• Монтаж в щите с плотной компоновкой - освобождает место для других аппаратов
• Переход с трёхфазной сети на однофазную нагрузку с сохранением целостности шинного соединения
• Использование в системах управления станков, конвейеров и насосов, где одна фаза не задействована

Практические советы

• Перед установкой проверьте, что ваш автомат действительно относится к EBT33 или TS630 - другие модели не подходят
• При использовании алюминиевых кабелей всегда применяйте антитоксичную смазку и затягивайте болты моментом, указанным в руководстве выключателя
• Не перегружайте адаптер - максимальный ток определяется номиналом автомата, к которому он подключён
• После монтажа сделайте термографическую проверку контактов через 2–4 часа работы - это поможет выявить плохой контакт
• Храните адаптер в сухом месте - влага может вызвать окисление медных поверхностей
