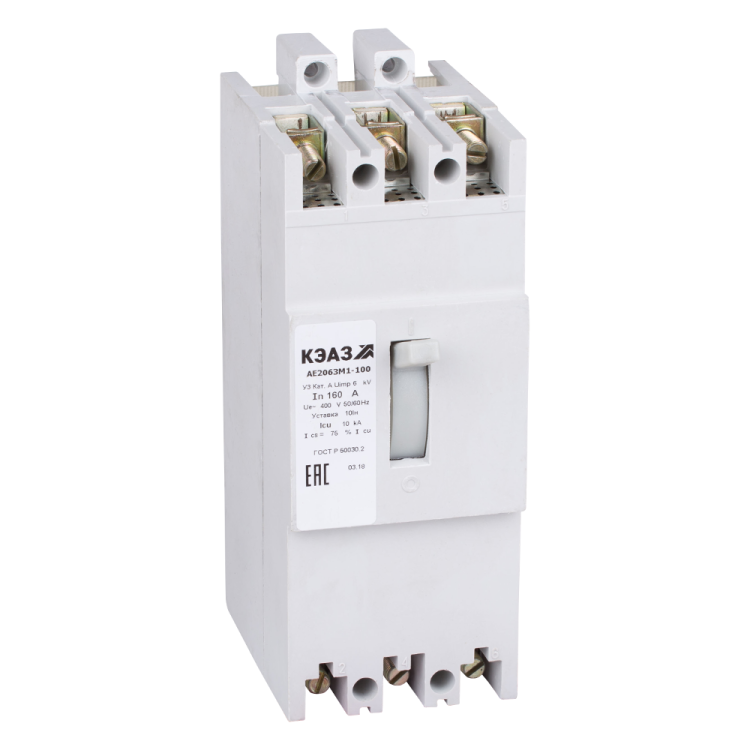

Выключатель автоматический АЕ2063М1-300-160А-5Iн-400AC-У3 | 265498 КЭАЗ

Автоматический выключатель АЕ2063М1-300-160А-5Iн-400AC-У3 от КЭАЗ - трёхполюсный силовой аппарат с номинальным током 160 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Применяется в промышленных системах переменного тока 400 В, 50–60 Гц, особенно там, где требуется надёжная защита двигателей и кабельных линий.

Назначение и область применения

Автоматический выключатель АЕ2063М1-300-160А-5Iн-400AC-У3 используется для коммутации и защиты электрических цепей переменного тока с частотой 50–60 Гц и напряжением до 400 В. Его основная задача - предохранять кабели, провода и асинхронные двигатели от повреждений из-за перегрузок и коротких замыканий. Подходит для установки в распределительных щитах промышленных объектов: на станках, конвейерах, насосных станциях, вентиляционных системах и других устройствах с высокими пусковыми токами.

Технические характеристики

• Номинальное напряжение: 400 В AC
• Количество полюсов: 3
• Номинальный ток: 160 А
• Диапазон настройки защиты от перегрузки: фиксированный - 160 А (не регулируемый)
• Номинальная отключающая способность: 10 кА
• Диапазон срабатывания электромагнитного расцепителя при КЗ: 800 А
• Тип расцепителя: электромагнитный (только быстродействующая защита от КЗ, без тепловой защиты)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, но не от пыли и воды
• Тип подключения: винтовые зажимы
• Крепление: винтовое
• Способ монтажа: на монтажную плату (панель)
• Температурный диапазон: от –40 C до +60 C
• Количество нормально открытых (НО) контактных групп: 1
• Привод: ручной рычажковый
• Код РЭП: РЭ-2504/20

Совместимость и монтаж

Автоматический выключатель АЕ2063М1-300-160А-5Iн-400AC-У3 устанавливается исключительно на монтажную плиту или панель с помощью винтового крепления. Для правильной сборки необходимо обеспечить плотное прилегание к поверхности и соблюдать момент затяжки винтов согласно руководству производителя. Подключение проводов выполняется через винтовые зажимы - допускается использование медных жил сечением до 50 мм2. Учитывайте, что устройство не имеет DIN-рейки, поэтому требует специальной платформы или шасси. Совместим с другими изделиями серии АЕ20 от КЭАЗ, включая аксессуары типа дополнительных контактов и блокировки.

Безопасность и стандарты

Автоматический выключатель соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Сертифицирован для работы в условиях промышленного оборудования. Отличается повышенной механической прочностью литого корпуса, обеспечивающей безопасность даже при аварийных режимах. Однако из-за степени защиты IP20 запрещено применение во влажных, пыльных или наружных помещениях без дополнительной защиты в виде корпуса или шкафа.

Преимущества

• Высокая отключающая способность - 10 кА позволяет уверенно работать в сетях с большими токами КЗ
• Литой корпус обеспечивает долговечность и устойчивость к внешним воздействиям
• Фиксированная настройка защиты от перегрузки снижает риск некорректной настройки оператором
• Широкий диапазон рабочих температур - от –40 C до +60 C делает возможным применение в суровых климатических условиях
• Простая и проверенная конструкция - минимум движущихся деталей, высокая отказоустойчивость

Ограничения применения

• Не подходит для защиты цепей с частыми пусками или импульсными нагрузками - электромагнитный расцепитель не отличает пусковой ток от КЗ
• Отсутствие тепловой защиты - нельзя использовать там, где требуется защита именно от длительных перегрузок ниже 800 А
• IP20 - недопустимо применение в местах с высокой влажностью, пылью, брызгами жидкости
• Отсутствие возможности модульной установки на DIN-рейку - требует специального места на панели
• Фиксированный ток срабатывания - невозможно адаптировать под другие значения, кроме 160 А

Примеры использования

• Защита асинхронного двигателя мощностью до 75 кВт в системе конвейера
• Отключение питания группы станков в цеху при возникновении КЗ
• Распределительный щит на холодильной установке в условиях северного региона
• Щитовая автоматика на насосной станции водоснабжения с постоянной нагрузкой

Практические советы

• Перед установкой проверьте соответствие сечения кабеля и номинала автомата - для 160 А рекомендовано сечение не менее 50 мм2 меди
• Используйте этот автомат только там, где есть гарантированная защита от попадания влаги и пыли - он не защищён от окружающей среды
• Не применяйте вместо термического автомата - если ваша нагрузка часто перегружается на 120–150 А, выбирайте модель с регулируемой тепловой защитой
• При монтаже на плату следите за равномерностью затяжки винтов - перетягивание может повредить изоляцию зажимов
• Для удобства обслуживания предусмотрите свободный доступ к рычагу включения/выключения - он не имеет удалённого управления
