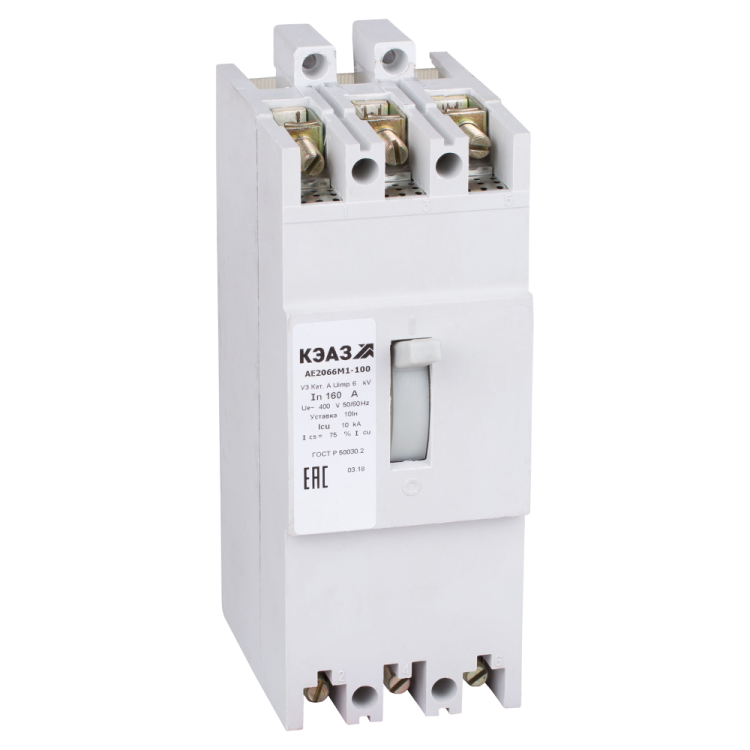

Выключатель автоматический АЕ2066М1-100-160А-10Iн-400AC-У3 | 104544 КЭАЗ

Автоматический выключатель АЕ2066М1-100 У3 400В AC от КЭАЗ - трёхполюсный прибор в литом корпусе на 160 А, предназначен для защиты электрических цепей от перегрузок и коротких замыканий. Подходит для установки на монтажную плату в промышленных системах с переменным током 50–60 Гц.

Назначение и область применения

Автоматический выключатель АЕ2066М1-100 У3 400В AC используется для защиты кабельных линий и асинхронных электродвигателей в промышленных сетях переменного тока. Применяется в оборудовании с высокой нагрузкой: станках, конвейерах, насосных станциях, системах вентиляции и других устройствах, где требуется надёжная защита от перегрузок и коротких замыканий. Относится к серии АЕ20 - универсальным выключателям для общепромышленного использования.

Технические характеристики

• Номинальный ток: 160 А
• Номинальное напряжение: 400 В переменного тока (AC)
• Частота: 50 / 60 Гц
• Количество полюсов: 3
• Номинальная отключающая способность: 10 кА
• Тип расцепителя: комбинированный - тепловой (для перегрузок) и электромагнитный (для коротких замыканий)
• Уставка магнитного расцепителя: 10Iн (1600 А)
• Диапазон рабочих температур: от –40 C до +60 C
• Степень защиты: IP20 (защита от доступа пальцев, но не от пыли и воды)
• Максимальное сечение кабеля: 70 мм2
• Тип подключения: винтовые зажимы
• Тип привода: ручной рычажковый
• Крепление: винтовое
• Конструкция: стационарное исполнение
• Способ монтажа: на монтажную плату
• Климатическое исполнение: У3 (умеренный климат, умеренная влажность)
• Наличие дугогасительной камеры: да (3 камеры - по одной на каждый полюс)
• Вспомогательные контакты: отсутствуют

Совместимость и монтаж

Автоматический выключатель АЕ2066М1-100 У3 400В AC монтируется исключительно на монтажную плату с помощью винтового крепления. Для правильной установки необходимо соблюдать рекомендованное усилие затяжки винтов - не более 2,5 Нм, чтобы избежать повреждения контактных поверхностей. Подключение кабелей допускается только сечением до 70 мм2. Устройство не предусматривает возможность установки дополнительных модулей (например, вспомогательных контактов или блокировок), так как они не предусмотрены конструкцией. Совместим с другими устройствами серии АЕ20, включая АЕ2040, АЕ2050М, АЕ2050М1, АЕ2060М1.

Безопасность и стандарты

Автоматический выключатель АЕ2066М1-100 У3 400В AC соответствует требованиям ГОСТ Р 50030.2 и техническим условиям ТУ3422-027-05758109-2007. Соответствие нормам обеспечивает безопасную работу в условиях промышленного производства. Сертифицирован в Реестре радиоэлектронной продукции (код РЭ-2504/20). Устройство не содержит опасных материалов и соответствует экологическим требованиям РФ.

Преимущества

• Высокая отключающая способность (10 кА) позволяет эффективно гасить дугу даже при серьёзных аварийных режимах.
• Комбинированная система расцепителей обеспечивает точную защиту как от длительных перегрузок, так и от внезапных КЗ.
• Литой корпус гарантирует механическую прочность и долговечность в условиях вибраций и ударных нагрузок.
• Широкий диапазон рабочих температур (-40…+60 C) делает возможным применение в неотапливаемых помещениях и на открытых площадках.
• Исполнение У3 адаптировано для условий средней полосы России и стран СНГ.

Ограничения применения

• Не предназначен для установки в открытом виде - степень защиты IP20 требует монтажа внутри щита или шкафа.
• Отсутствие вспомогательных контактов исключает возможность удалённого контроля состояния (вкл./выкл.) или сигнализации.
• Не совместим с дистанционными приводами - управление только ручное.
• Не применяется в цепях постоянного тока - только для переменного тока 50/60 Гц.
• Не рассчитан на частые операции включения/отключения - оптимизирован для защиты, а не для частого ручного переключения.

Примеры использования

• Защита двигателя 75 кВт на конвейере в пищевой промышленности.
• Распределительный щит насосной станции с тремя насосами по 55 кВт.
• Щитовая автоматизации в холодильном комплексе с компрессорами.
• Цепи питания трансформаторов малой мощности в производственных цехах.

Практические советы

• Выбирая автоматический выключатель АЕ2066М1-100 У3 400В AC, проверьте соответствие сечения кабеля - превышение 70 мм2 недопустимо.
• При монтаже на плату используйте изолирующие прокладки, особенно если основание металлическое - предотвращает случайные замыкания.
• Учёт уставки 10Iн (1600 А) важен для координации с нижестоящими аппаратами - не используйте этот выключатель перед чувствительными потребителями без согласования времятоковых характеристик.
• Для обслуживания - периодически осматривайте винтовые зажимы на предмет нагрева и окисления контактов, особенно после длительной работы на пределе нагрузки.
• Если нужна сигнализация или дистанционное управление - выбирайте другую модель серии (например, с вспомогательными контактами), либо добавьте внешние реле.
