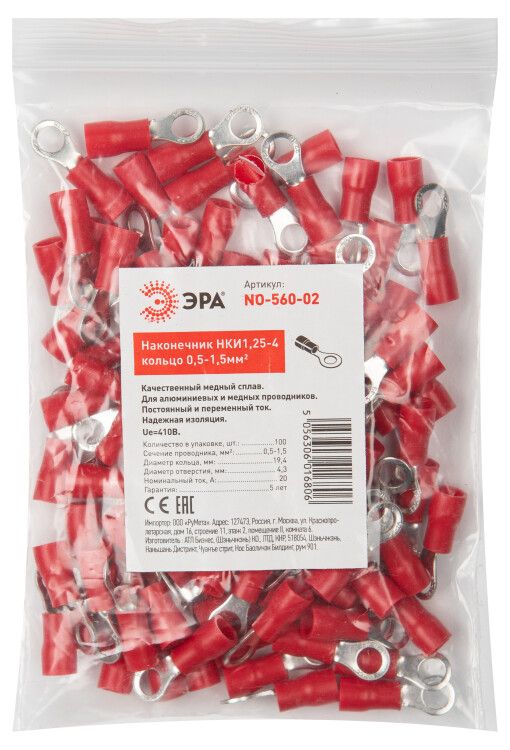

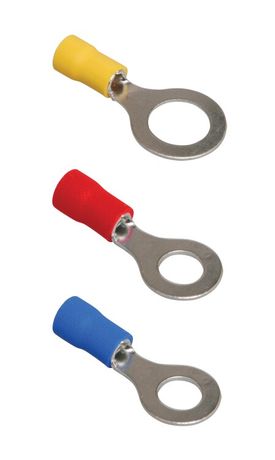

Аксессуары для клемм ЭРА NO-560-02 Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (100 шт) | Б0041439

Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (100 шт) NO-560-02 от ЭРА предназначен для надёжного оконцевания медных проводов сечением 0,5–1,5 мм2 и используется там, где требуется болтовое соединение. Кольцевая форма и изолированная конструкция делают этот наконечник удобным для монтажа в распределительных щитах, пультах управления и других устройствах с доступными клеммами.

Назначение и область применения

Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (100 шт) NO-560-02 применяется для оконцевания одножильных и многожильных медных проводов. Его кольцевая форма позволяет легко фиксировать провод на болте или шпильке, обеспечивая прочный и долговечный контакт. Подходит для установки в электрических щитах, автоматических выключателях, контакторах, реле, пускателях и другом оборудовании с болтовыми зажимами.

Технические характеристики

• Номинальное сечение провода: 0,5–1,5 мм2
• Диаметр отверстия: 4 мм
• Форма контактной площадки: кольцевая
• Материал: медь
• Защитное покрытие: лужёное (повышает антикоррозийную стойкость и улучшает проводимость)
• Изоляция: поливинилхлорид (ПВХ), красного цвета
• Максимальный допустимый ток: 19 А
• Способ монтажа: опрессовка специальным инструментом
• Форма гильзы: длинная - обеспечивает более равномерное распределение давления при опрессовке
• Соответствует стандарту DIN 46228

Совместимость и монтаж

Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (100 шт) NO-560-02 совместим с болтами и шпильками диаметром 4 мм. Для монтажа необходимо использовать специальный пресс-клещи с матрицей, подходящей для изолированных наконечников. Убедитесь, что зачищенный конец провода полностью помещён внутрь гильзы перед опрессовкой. Не используйте плоскогубцы - они не обеспечивают достаточного усилия и могут повредить изоляцию или вызвать плохой контакт.

Безопасность и стандарты

Наконечник соответствует стандарту DIN 46228, который гарантирует механическую прочность, электрическую проводимость и безопасность при эксплуатации. Лужёное покрытие снижает риск окисления контакта, а изоляция из ПВХ предотвращает случайное замыкание между соседними клеммами. Максимальный рабочий ток 19 А соответствует требованиям для бытовых и промышленных устройств до 250 В переменного тока.

Преимущества

• Изолированная конструкция исключает необходимость в дополнительной изоляции после монтажа
• Лужёная медь обеспечивает стабильный контакт даже в условиях повышенной влажности
• Длинная гильза уменьшает риск перегрева и улучшает качество опрессовки
• Ярко-красная изоляция упрощает визуальную идентификацию фазы или цепи
• Упаковано по 100 штук - экономично для массового монтажа

Ограничения применения

Наконечник НКИ1,25-4 кольцо 0,5-1,5мм (100 шт) NO-560-02 не подходит для проводов сечением менее 0,5 мм2 или более 1,5 мм2 - это может привести к слабому контакту или перегреву. Также он не рассчитан на использование в высоковольтных сетях выше 250 В. Не применять в средах с постоянным воздействием открытого огня, масла или растворителей - ПВХ-изоляция может деформироваться.

Примеры использования

• Подключение проводов к клеммам автомата в распределительном щите
• Монтаж цепей управления на пультах станков и конвейеров
• Запитка реле и контакторов в системах автоматизации
• Присоединение проводов к клеммным колодкам в осветительных и силовых щитках

Практические советы

• Перед опрессовкой обязательно зачистите провод на длину, указанную в инструкции к наконечнику - обычно 6–8 мм
• Выбирайте пресс-клещи с матрицей, помеченной как “IZ” или “изолированные наконечники”
• Не перегибайте наконечник после монтажа - это может треснуть изоляцию
• Проверьте плотность опрессовки: жила должна быть надёжно зажата, а изоляция не повреждена
• Для работы в условиях вибрации рекомендуется дополнительно затянуть болт моментом, указанным в документации оборудования
