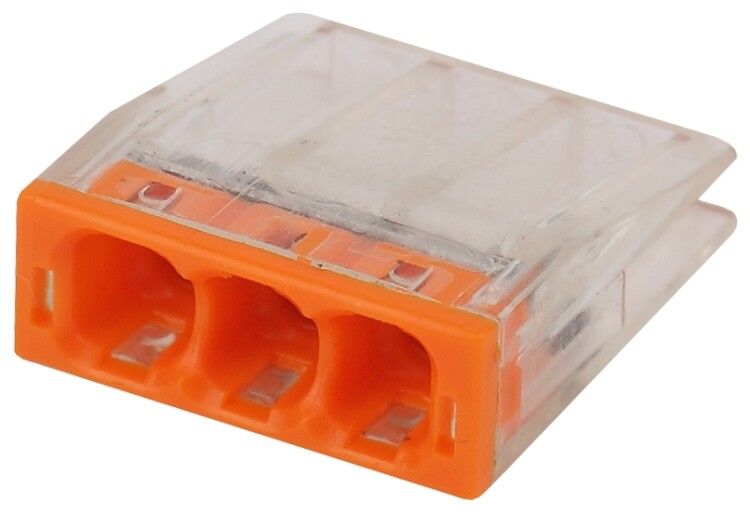

Аксессуары для клемм NO-224-23 ЭРА Клемма СМК компактная серии 203, 3 отверстия, 0,5-2,5 мм2 (упак | Б0043941

Клемма строительно-монтажная СМК компактная серии 203, 3 отверстия, 0,5–2,5 мм2 (упаковка 100 штук) от бренда ЭРА предназначена для надёжного соединения одножильных и многожильных проводов с наконечником в распределительных коробках, щитах и на объектах строительства и монтажа. Благодаря компактным размерам и высокой плотности упаковки, она удобна для массового использования.

Назначение и область применения

Клемма строительно-монтажная СМК компактная серии 203 используется для присоединения и ответвления одножильных медных и алюминиевых проводов, а также многожильных проводов с металлическими наконечниками. Применяется в электрических сетях переменного тока с частотой 50 Гц и напряжением до 400 В. Подходит для установки в распределительных коробках, электрических щитах, на пультах управления, в бытовых и промышленных системах освещения, вентиляции и автоматизации.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5 – 2,5 мм2
• Номинальный ток: 24 А
• Номинальное напряжение: 400 В
• Диаметр провода: 0,8 – 1,8 мм
• Количество контактных отверстий: 3
• Способ монтажа: втычной (запирающий механизм фиксирует провод при введении)
• Материал корпуса: самозатухающий пластик (UL94 V-0)
• Цвет: белый
• Совместима с однопроволочными проводниками: да

Совместимость и монтаж

Клемма строительно-монтажная СМК компактная серии 203 монтируется путём введения подготовленного провода в каждое из трёх отверстий до характерного щелчка - запирание происходит за счёт внутреннего зажимного механизма. Для многожильных проводов обязательна предварительная опрессовка наконечником. Клемма не требует инструментов для подключения, что ускоряет работу. Установка возможна на DIN-рейку или крепление на поверхность через выступы на корпусе. Диаметр кабеля должен соответствовать указанному диапазону (0,8–1,8 мм); более толстые провода не войдут, более тонкие - могут плохо фиксироваться.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствующего классу горючести UL94 V-0 - материал не поддерживает распространение пламени. Номинальное напряжение 400 В и ток 24 А обеспечивают безопасную эксплуатацию в бытовых и коммерческих сетях. Соответствует требованиям к изоляционным устройствам для электромонтажа в соответствии с ГОСТ Р 50044.1–99.

Преимущества

• Компактные размеры - экономят место в ограниченных пространствах, например, в малогабаритных распределительных коробках
• Трёхпозиционная конструкция позволяет выполнять ответвления без дополнительных перемычек
• Фиксация провода без болтов - снижает время монтажа и исключает риск перетяжки
• Упаковка по 100 штук - удобна для крупных проектов и минимизирует расходы на транспортировку и хранение
• Стандартный белый цвет обеспечивает хорошую видимость и совместимость с большинством типов электрооборудования

Ограничения применения

• Не предназначен для многожильных проводов без наконечника - возможен плохой контакт и перегрев
• Запрещено использовать в цепях постоянного тока выше 400 В
• Не рекомендуется применять в условиях повышенной вибрации без дополнительной фиксации
• Работает только с проводами в диапазоне 0,5–2,5 мм2; использование проводов меньшего или большего сечения недопустимо
• Не рассчитана на открытый монтаж вне закрытых корпусов - требуется защита от механических повреждений и воздействия внешней среды

Примеры использования

• Объединение групп освещения в распределительной коробке квартиры
• Подключение датчиков движения и реле в щите этажа
• Ответвление питания для розеток от основной линии
• Сборка временных электросхем на стройплощадке
• Интеграция в системы автоматического контроля температуры и вентиляции

Практические советы

• Перед вставкой провода удалите изоляцию точно на длину, достаточную для полного входа в контакт - обычно 8–10 мм
• Для алюминиевых проводов используйте только наконечники с антиоксидантной смазкой
• Проверьте прочность фиксации после монтажа - слегка потяните провод, чтобы убедиться, что он не выскакивает
• При использовании нескольких клемм в одном месте соблюдайте минимальный шаг между ними - не менее 5 мм, чтобы избежать нагрева
• Храните в сухом помещении; не допускайте попадания пыли и влаги перед монтажом
• Артикул б0043941 - выбирайте именно эту упаковку при заказе 100 штук; другие варианты могут отличаться по числу контактов или сечению
