Аксессуары для клемм NO-224-48 ЭРА Клемма компактная серии 415 с рычагом, 5 отверстия, 0,5-4 мм2 (у | Б0043966

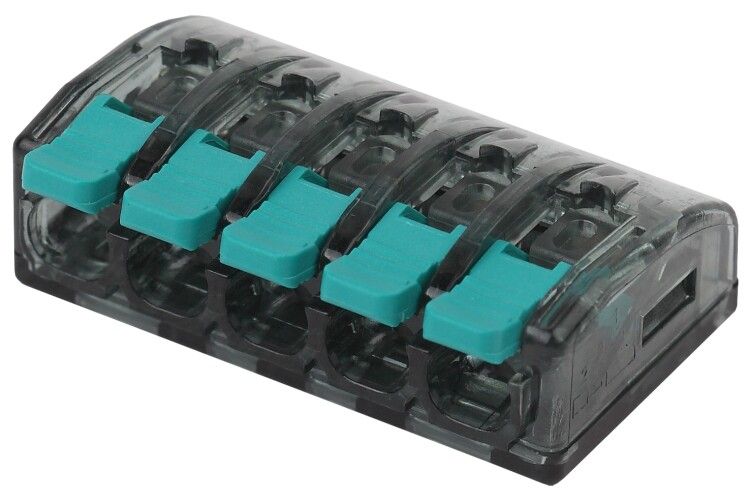

Клемма строительно-монтажная компактная серии 415 с рычагом, 5-проводная, 0.5-4 мм2 (упаковка 100 шт.), бренд ЭРА - это надёжное решение для быстрого и многоразового соединения медных проводов в распределительных коробках, щитах и на объектах строительства и монтажа.

Назначение и область применения

Клемма строительно-монтажная компактная серии 415 с рычагом используется для соединения и ответвления одножильных и многожильных медных проводов в сетях переменного тока 50 Гц до 400 В. Применяется в жилых, коммерческих и промышленных объектах: в распределительных коробках, электрощитах, на пультах управления, при подключении освещения, розеток, автоматических выключателей и других устройств. Благодаря возможности многократного использования подходит для тестирования, ремонта и модификации электропроводки.

Технические характеристики

• Номинальное поперечное сечение провода: 0,5–4 мм2
• Номинальный ток: 32 А
• Номинальное напряжение: 400 В
• Диаметр кабеля: 0,8–2,25 мм
• Количество контактов: 5
• Тип зажима: плоско-пружинный с рычагом
• Способ монтажа: втычной (без инструментов)
• Материал корпуса: самозатухающий термостойкий пластик
• Цвет: прозрачный
• Совместимость: одножильные и многожильные медные проводники

Совместимость и монтаж

Клемма строительно-монтажная компактная серии 415 с рычагом устанавливается в DIN-рейку или фиксируется на поверхности через защёлки. Монтаж выполняется без инструментов:

1. Снимите изоляцию с провода на глубину, указанную на корпусе (не больше 10 мм).
2. Поднимите рычаг до упора - он открывает зажим.
3. Вставьте провод до упора в нужное гнездо (можно сразу все 5 проводов).
4. Опустите рычаг - зажим автоматически фиксирует проводник.

Проверьте надёжность соединения легким потягиванием провода. Для многожильных проводов рекомендуется использовать наконечники, чтобы предотвратить перелом жил.

Безопасность и стандарты

Корпус выполнен из самозатухающего пластика, соответствующего требованиям UL94 V-0 - материал не поддерживает горение. Номинальное напряжение 400 В обеспечивает безопасную работу в бытовых и промышленных сетях. Соответствует международным нормам для клеммных соединений, однако сертификация по ГОСТ или IEC не указана в данных - при использовании в официальных проектах проверяйте соответствие местным регламентам.

Преимущества

• Компактный размер - занимает меньше места, чем классические ручейковые клеммы
• Прозрачный корпус - позволяют визуально контролировать качество соединения
• Рычажный механизм - удобство и скорость монтажа, отсутствие необходимости в отвертках
• Многоразовое использование - можно демонтировать и переустанавливать без повреждения
• Универсальность - работает с одножильными и многожильными проводами

Ограничения применения

• Не предназначен для алюминиевых проводов - возможен окисление и потеря контакта
• Не рассчитан на постоянные вибрации или ударные нагрузки - не применяется в движущихся механизмах
• Запрещено применять в условиях повышенной влажности без защиты (IP-класс не указан)
• Не следует использовать для проводов с сечением менее 0,5 мм2 или более 4 мм2 - риск перегрева или плохого контакта
• Не подходит для силовых цепей выше 32 А - превышение тока вызовет нагрев и выход из строя

Примеры использования

• Объединение групп освещения в распределительной коробке квартиры
• Подключение датчиков движения и реле к сети 220 В
• Изменение схемы в щитовой после замены оборудования
• Временные подключения на стройплощадке перед окончательной прокладкой
• Тестирование новых схем в мастерской без пайки

Практические советы

• Перед установкой всегда проверяйте глубину зачистки провода - она должна совпадать с метками на корпусе клеммы строительно-монтажной компактной серии 415 с рычагом
• Для многожильных проводов используйте наконечники типа “штырь” или “вилка”, чтобы избежать выпадения жил
• Не затягивайте рычаг слишком сильно - он работает механически, избыточное усилие не увеличивает надёжность
• При работе в плотном пространстве ориентируйтесь на прозрачный корпус - легко найти нужный контакт даже при ограниченном доступе
• Упаковка из 100 штук - идеальный вариант для бригад, работающих на нескольких объектах; храните в сухом месте, избегая перегрева
