Амперметр аналоговый AM-A961 на панель 96х96 квадрат. вырез 300А трансф. подкл. EKF am-a961-300/ama-961-300

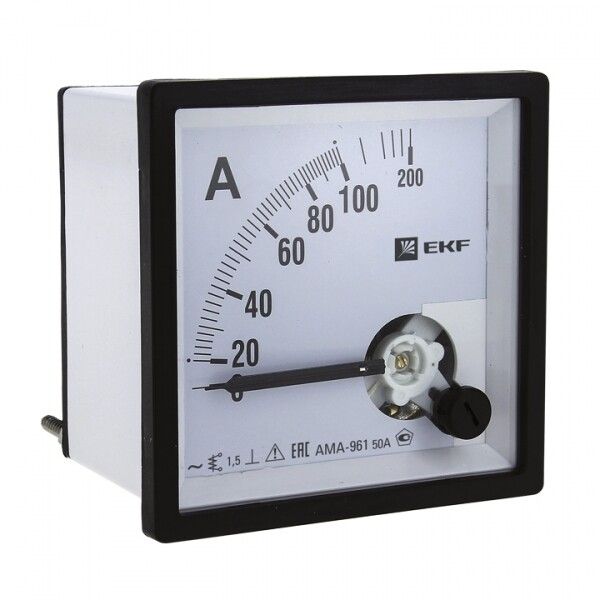

Амперметр аналоговый на панель 96×96 AM-A961 от EKF серии PROxima предназначен для визуального контроля тока в сетях переменного тока до 300 А через внешний трансформатор тока. Устройство устанавливается в распределительных щитах промышленных и коммунальных объектов.

Назначение и область применения

AM-A961 используется для наблюдения за величиной тока в однофазных цепях переменного тока напряжением до 380 В. Подходит для установки в электрощитах на предприятиях, в ЖЭКах, офисах, складах и других закрытых помещениях. Применяется там, где требуется постоянный визуальный контроль нагрузки - например, на вводах, на выходах крупных потребителей, в системах автоматизации.

Технические характеристики

• Тип тока: переменный (AC)
• Номинальный ток: 300 А (по первичной обмотке трансформатора)
• Номинальный ток вторичной обмотки ТТ: 5 А
• Класс точности: 1,5 - допустимая погрешность +-1,5% от верхнего предела измерения
• Напряжение сети: до 380 В
• Измерительная система: магнитомягкое железо - обеспечивает стабильную работу при перегрузках
• Угол отклонения стрелки: 90° - компактная шкала с хорошей разрешающей способностью
• Степень защиты: IP20 (защита от прикосновения к токоведущим частям) / IP50 (защита от пыли, но не от брызг)
• Потеря мощности: 0 Вт - прибор не нагружает измеряемую цепь
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в условиях повышенной влажности
• Размеры корпуса: 96 × 96 мм (квадратный вырез в панели)
• Модульная ширина: 6 модулей (соответствует стандартным DIN-рейкам)
• Нормативный документ: ГОСТ 8711-93

Совместимость и монтаж

AM-A961 подключается исключительно через трансформатор тока (ТТ) с номиналом 5 А на вторичной обмотке. Сам прибор не имеет прямых клемм для проводов - все подключение осуществляется через ТТ, который устанавливается на фазный провод. Монтируется в панель щита с квадратным вырезом 96×96 мм. Крепление происходит за счет фиксирующего кольца сзади. Для правильной установки необходимо соблюдать посадочное отверстие точно 96×96 мм - меньшее отверстие не позволит вставить прибор, большее - вызовет люфт и риск повреждения.

Безопасность и стандарты

AM-A961 соответствует требованиям ГОСТ 8711-93 и прошел сертификацию. Защита IP20 гарантирует безопасность при работе в щитах, недоступных для случайного прикосновения. IP50 позволяет использовать устройство в средах с пылью, но не в местах с возможностью попадания воды. Напряжение 380 В - максимальное рабочее, превышение запрещено. Прибор не рассчитан на высокие импульсы или скачки напряжения - рекомендуется использование в цепях с качественной фильтрацией.

Преимущества

• Не требует внешнего питания - работает от сигнала трансформатора тока
• Высокая надежность механической системы измерения - долгий срок службы без обслуживания
• Простота замены: можно менять прибор без отключения всей цепи, если ТТ уже установлен
• Широкая совместимость с любыми ТТ на 5 А - легко интегрируется в существующие системы
• Яркая шкала и четкая стрелка обеспечивают быстрое считывание даже при плохом освещении

Ограничения применения

• Не подходит для измерения постоянного тока - только переменный (AC)
• Требует обязательного наличия трансформатора тока с номиналом 5 А - без него прибор не покажет показания
• Не герметичен - нельзя устанавливать во влажных, открытых или наружных помещениях
• Не поддерживает цифровые интерфейсы - данные не передаются в систему управления
• Класс точности 1,5 не подходит для энергоаудита или коммерческого учета - только для контроля

Примеры использования

• Контроль тока на вводном автоматах в распределительных щитах многоквартирных домов
• Наблюдение за нагрузкой на двигателях насосов, вентиляторов, конвейеров
• Мониторинг тока в цепях сварочных аппаратов и термических печей
• Установка в щитах промышленных линий для оперативного реагирования на перегрузки

Практические советы

• Выбирайте трансформатор тока с коэффициентом трансформации, соответствующим вашему максимуму тока (например, 300/5 А). Перегрузка ТТ приведёт к неверным показаниям или его выходу из строя.
• Обязательно проверьте направление намотки ТТ - стрелка должна отклоняться в сторону увеличения, а не в минус. Обратное подключение даёт отрицательные показания.
• При монтаже в щите оставьте свободное место вокруг AM-A961 - он греется при длительной работе, хотя потери мощности равны нулю, тепло от ТТ может воздействовать на корпус.
• Запрещено вскрывать корпус - внутренние элементы не ремонтопригодны. При отказе заменяйте весь прибор.
• Для удобства чтения устанавливайте прибор на уровне глаз - оптимальная высота от пола 1,5–1,7 м.
