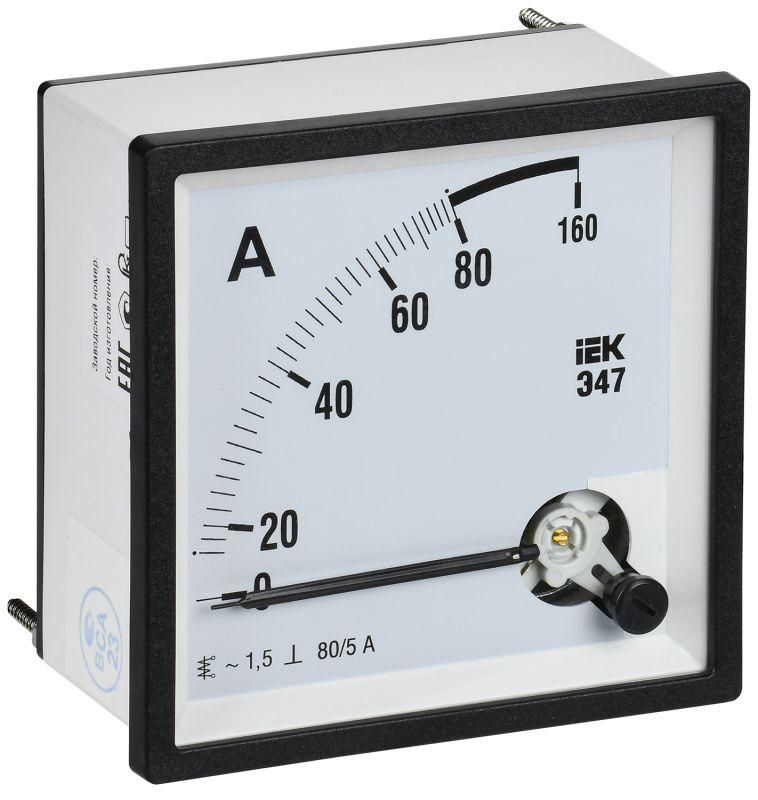

Амперметр щитовой Э47 80/5 А, кл. точн. 1,5, 96х96 мм IEK (ИЭК) IPA20-6-0080-E

Амперметр Э47 80/5А класс точности 1,5 96×96 мм - аналоговый прибор от IEK для измерения переменного тока до 80 А в распределительных щитах жилых, торговых и промышленных объектов. Устройство работает через трансформатор тока, имеет модульную конструкцию и соответствует государственным стандартам.

Назначение и область применения

Амперметр Э47 80/5А класс точности 1,5 96×96 мм предназначен для контроля величины тока в цепях переменного тока (AC) напряжением до 500 В. Применяется в низковольтных комплектных устройствах - распределительных шкафах, щитах управления, ячейках КРУ и других установках на предприятиях, в офисах и многоквартирных домах. Подключается через внешний трансформатор тока (ТТ), что позволяет безопасно измерять большие токи без прямого включения в цепь.

Технические характеристики

• Класс точности: 1,5 - максимальная погрешность +-1,5 % от верхнего предела измерения (80 А); допустимые отклонения указаны в нормах ГОСТ.
• Номинальный диапазон: 0–80 А - показывает значения тока в этом интервале при использовании ТТ с выходом 5 А.
• Подключение: через трансформатор тока 80/5 А - входной ток до 80 А преобразуется в 5 А для питания прибора.
• Тип тока: переменный (AC) - не постоянный ток.
• Габариты: 96 × 96 мм - стандартный размер для монтажа в панели согласно ГОСТ.
• Угол отклонения стрелки: 90° - шкала равномерная, легко читаемая.
• Исполнение: на переднюю панель - корпус фиксируется болтами через отверстия в стенке шкафа.
• Модульное исполнение: да - совместим с типовыми DIN-рейками и панелями стандарта IEC 60670.
• Защита от помех: металлический экран вокруг катушки снижает влияние внешних магнитных полей.

Совместимость и монтаж

Амперметр Э47 80/5А класс точности 1,5 96×96 мм требует обязательного подключения через трансформатор тока с коэффициентом 80/5 А. На задней стороне имеются два зажима для подводящих проводов от вторичной обмотки ТТ - они рассчитаны на медные провода сечением до 2,5 мм2. Монтаж выполняется в проём 92×92 мм в панели с помощью двух боковых кронштейнов и гаек. Перед установкой проверьте соответствие посадочного отверстия и глубины шкафа - устройство выступает назад на 60–70 мм. Не используйте без ТТ - перегрузка вызовет повреждение механизма.

Безопасность и стандарты

• Соответствует ГОСТ 30012.1, ГОСТ 8711, ГОСТ 22261, ГОСТ Р 52319, ГОСТ Р 51522, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3.
• Произведён по ТУ 4223-023-18461115-2008.
• Занесён в Госреестр средств измерений РФ.
• Имеет действующий сертификат об утверждении типа средства измерений.
• Не содержит опасных материалов - RoHS.

Преимущества

• Высокая надёжность механической системы - нет электроники, не боится скачков напряжения и помех.
• Стабильная работа при температуре от −25C до +55C - подходит для холодных и нагреваемых помещений.
• Чёткая шкала с крупными делениями - удобна для визуального наблюдения даже при плохом свете.
• Модульная форма - легко заменить на другой прибор того же форм-фактора без доработки панели.
• Срок службы более 15 лет при соблюдении условий эксплуатации.

Ограничения применения

• Не применяется для измерения постоянного тока - механизм нечувствителен к DC.
• Обязательно требуется использование трансформатора тока 80/5 А - нельзя подключать напрямую к сети выше 5 А.
• Не рекомендован для мест с частыми ударными нагрузками или сильной вибрацией - возможны смещения стрелки.
• Не является взрывозащищённым - запрещено применение во взрывоопасных средах без дополнительной защиты.
• Не поддерживает цифровую передачу данных - только визуальный вывод значений.

Примеры использования

• Контроль тока нагрузки на главном вводе в распределительном щите ЖКХ.
• Измерение потребления энергии на линии насосной станции или воздушного компрессора.
• Мониторинг рабочего тока двигателя на конвейере в пищевой промышленности.
• Фиксация тока в секционированных участках ШРА в административных зданиях.

Практические советы

• Выбирайте трансформатор тока точно с коэффициентом 80/5 А - другие значения исказят показания.
• Проверяйте целостность вторичной цепи ТТ перед включением - оборванная цепь может вызвать высокое напряжение на зажимах!
• При замене старого прибора сохраняйте полярность подключения - хотя он не чувствителен к направлению тока, лучше следовать существующей схеме.
• Не затягивайте крепёж слишком сильно - пластиковое основание треснет.
• Для длительной работы в условиях повышенной влажности дополнительно герметизируйте место монтажа.
• При регулярном контроле тока - периодически сравнивайте показания с другим прибором для проверки точности.
