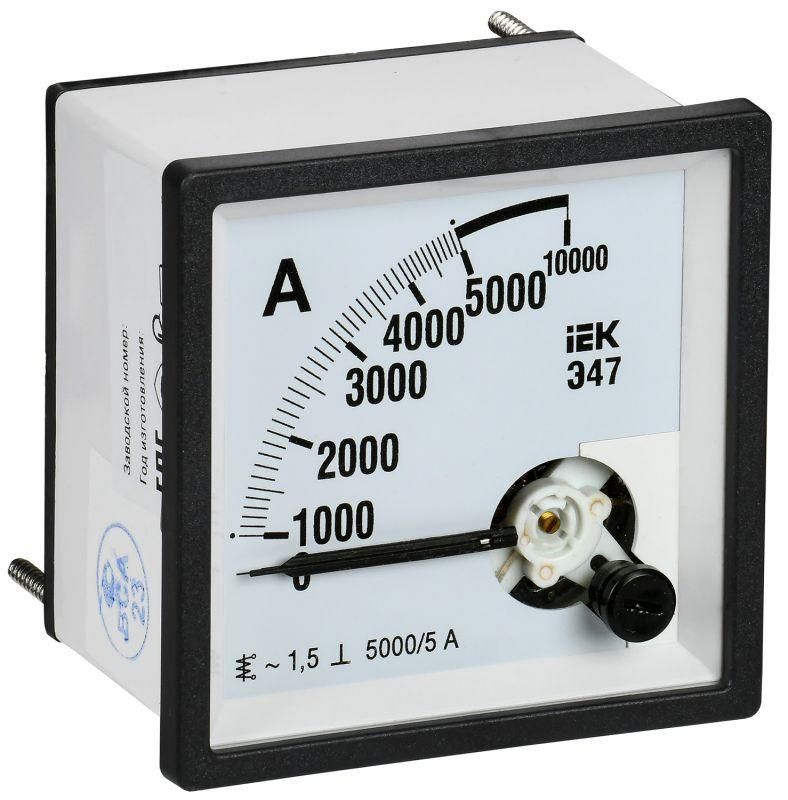

Амперметр Э47 5000/5А кл. точн. 1,5 72х72мм | IPA10-6-5000-E IEK

Амперметр Э47 5000/5А класс точности 1,5 72×72 мм от IEK предназначен для измерения силы тока в цепях переменного тока до 5000 А с использованием внешнего трансформатора тока. Устройство совместимо с панелями управления на производстве, в распределительных щитах и энергообъектах.

Назначение и область применения

Амперметр Э47 5000/5А класс точности 1,5 72×72 мм используется для визуального контроля величины тока в электрических цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах, панелях управления станков, конвейеров, трансформаторных подстанций, а также в жилых, коммерческих и промышленных зданиях. Подключается через трансформатор тока, что позволяет безопасно измерять большие токи без прямого включения в цепь.

Технические характеристики

• Диапазон измерений: 0–5000 А (через трансформатор тока 5000/5 А)
• Класс точности: 1,5 - максимальная погрешность +-1,5% от верхнего предела шкалы
• Тип тока: переменный (AC)
• Трансформаторное включение: да - требует подключения к вторичной обмотке трансформатора тока
• Габариты: 72 × 72 мм - стандартный формат для монтажа в панели
• Максимальное отклонение стрелки: 90° - угол поворота указателя для полной шкалы
• Исполнение: на переднюю панель - монтируется в отверстие корпуса
• Модульное исполнение: да - совместим с типовыми модульными рамками и панелями
• Сертификация: соответствует ГОСТ 30012.1, 8711, 22261, ГОСТ Р 52319, 51522, 51317.3.2, 51317.3.3 и ТУ 4223-023-18461115-2008
• Внесен в Госреестр средств измерений - имеет официальное утверждение типа

Совместимость и монтаж

Амперметр Э47 5000/5А класс точности 1,5 72×72 мм устанавливается в панель через прямоугольное отверстие 68×68 мм. Клеммы для подключения находятся сзади - к ним подводят провода от вторичной обмотки трансформатора тока (номиналом 5 А). Обязательно соблюдать полярность: выводы “S1” и “S2” трансформатора должны быть подключены правильно. Монтаж допускается в закрытых щитах с степенью защиты IP54 и выше. Не рекомендуется установка в местах с сильными механическими вибрациями или перепадами температур свыше +40 C.

Безопасность и стандарты

Амперметр Э47 5000/5А класс точности 1,5 72×72 мм соответствует требованиям российских государственных стандартов и прошел обязательную сертификацию. Его использование в промышленных системах законно и контролируется Росстандартом. Конструкция обеспечивает электробезопасность: изолированные клеммы, металлический экран против внешних помех, прочный корпус. Напряжение на клеммах при работе не превышает 500 В - безопасно для оператора при соблюдении правил работы с оборудованием.

Преимущества

• Высокая надежность благодаря электромагнитной системе - нет сложной электроники, которая выходит из строя при скачках напряжения
• Стандартный размер 72×72 мм - легко заменить на любой другой прибор этого формата
• Работает без внешнего питания - питание получает от измеряемого тока через трансформатор
• Чёткая шкала и яркая стрелка - удобна для наблюдения даже при плохом освещении
• Поддерживается сервисными службами - запчасти и калибровка доступны через официальных дистрибуторов IEK

Ограничения применения

• Не работает с постоянным током - только для переменного тока (AC)
• Требует обязательного подключения к трансформатору тока - нельзя использовать напрямую в цепи с током более 5 А
• Недоступна цифровая индикация - показания считываются визуально, невозможно автоматическое сбора данных
• Не подходит для сред с высокой влажностью или агрессивной средой - отсутствует герметизация
• Точность снижается при сильных внешних магнитных полях - требуется удаление от мощных двигателей или трансформаторов

Примеры использования

• Контроль нагрузки на главном входе в промышленный цех через трансформатор тока 5000/5 А
• Измерение тока в распределительном щите ЖКХ с автоматическими выключателями
• Мониторинг потребления на линии конвейера с частотным преобразователем
• Замена старого аналогового амперметра в щите на новое устройство того же формата

Практические советы

• Выбирая трансформатор тока, проверьте коэффициент трансформации - он должен точно соответствовать 5000/5 А
• Обязательно используйте перемычку между S1 и S2 на трансформаторе при отключении амперметра - во избежание пробоя изоляции
• При монтаже в щиту оставьте минимум 10 мм свободного места вокруг прибора для теплоотвода
• Проверяйте целостность стрелки перед первым включением - она должна двигаться свободно, без заеданий
• Для долговременной эксплуатации периодически очищайте стекло от пыли - грязь затрудняет считывание показаний
• Амперметр Э47 5000/5А класс точности 1,5 72×72 мм от IEK (артикул ipa10-6-5000-e) можно заменить на аналоги других брендов, если сохранён формат и класс точности
