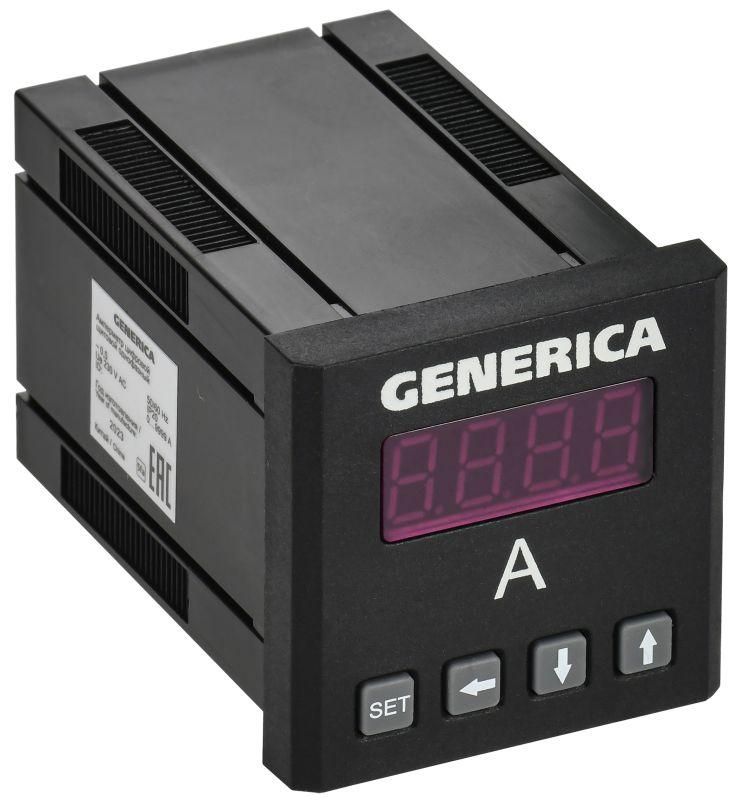

Амперметр цифровой щитовой однофазный 48х48мм LED | IDA31-5-1-0-LED-G GENERICA IEK

Амперметр цифровой щитовой однофазный 48×48 мм LED от GENERICA (артикул ida31-5-1-0-led-g) предназначен для точного измерения тока в однофазных цепях переменного тока. Устройство устанавливается в шкафы управления и распределительные щиты, работает в паре с трансформаторами тока, обеспечивая безопасную и удобную визуализацию нагрузки.

Назначение и область применения

Амперметр цифровой щитовой однофазный 48×48 мм LED используется для контроля силы тока в электрических цепях переменного тока. Применяется в низковольтных комплектных устройствах: распределительных щитах жилых домов, офисных зданий, производственных линий и оборудования. Подходит для систем автоматизации, где требуется постоянный мониторинг нагрузки без вмешательства оператора.

Технические характеристики

• Класс точности: 0.5 - погрешность измерения не более +-0.5% от верхнего предела диапазона.
• Тип тока: AC (переменный ток).
• Диапазон измерений: 0–10015 А - измеряет ток через внешний трансформатор тока, сам прибор не рассчитан на прямое включение в цепь.
• Измерительная система: цифровая - отображение значения на светодиодном экране, исключает механические погрешности.
• Модульное исполнение: да - соответствует стандартным габаритам 48×48 мм, легко монтируется в панели с отверстием такого же размера.
• Трансформаторное включение: да - требует подключения к вторичной обмотке трансформатора тока (например, ТТИ IEK).
• Исполнение: на переднюю панель - корпус выступает над поверхностью шкафа, фиксируется защелками сзади.
• Потеря мощности: 0.5 Вт - минимальное энергопотребление, не нагружает контролируемую цепь.
• Сертификация: есть - соответствие ТР ТС 004/2011 (электромагнитная совместимость) и ТР ТС 020/2011 (безопасность электрооборудования).

Совместимость и монтаж

Амперметр цифровой щитовой однофазный 48×48 мм LED совместим со всеми трансформаторами тока типа ТТИ IEK, имеющими выходной ток 5 А. Для установки необходимо:

• Вырезать в панели прямоугольное отверстие 45×45 мм (по ГОСТ 15150).
• Подключить входные клеммы прибора к выводам вторичной обмотки трансформатора тока (L1/N1 - вход, L2/N2 - выход).
• Закрепить устройство защелками с тыльной стороны - не требует болтов или дополнительных креплений.
• Убедиться, что провода подводятся снизу или с боков, чтобы не перегнуть их при закрывании шкафа.

Не допускается подключение напрямую к токоведущим проводникам - прибор не имеет внутренних токоограничивающих элементов.

Безопасность и стандарты

Амперметр цифровой щитовой однофазный 48×48 мм LED сертифицирован в соответствии с техническими регламентами ЕАЭС: ТР ТС 004/2011 (ЭМС) и ТР ТС 020/2011 (безопасность низковольтного оборудования). Обеспечивает защиту от случайного контакта с токоведущими частями благодаря изолированному корпусу и классу защиты IP20. Работает в температурном диапазоне, указанном в документации производителя - рекомендуется проверять условия эксплуатации при установке в помещениях с высокой влажностью или перепадами температур.

Преимущества

• Высокая точность (класс 0.5) позволяет использовать прибор для учета и диагностики нагрузки.
• Светодиодный дисплей хорошо виден даже при слабом освещении.
• Минимальное энергопотребление (0.5 Вт) снижает тепловые потери внутри шкафа.
• Стандартный форм-фактор 48×48 мм обеспечивает замену аналоговых приборов без изменения панели.
• Полная совместимость с трансформаторами IEK упрощает сборку и сервис.

Ограничения применения

• Не предназначена для работы с постоянным током - только переменный (AC).
• Не может работать без внешнего трансформатора тока - нельзя подключать напрямую к проводам выше 5 А.
• Не имеет функций регистрации данных - показания доступны только в режиме реального времени.
• Не рекомендуется для установки в условиях повышенной вибрации без дополнительной демпферной прокладки.
• Габариты 48×48 мм не подходят для модульных DIN-рейках - требует панельного монтажа.

Примеры использования

• Контроль тока на вводе в распределительный щит многоквартирного дома.
• Мониторинг нагрузки на станке с ЧПУ в цеху.
• Индикация рабочего тока в системе кондиционирования воздуха.
• Диагностический прибор в щите управления насосной станцией.

Практические советы

• Перед монтажом проверьте коэффициент трансформации трансформатора тока - он должен соответствовать диапазону 0–10015 А, указанными в спецификации прибора.
• При использовании нескольких амперметров в одном щите убедитесь, что все они подключены к трансформаторам с одинаковым коэффициентом - иначе показания будут некорректными.
• Не используйте прибор в качестве основного счетчика - он не имеет импульсного выхода для передачи данных в системы учёта.
• При длительной работе при максимальных токах (9000+ А) следите за температурой окружающей среды - возможен перегрев при плохой вентиляции шкафа.
• Артикул ida31-5-1-0-led-g от GENERICA полностью взаимозаменяем с аналогичными изделиями IEK - можно использовать как запасную часть.
