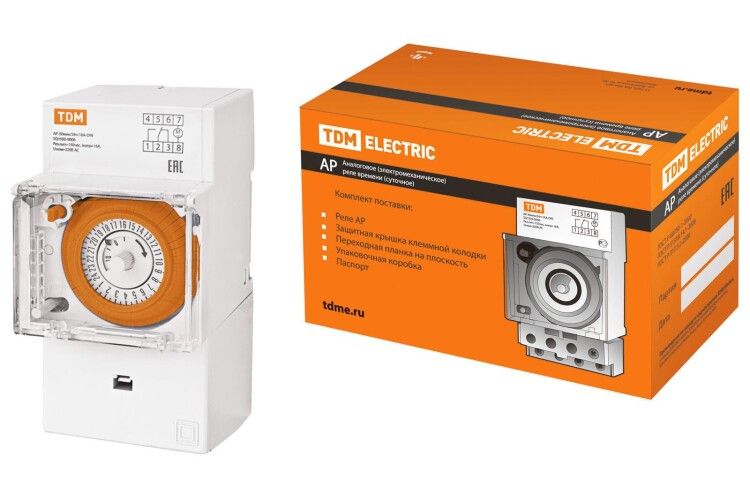

Аналоговое суточное реле АР-30мин/24ч-16А-DIN (3 модуля) | SQ1503-0006 TDM

Товарные предложения:

Реле аналог. АР-30 мин/24ч-16А-DIN TDM

21.11.2024

9 шт.

2 074,56 ₽

шт.

от 3 дней

Условия поставки аналогового суточного реле АР-30мин/24ч-16А-DIN (3 модуля) | SQ1503-0006 TDM

Купить 9 шт. аналоговых суточных реле ар-30мин/24ч-16а-din (3 модуля) | sq1503-0006 tdm могут физические июридические лица, по безналичному и наличному расчету, отгрузка производится с пункта выдачи на следующийдень после поступления оплаты.

Доставим на следующий день после оплаты, по Москве и в радиусе 200 км от МКАД, в другие регионы РФ отгружаем транспортными компаниями.

Цена аналогового суточного реле АР-30мин/24ч-16А-DIN (3 модуля) | SQ1503-0006 TDM зависит от общей суммы заказа, на сайте указана оптовая цена.

Описание

Аналоговое суточное реле АР-30мин/24ч-16А-DIN (3 модуля) от SQ1503-0006 TDM ELECTRIC предназначено для автоматизации технологических процессов в промышленных и бытовых электроустановках.

Основные преимущества:

Реле оснащено резервным подзаряжаемым источником питания, обеспечивающим работу от 72 до 300 часов при отключении сетевого питания.
Возможность пломбировки крышки клеммной колодки и защитной верхней крышки.
Может быть установлено как на DIN-рейку, так и на монтажную плоскость.
Ширина реле составляет 3 модуля, что позволяет экономить место в щитке.
Возможность смены встроенного аккумулятора.

Особенности применения:

Отчет интервалов времени и автоматическое включение/отключение электротехнического оборудования по заданному суточному циклу.

Технические характеристики:

Тип контакта: переключающий контакт.
Способ монтажа: DIN-рейка.
Программа на 24 часа: да.
Контроль кварцем: да.
Степень защиты (IP): IP20.
Годовая программа: нет.
Программа на 60 минут: да.
Ручное управление: да.
Количество каналов: 1.
Напряжение питания: 30...220 В.
Частота напряжения: 50 Гц.
Недельная программа: нет.
Точность хода в сутки: 3 секунды.
Сетевая синхронизация: нет.
Тип питающего напряжения: переменный ток (AC).
Запас хода от аккумулятора в часах: 150.
Кратчайшее время выключения канала 1: 30 минут.
Предварительный выбор переключения: да.
Контакт беспотенциального выключателя: да.
Модульная ширина (общее количество модульных расстояний): 3.
Номинальный ток переключения при 250 В переменного тока: 16 А.
Автоматическое переключение на летнее/зимнее время: нет.

Характеристики c описанием

Способ монтажа:

DIN-рейка

Способ монтажа реле определяет метод установки устройства в электрическую схему. Основные способы монтажа включают в себя: монтаж на DIN-рейку, монтаж на печатную плату (PCB), панельный монтаж и монтаж на разъем. Выбор способа монтажа влияет на удобство установки, замену, а также на надежность соединений. Для быстрого и легкого монтажа в распределительных шкафах рекомендуется использовать реле с креплением на DIN-рейку. Для компактных и интегрированных решений в электронных устройствах предпочтителен монтаж на печатную плату. Панельный монтаж подходит для установки реле на лицевые панели оборудования, где требуется доступ к элементам управления. Монтаж на разъем обеспечивает легкость замены и обслуживания реле. При выборе способа монтажа следует учитывать условия эксплуатации, необходимую частоту замен и удобство обслуживания.

Степень защиты (IP):

IP20

Степень защиты (IP) указывает на уровень защиты реле от проникновения твердых объектов и воды. Это свойство является критически важным для выбора реле в зависимости от условий эксплуатации и окружающей среды. Значения IP состоят из двух цифр: первая цифра обозначает защиту от твердых объектов, вторая - от воды. Чем выше цифры, тем лучше защита. Правильный выбор степени защиты IP обеспечивает надежную работу реле и его долговечность. IP00 означает, что реле не имеет защиты от проникновения твердых объектов и воды. Такое реле подходит только для использования в сухих, чистых и контролируемых условиях, где нет риска контакта с пылью или жидкостями. IP20 обеспечивает защиту от твердых объектов размером более 12,5 мм, но не защищает от воды. Это значение подходит для установки внутри помещений, где отсутствует риск попадания воды. IP21 обеспечивает защиту от твердых объектов размером более 12,5 мм и вертикально падающих капель воды. Это значение подходит для использования в помещениях, где возможны небольшие влажные условия, например, вблизи окон или вентиляционных отверстий. IP40 обеспечивает защиту от твердых объектов размером более 1 мм, но не защищает от воды. Это значение подходит для использования в промышленной среде, где требуется защита от мелких частиц, но не от влаги. IP41 обеспечивает защиту от твердых объектов размером более 1 мм и вертикально падающих капель воды. Это значение подходит для использования в условиях, где возможны минимальные воздействия влаги. IP54 обеспечивает защиту от пыли в количестве, которое может нарушить работу устройства, и от водяных брызг под любым углом. Это значение подходит для использования в промышленных и наружных условиях, где возможны воздействие пыли и влаги. IP55 обеспечивает защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в сложных промышленных условиях и на открытом воздухе. IP65 обеспечивает полную защиту от пыли и водяных струй под любым углом. Это значение подходит для использования в суровых условиях, включая наружные установки, где требуется высокая степень защиты от пыли и влаги. IP66 обеспечивает полную защиту от пыли и сильных водяных струй. Это значение подходит для использования в экстремальных условиях, где возможны сильные воздействия пыли и воды. IP67 обеспечивает полную защиту от пыли и временного погружения в воду на глубину до 1 метра. Это значение подходит для использования в суровых условиях, включая наружные установки и временные погружения в воду.

Напряжение питания:

30...220 В

Напряжение питания реле указывает на допустимый диапазон напряжений, при котором реле может корректно функционировать. Оно измеряется в вольтах постоянного тока (В DC) и может иметь допустимое отклонение, например, ± 10 % или ± 20 %. Важно выбирать реле с напряжением питания, соответствующим характеристикам вашей системы, чтобы обеспечить надежную работу устройства и избежать повреждений. При замене реле необходимо убедиться, что новое устройство имеет аналогичное или совместимое напряжение питания.

Тип питающего напряжения:

AC (перемен.)

Тип питающего напряжения определяет вид электрической энергии, необходимой для работы реле. Это свойство критически важно для правильного выбора реле, так как несоответствие типа питающего напряжения может привести к неправильной работе устройства или его повреждению. В зависимости от источника питания, реле могут быть рассчитаны на переменное напряжение (AC), постоянное напряжение (DC) или универсальные реле, способные работать как с переменным, так и с постоянным напряжением (AC/DC). Реле, рассчитанные на переменное напряжение (AC), предназначены для работы в сетях, где напряжение изменяется по синусоидальному закону. Такие реле часто используются в бытовых и промышленных электрических системах. Важно учитывать частоту питающей сети (обычно 50 или 60 Гц) при выборе реле. Замена AC-реле на DC-реле недопустима, так как это может привести к его повреждению. Реле на постоянное напряжение (DC) предназначены для работы в цепях, где напряжение имеет постоянное значение. Эти реле часто используются в автомобильной технике, системах бесперебойного питания и других приложениях, где используется аккумуляторное питание. При выборе DC-реле важно учитывать номинальное напряжение и полярность. Замена DC-реле на AC-реле также недопустима. Универсальные реле, способные работать как с переменным, так и с постоянным напряжением (AC/DC), обеспечивают большую гибкость в применении. Такие реле могут использоваться в различных системах, где возможны как переменное, так и постоянное напряжение. Это делает их универсальным решением, но при выборе важно учитывать номинальные значения напряжения и тока для обоих типов питания.

Модульная ширина (общ. кол-во модульных расстояний):

Модульная ширина (общ. кол-во модульных расстояний) указывает на ширину реле в стандартных модульных единицах, обычно измеряемых в модулях (1 модуль = 18 мм). Это свойство определяет, сколько места реле займет на монтажной рейке, что важно для планирования и оптимизации пространства в электрических шкафах и распределительных щитах. Реле с модульной шириной 1 занимает один модуль (18 мм) на монтажной рейке. Подходит для компактных установок с ограниченным пространством. Реле с модульной шириной 2 занимает два модуля (36 мм) на монтажной рейке. Обеспечивает больше места для подключения и может быть удобнее для обслуживания. Реле с модульной шириной 3 занимает три модуля (54 мм) на монтажной рейке. Подходит для более сложных реле с дополнительными функциями или контактами. Реле с модульной шириной 4 занимает четыре модуля (72 мм) на монтажной рейке. Используется для реле с большим количеством контактов или встроенными защитными устройствами. Реле с модульной шириной 4.5 занимает четыре с половиной модуля (81 мм) на монтажной рейке. Предназначено для специфических применений, где требуется немного больше места, чем стандартные 4 модуля. Реле с модульной шириной 1.5 занимает полтора модуля (27 мм) на монтажной рейке. Оптимально для ситуаций, где требуется чуть больше места, чем один модуль, но меньше, чем два. Реле с модульной шириной 0.5 занимает полмодуля (9 мм) на монтажной рейке. Применяется в очень компактных установках, где пространство критически ограничено. Реле с модульной шириной 6 занимает шесть модулей (108 мм) на монтажной рейке. Используется для крупных реле с многочисленными функциями и контактами, требующих значительного пространства для подключения и обслуживания.

Характеристики

Тип контакта

Переключающий контакт

Программа на 24 ч

Да

Контроль кварцем

Да

Годовая программа

Нет

Программа на 60 мин

Да

Ручное управление

Да

Количество каналов

Частота напряжения

50 Гц

Недельная программа

Нет

Точность хода в сутки

3 с

Сетевая синхронизация

Нет

Запас хода от аккумулятора в часах

150

Кратчайшее время выключения канал 1

30 мин

Предварительный выбор переключения

Да

Контакт беспотенциального выключателя

Да

Номинальный ток переключения при 250 В перемен. тока

16 А

Автоматическое переключение на летнее/зимнее время

Нет

Сертификаты

Сертификат соответствия

PDF

Декларация о соответствии

PDF
