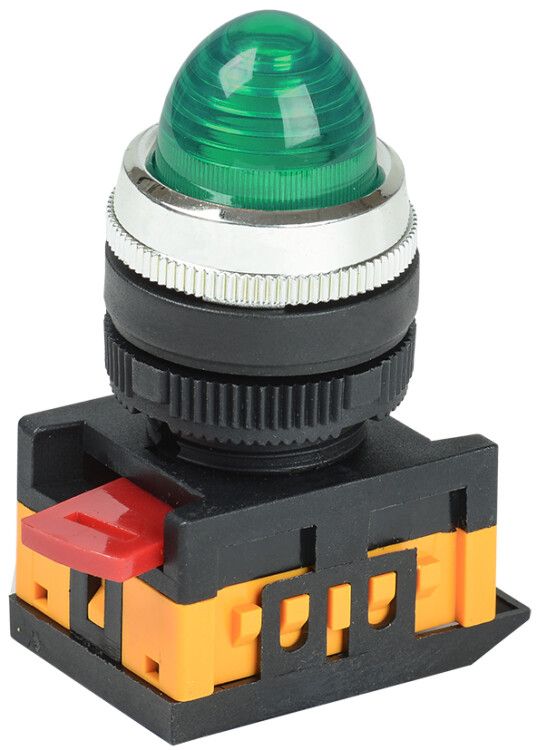

Лампа светосигнальная AL-22 d22мм 240В AC зел. цилиндр неон IEK BLS20-AL-K06

Лампа светосигнальная AL-22 от IEK - это надёжный индикатор состояния цепей с зелёным свечением, рассчитанный на работу в промышленных условиях. Артикул bls20-al-k06 подходит для установки в щиты и панели управления, где требуется четкая визуальная сигнализация.

Назначение и область применения

Лампа светосигнальная AL-22 используется для визуальной индикации работы оборудования: включение/выключение, готовность системы, нормальный режим. Подходит для монтажа в распределительных щитах, пультах управления, станках, конвейерах и других устройствах промышленной автоматизации. Цвет свечения - зелёный - обычно означает «работает» или «включено».

Технические характеристики

• Номинальное напряжение: 230 В переменного тока (AC)
• Номинальный ток: 0,001 А (1 мА)
• Диаметр корпуса: 22 мм - соответствует стандартному отверстию для монтажа
• Тип цоколя: BA9s - двухконтактный штыревой, совместим с патронами этого типа
• Тип линзы: высокая - обеспечивает равномерное и яркое свечение
• Степень защиты: IP40 - защищена от предметов больше 1 мм, но не от воды
• Способ монтажа: через монтажную плату (панель) с фиксацией в отверстии 22 мм
• Цвет переднего кольца: хром - устойчив к царапинам, эстетичен
• Срок службы: до 10 лет при соблюдении условий эксплуатации
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, в помещениях с умеренной влажностью
• Комплектация: лампа уже установлена - не требует самостоятельной замены лампочки
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к электрооборудованию для систем управления

Совместимость и монтаж

Лампа светосигнальная AL-22 монтируется в панель через круглое отверстие диаметром 22 мм. Крепление осуществляется с помощью переднего хромированного кольца, которое фиксируется винтом с тыльной стороны. Для подключения используются два провода, которые затягиваются винтовыми клеммами на цоколе BA9s. Не требует специальных инструментов - достаточно отвертки. Совместима с любыми панелями, имеющими стандартное отверстие 22 мм и подходящую монтажную плату.

Безопасность и стандарты

Лампа светосигнальная AL-22 соответствует ГОСТ Р 50030.5.1, что гарантирует её безопасность в промышленных сетях. Степень защиты IP40 предотвращает попадание твёрдых частиц размером более 1 мм, но не защищает от брызг и влаги - поэтому не применяется во влажных средах или на улице. Напряжение 230 В AC указывает на использование в бытовых и промышленных сетях 220–240 В.

Преимущества

• Встроенная лампа - не нуждается в замене в течение всего срока службы (до 10 лет)
• Фиксация с передним кольцом - прочная и удобная установка без дополнительных креплений
• Высокая линза - создаёт равномерное, хорошо видимое свечение даже издалека
• Хромированное кольцо - устойчиво к коррозии и механическому воздействию
• Соответствие ГОСТ - позволяет использовать в официальных проектах и сертифицированных системах

Ограничения применения

• Не предназначен для использования во влажных, пыльных или открытых помещениях - IP40 недостаточен для таких условий
• Не работает от постоянного тока (DC) - только от переменного 230 В
• Не подходит для установки в местах с частыми вибрациями без дополнительной амортизации
• Не имеет функции мигания - только постоянное свечение; для мигающих сигналов нужны другие модели
• Требуется точное соответствие диаметра отверстия 22 мм - меньшее или большее отверстие потребуют адаптеров

Примеры использования

• Индикация включения насоса в системе водоснабжения
• Сигнал «готово» на пульте управления конвейером
• Индикатор рабочего режима в распределительном щите жилого дома
• Обозначение активного контура в системе автоматического освещения
• Состояние запуска станка в цехе

Практические советы

• При монтаже проверьте глубину панели - убедитесь, что есть место для крепления задней части лампы
• Подключайте провода строго к контактам цоколя BA9s - перепутанные полярности не повредят лампу, так как она работает от переменного тока
• Не используйте в качестве основного источника света - это индикатор, а не осветительный элемент
• При замене старой лампы - убедитесь, что новая имеет тот же тип цоколя (BA9s) и диаметр 22 мм
• Для многоканальных панелей рекомендуется использовать одинаковые модели - это упрощает обслуживание и снижает риск ошибок
