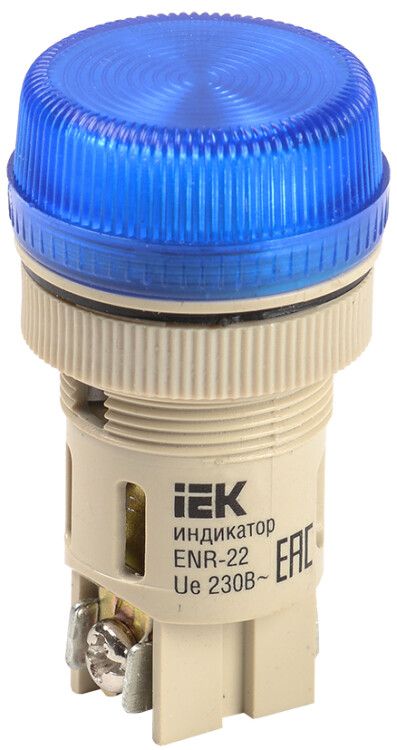

Лампа светосигнальная ENR-22 d22мм 240В AC син. цилиндр неон IEK BLS40-ENR-K07

Лампа светосигнальная ENR-22 от IEK - это компактный индикатор для визуального отображения состояния цепей в электрощитах и промышленном оборудовании. Модель ENR-22 с синей линзой и напряжением 230 В переменного тока подходит для установки в ограниченном пространстве благодаря малому диаметру 22 мм и типу монтажа на плату.

Назначение и область применения

Лампа светосигнальная ENR-22 используется для индикации включения/выключения оборудования, наличия напряжения или аварийных ситуаций. Подходит для установки в распределительных щитах, пультах управления, станках, конвейерах и других устройствах, где требуется четкая визуальная сигнализация. Цвет линзы - синий - применяется для обозначения готовности системы, нормального режима работы или информационных сигналов.

Технические характеристики

• Тип тока: переменный (AC), номинальное напряжение - 230 В
• Диаметр корпуса: 22 мм - соответствует стандартному отверстию для монтажа
• Цвет линзы: синий, плоская форма - обеспечивает равномерное рассеивание света
• Тип цоколя: BA9s - совместим с патронами этого стандарта
• Номинальный ток: 0,001 А (1 мА) - очень низкое потребление энергии
• Степень защиты: IP40 - защищена от твердых частиц крупнее 1 мм, но не от воды
• Способ монтажа: на монтажную плату - фиксируется через отверстие и припаивается или закрепляется в гнезде
• Подключение: винтовые зажимы - надежное и простое соединение проводов
• Комплектация: с установленной неоновой лампой - не требует самостоятельной замены лампы при покупке
• Климатическое исполнение: УХЛ4 - работает при температуре от −25C до +40C, умеренно влажный климат
• Нормативный документ: ГОСТ Р 50030.5.1 - соответствие требованиям к электрооборудованию для управления

Совместимость и монтаж

Лампа ENR-22 устанавливается в отверстие диаметром 22 мм на печатную плату или панель. Для монтажа необходимо просверлить отверстие точно по размеру - допуск менее +-0,5 мм. Контакты подключаются через винтовые зажимы: красный провод - фаза, синий - ноль (по цветовой маркировке). Лампа не требует внешнего балластного сопротивления - оно уже встроено в неоновый элемент. Совместима с любыми патронами типа BA9s, в том числе от других производителей.

Безопасность и стандарты

Лампа светосигнальная ENR-22 соответствует ГОСТ Р 50030.5.1, что гарантирует безопасность при использовании в системах автоматизации. Степень защиты IP40 предотвращает попадание инструментов и крупных частиц внутрь, но не защищает от влаги - не рекомендуется для открытых площадок или мест с возможностью брызг. Напряжение 230 В AC соответствует сетевому стандарту России и стран СНГ.

Преимущества

• Высокая долговечность неоновой лампы - срок службы до 20 000 часов
• Низкое энергопотребление - 0,001 А позволяет использовать в цепях с минимальной нагрузкой
• Простота замены - при выходе из строя можно заменить только лампу, не всю арматуру
• Чёткий контраст синего свечения - хорошо виден даже при ярком освещении
• Фиксированная конструкция - не требует дополнительных креплений при монтаже на плату

Ограничения применения

• Не предназначен для использования во влажных средах - IP40 не защищает от воды
• Не подходит для установки в условиях высоких механических ударов - хрупкая линза
• Напряжение 230 В - нельзя применять в цепях постоянного тока или с другим напряжением (например, 12 В DC)
• Не имеет функции мигания - для импульсной индикации нужен внешний контроллер
• Ограниченный угол рассеивания - свет направлен вперед, плохо виден сбоку

Примеры использования

• Индикация включения питания в бытовом и промышленном щите
• Обозначение рабочего состояния насоса, вентилятора или конвейера
• Сигнализация “готово” на пульте управления станком
• Визуальный контроль наличия напряжения в цепи автоматического выключателя
• Интеграция в панели управления HVAC-системами

Практические советы

• При монтаже проверьте глубину отверстия - корпус ENR-22 выступает на 8–10 мм, убедитесь, что он не задевает соседние детали
• Для удобства обслуживания используйте патроны с фиксацией - так проще менять лампу без выпаивания
• Не перегревайте место пайки - длительный нагрев может повредить неоновую лампу внутри
• При сборке щита комбинируйте с другими цветами (красный, желтый, белый) для семантической индикации: синий = готовность, красный = авария
• Запасные лампы для ENR-22 доступны отдельно - артикулы IEK bls40-enr-k07 подходят для замены
