Аварийный + дополнительный контакт с проводами ВА-99М 630 |mccb99m-630-alax-w|EKF

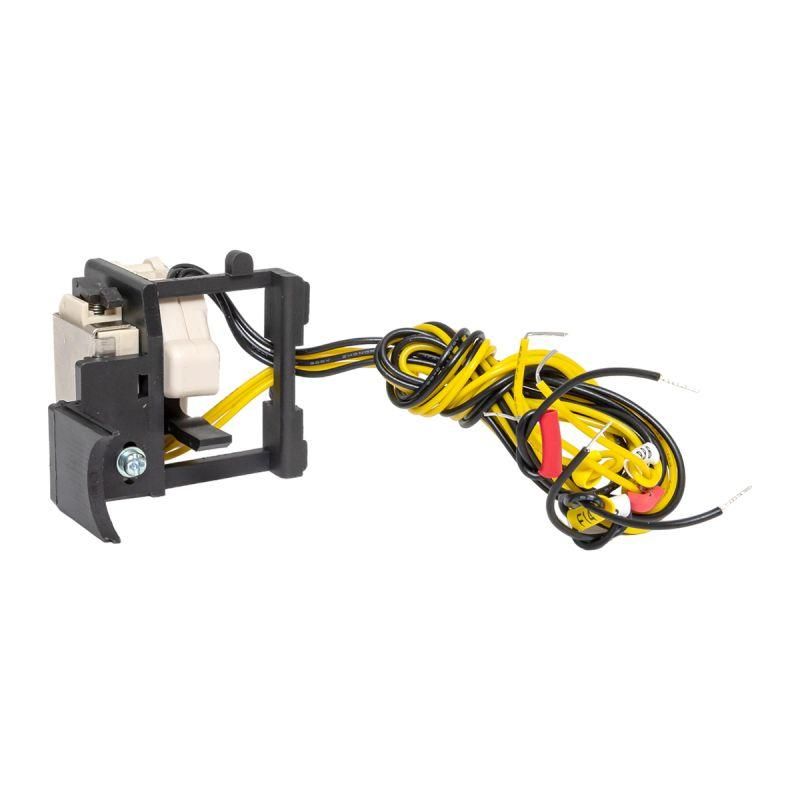

Контакт дополнительный и аварийный ВА-99М 630 с проводами от EKF предназначен для установки на автоматические выключатели серии ВА-99М и обеспечивает передачу сигналов о состоянии силовых контактов и срабатывании защиты. Артикул mccb99m-630-alax-w позволяет точно идентифицировать компонент при закупке и замене.

Назначение и область применения

Контакт дополнительный и аварийный ВА-99М 630 с проводами используется для удалённой сигнализации состояния автоматического выключателя. Он передаёт информацию о двух событиях:

• Дополнительный контакт - показывает текущее положение силовых контактов (включено/выключено), что необходимо для контроля работы оборудования в системах управления.
• Аварийный контакт - срабатывает только при отключении выключателя из-за перегрузки, короткого замыкания, действия независимого расцепителя, расцепителя минимального напряжения или кнопки «ТЕСТ». Это позволяет отличить штатное отключение от аварийного.

Подходит для использования в щитах управления, на производстве, в системах автоматизации станков, конвейеров, насосов и других устройств, где требуется точная диагностика причин отключения.

Технические характеристики

• Номинальный рабочий ток: 0,6 А - допустимый ток через контакты для цепей управления, не более.
• Тип подключения: винтовые зажимы - надёжное и проверенное соединение, подходящее для медных проводов до 1,5 мм2.
• Количество переключающих контактов: 2 - один дополнительный, один аварийный, каждый работает независимо.
• Способ монтажа: монтаж сбоку - устанавливается на боковую поверхность автомата ВА-99М 630, не требует демонтажа корпуса.

Совместимость и монтаж

Контакт дополнительный и аварийный ВА-99М 630 с проводами совместим исключительно с автоматическими выключателями серии ВА-99М 630 от EKF. Установка выполняется путём защёлкивания на специальный фиксирующий механизм сбоку от корпуса выключателя. Подключаются провода к винтовым клеммам - предварительно зачищенные, без заусенцев. Напряжение в цепи управления не должно превышать 48 В переменного или постоянного тока. Кабель питания не должен иметь жил больше 1,5 мм2 - иначе возможен плохой контакт и нагрев.

Безопасность и стандарты

Изделие соответствует требованиям ГОСТ Р 50030.2 и международному стандарту IEC 60947-2. Применяется в соответствии с правилами устройства электроустановок (ПУЭ). Максимальная температура окружающей среды - +40 C, нижний порог - −25 C. Не предназначен для эксплуатации во взрывоопасных зонах.

Преимущества

• Объединяет две функции (дополнительный и аварийный контакт) в одном модуле - экономит место в щите и снижает количество компонентов.
• Предварительно смонтированные провода - ускоряют установку, исключают ошибки при подключении.
• Фиксация сбоку - не требует снятия крышки или отсоединения силовых кабелей при замене.
• Работает в паре с выключателями ВА-99М - гарантирует механическую и электрическую совместимость.

Ограничения применения

• Не совместим с другими сериями автоматических выключателей - даже аналогичными по габаритам.
• Недопустимо использовать в цепях с током выше 0,6 А - риск оплавления контактов и выхода из строя.
• Не рассчитан на частые коммутации - применяется только для сигнализации, а не для регулярного включения/отключения нагрузки.
• Запрещена установка на выключатели с другим типом крепления (например, верхним или задним).

Примеры использования

• На конвейере: сигнал «авария» запускает световой указатель и останавливает линию, пока не будет устранена причина отключения.
• В системе освещения: дополнительный контакт информирует PLC о том, что автомат включен, и активирует индикацию на пульте.
• На насосной станции: аварийный контакт отправляет данные в SCADA-систему при срабатывании теплового расцепителя - помогает быстрее найти причину перегрузки.

Практические советы

• Перед установкой убедитесь, что выключатель ВА-99М 630 полностью отключён и обесточен.
• Проверьте посадочные места на наличие повреждений - деформированный фиксатор не позволит плотно защёлкнуть контакт.
• При подключении проводов затягивайте винты равномерно, без усилия - перетягивание может сломать пластиковую клемму.
• Для удобства обслуживания используйте цветную маркировку проводов: красный - аварийный контакт, синий - дополнительный.
• Если нужен контакт с другим числом полюсов - выбирайте другие модели серии ВА-99М, так как данный артикул mccb99m-630-alax-w имеет только два контакта.
