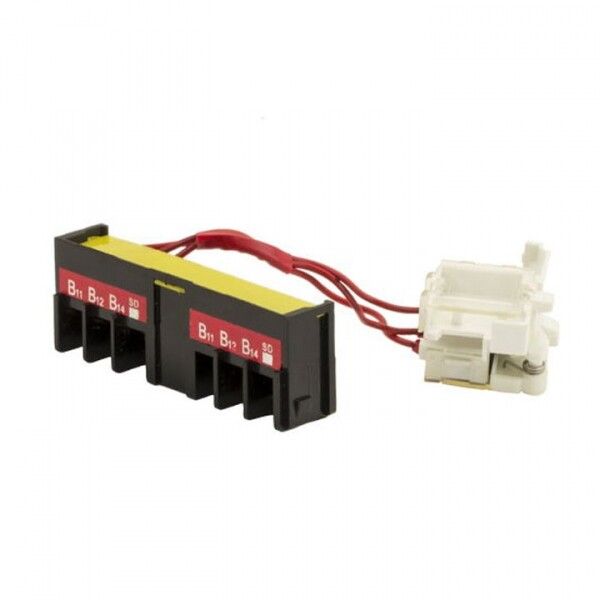

Контакт аварийный к выключателю автоматическому ВА-99М 630 от EKF предназначен для передачи сигнала о срабатывании автомата в систему управления или контроля. Этот элемент используется совместно с автоматическим выключателем ВА-99М 630 серии PROxima и позволяет оперативно реагировать на отключение цепи - например, запуская световую сигнализацию или останавливая технологический процесс.

Назначение и область применения

Контакт аварийный к выключателю автоматическому ВА-99М 630 - это вспомогательный контакт, который замыкается или размыкается при срабатывании автомата. Он не управляет силовой цепью, а служит для передачи информации: сигнал «авария» или «отключен». Применяется в системах автоматизации, где важно знать состояние выключателя без визуального осмотра. Подходит для установки на станках, конвейерах, насосных станциях, системах вентиляции и других объектах с требованием удалённого контроля.

Технические характеристики

• Номинальный рабочий ток: 0,6 А - подходит для слаботочных цепей управления, не для питания нагрузок.
• Рабочее напряжение: 220 В - рассчитан на использование в сетях переменного тока до 220 В.
• Количество переключающих контактов: 2 (1 нормально открытый - НО, 1 нормально закрытый - НЗ).
• Тип подключения: круглый проводник или медная полоса - допускает подсоединение провода до 1,5 мм2 или шины шириной до 6 мм.
• Степень защиты: IP20 - защищён от прикосновений к токоведущим частям, но не от пыли и влаги; применяется только внутри щита.
• Способ монтажа: монтаж сбоку - устанавливается в специальное гнездо на боковой стенке выключателя ВА-99М 630.
• Климатическое исполнение: УХЛ3 - работает при температуре от −40 C до +40 C, в условиях повышенной влажности, но без прямого воздействия воды.
• Цвет: черный - соответствует цвету корпуса выключателей серии PROxima.
• Соответствие стандарту: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98) - обеспечивает совместимость и надёжность в рамках международных требований.

Совместимость и монтаж

Контакт аварийный к выключателю автоматическому ВА-99М 630 совместим только с автоматами этой же модели и серии - ВА-99М 630 от EKF. Не подходит для других серий или брендов. Монтируется исключительно после демонтажа верхней крышки выключателя. Для установки:

1. Открутите два винта крепления верхней крышки.
2. Вставьте контакт в предусмотренное гнездо на боковой стенке корпуса.
3. Подключите провода к клеммам - используйте проводник до 1,5 мм2 или медную полосу.
4. Аккуратно уложите провода в боковые пазы, не перегибая их.
5. Зафиксируйте колодку, выдвинув фальш-накладки и защёлкнув их.
6. Соберите крышку в обратном порядке.

Не пытайтесь устанавливать контакт без снятия крышки - он не вставится. После монтажа проверьте механическую связь: при ручном отключении автомата контакт должен изменить своё положение.

Безопасность и стандарты

Контакт аварийный к выключателю автоматическому ВА-99М 630 соответствует требованиям ГОСТ Р 50030.2-2010, что гарантирует безопасность коммутации и изоляцию в условиях перегрузок. IP20 не обеспечивает защиту от внешних факторов - поэтому применение возможно только во внутренних распределительных устройствах, защищённых от попадания пыли и влаги. Не используйте в сырых помещениях, на улице или в зонах с высокой запылённостью без дополнительной герметизации корпуса.

Преимущества

• Простая установка - не требует сверления или доработки корпуса выключателя.
• Фиксированная механическая связь с основным механизмом - контакт срабатывает точно при срабатывании автомата, без задержек.
• Совместимость с другими аксессуарами серии PROxima - можно одновременно установить несколько модулей (например, расцепитель + контакт).
• Чёрный цвет и форма обеспечивают эстетичное сочетание с корпусом выключателя ВА-99М 630.

Ограничения применения

• Не предназначена для работы с токами выше 0,6 А - возможен оплавление контактов.
• Не подходит для постоянного подключения мощных нагрузок - только для сигнальных цепей (реле, контроллеры, индикация).
• Только для монтажа в щитах с доступом к боковым гнёздам - нельзя использовать в компактных или забитых шкафах без свободного места.
• Не работает при отсутствии установленного выключателя ВА-99М 630 - самостоятельное применение невозможно.
• IP20 - не годится для помещений с высокой влажностью, пылью или риском брызг воды.

Примеры использования

• На конвейере: при отключении автомата контакт отправляет сигнал на пульт управления - оператор сразу видит причину остановки.
• В системе вентиляции: сработавший контакт активирует резервный вентилятор через реле.
• В производственном цеху: контакт подключён к световому табло - горит красный индикатор при аварийном отключении.
• В системе учёта энергопотребления: сигнал с контакта записывается в SCADA-систему для анализа частоты отключений.

Практические советы

• Перед монтажом убедитесь, что выключатель ВА-99М 630 полностью обесточен - даже при отключённом автомате есть опасность напряжения на входе.
• Выбирайте провода с достаточным запасом по длине - чтобы не натягивать их при сборке.
• Обязательно проверяйте работу контакта после сборки: вручную переведите автомат в положение “выкл” и замерьте сопротивление на выходе контакта - оно должно меняться.
• Если нужен более надёжный контакт с защитой IP65 - выбирайте другие решения, так как этот контакт не имеет такой степени защиты.
• Храните запасные контакты в сухом месте - они чувствительны к окислению контактов при длительном хранении в условиях высокой влажности.
