Аварийный контакт к ВА-99М 400 EKF Basic | mccb99m-a-004

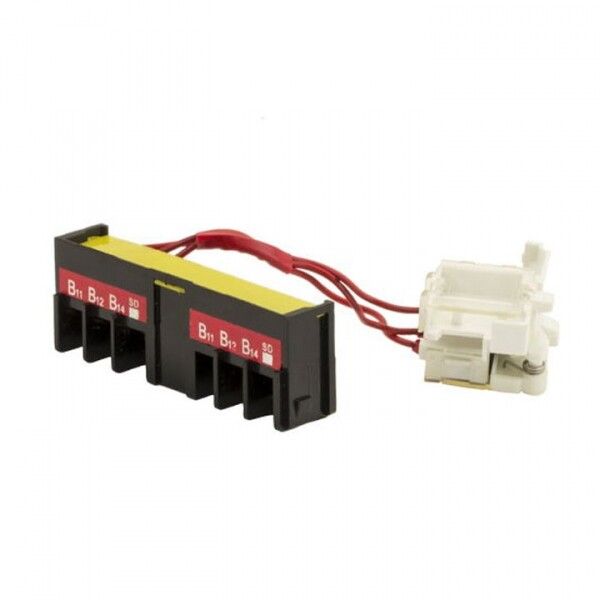

Контакт аварийный к выключателю автоматическому ВА-99М 400 от EKF предназначен для передачи сигнала о срабатывании автомата в систему управления или контроля. Этот элемент используется в составе автоматического выключателя ВА-99М 400 и позволяет оперативно реагировать на аварийные ситуации - например, отключение цепи из-за перегрузки или КЗ.

Назначение и область применения

Контакт аварийный к выключателю автоматическому ВА-99М 400 - это вспомогательный элемент, который работает совместно с автоматическим выключателем серии PROxima. Он не управляет силовой цепью, а лишь передаёт сигнал о состоянии автомата: сработал он или нет. Применяется в системах автоматизации, где важно знать, произошло ли отключение питания - например, в промышленных станках, конвейерах, системах освещения или HVAC.

Технические характеристики

• Рабочее напряжение: 220 В - подходит для стандартных сетей переменного тока в бытовой и промышленной среде;
• Номинальный ток: 0,6 А - рассчитан на слаботочные цепи управления, не для коммутации мощных нагрузок;
• Количество контактов: 2 шт. - один нормально замкнутый (НО), один нормально разомкнутый (НА);
• Тип подключения: круглый проводник или медная полоса - удобен для подмотки или установки на клеммы;
• Степень защиты: IP20 - защищён от доступа пальцами и крупных предметов, но не от пыли и влаги;
• Способ монтажа: монтаж сбоку - устанавливается внутрь корпуса выключателя ВА-99М 400 через специальное гнездо;
• Климатическое исполнение: УХЛ3 - допустимо использование в помещениях с умеренным климатом, температурой от −25C до +40C и относительной влажностью до 80%;
• Соответствие стандарту: ГОСТ Р 50030.2-2010 (МЭК 60947-2-98) - соответствует требованиям к аппаратам низковольтного распределения.

Совместимость и монтаж

Контакт аварийный к выключателю автоматическому ВА-99М 400 совместим только с автоматами серии EKF PROxima модели ВА-99М 400. Не подходит для других серий или брендов.

Монтаж выполняется внутри корпуса выключателя:

1. Открутите винты крепления верхней крышки автомата;
2. Вставьте контакт в предусмотренное гнездо сбоку корпуса - он фиксируется механически;
3. Подведите провода к контактам (диаметром до 1,5 мм2 или медную полосу шириной до 6 мм);
4. Аккуратно уложите проводники в боковые пазы, не перегибая их;
5. Зафиксируйте колодки, выдвинув фальш-накладки;
6. Соберите корпус в обратном порядке.

Не используйте инструменты для принудительной установки - есть риск повредить механизм переключения.

Безопасность и стандарты

Контакт аварийный к выключателю автоматическому ВА-99М 400 соответствует ГОСТ Р 50030.2-2010, что гарантирует безопасность работы в условиях промышленного оборудования. Степень защиты IP20 исключает случайный доступ к токоведущим частям, но не обеспечивает защиту от пыли и влаги - поэтому применение возможно только в сухих, закрытых щитах.

Преимущества

• Простая и надёжная механическая связь с основным автоматом - сигнал всегда точно отражает состояние аппарата;
• Форм-фактор стандартизирован - легко заменяется при необходимости;
• Поддерживает как НО, так и НА контакты - даёт гибкость в проектировании схем управления;
• Произведён в России компанией EKF - обеспечен сервис и наличие запчастей.

Ограничения применения

• Не предназначена для коммутации силовых цепей - максимальный ток всего 0,6 А;
• IP20 - нельзя использовать во влажных, пыльных или открытых местах;
• Совместим только с моделями ВА-99М 400 - не подходит для других типов автоматов даже от EKF;
• Требует демонтажа крышки автомата для установки - невозможно установить «на лету» без отключения питания.

Примеры использования

• Сигнализация отключения насоса на водонапорной станции - при срабатывании ВА-99М 400 контакт отправляет сигнал на пульт диспетчерской;
• Автоматическая остановка конвейера при перегрузке - контакт подключён к контроллеру PLC;
• Индикация состояния в распределительном щите - зелёный/красный индикатор на панели зависит от положения контакта.

Практические советы

• Перед установкой проверьте, что автомат полностью отключен - даже малый ток в цепи управления может вызвать помехи;
• Используйте провода сечением не более 1,5 мм2 - большие жилы не войдут в клемму;
• Обязательно убедитесь, что контакт установлен правильно - неверная ориентация может привести к постоянному замыканию или разрыву сигнала;
• При сборке следите, чтобы провода не попали между движущимися частями автомата - это вызовет отказ;
• Для долговечности рекомендуется периодически проверять целостность контактов - окисление может нарушить передачу сигнала.
