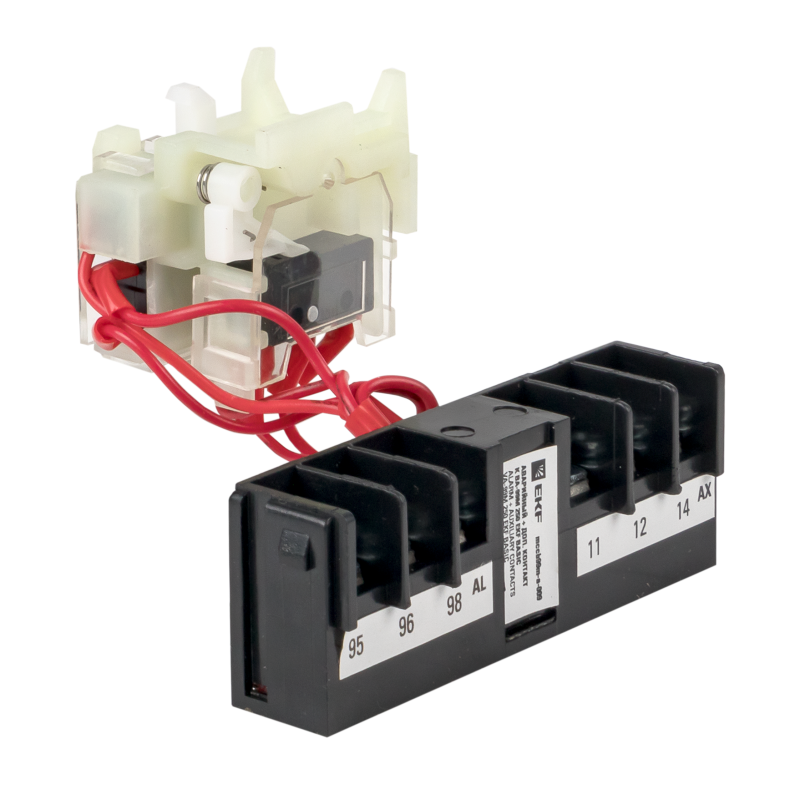

Аварийный + дополнительный контакт ВА-99М 400 EKF - mccb99m-400-alax

Контакт вспомогательный аварийный + дополнительный 400А 0.6А 0НО 0НЗ 2-переключающий от EKF предназначен для передачи сигналов о состоянии автомата ВА-99М - как о его обычном включении/выключении, так и о срабатывании из-за аварии. Артикул mccb99m-400-alax используется исключительно с сериями выключателей ВА-99М.

Назначение и область применения

Этот контакт устанавливается на автоматический выключатель ВА-99М и служит двум целям:

• Дополнительный контакт - сообщает о текущем положении силовых контактов выключателя: включен он или отключен вручную.
• Аварийный контакт - реагирует только на срабатывание автомата по причине перегрузки, короткого замыкания, действия независимого расцепителя, расцепителя минимального напряжения или кнопки «ТЕСТ».

Используется в системах управления, сигнализации и контроля состояния электрооборудования - например, в щитах автоматизации, на конвейерах, насосных станциях, промышленных установках.

Технические характеристики

• Тип изделия: Контакт вспомогательный аварийный + дополнительный
• Номинальный ток: 0,6 А - допустимый ток через контактные группы, не более
• Количество переключателей: 1 - один механический переключающий элемент, выполняющий две функции одновременно
• Тип подключения: Клеммное - провода фиксируются в зажимах, без пайки
• Количество нормально открытых (НО) контактов: 0
• Количество нормально закрытых (НЗ) контактов: 0

Обратите внимание: этот контакт не имеет классических НО/НЗ-структур. Он работает как двухпозиционный переключатель, который меняет состояние при каждом изменении положения автомата - включено/отключено или сработал/не сработал. Это значит, что он не просто “замыкает” или “размыкает”, а “переключает” между двумя состояниями.

Совместимость и монтаж

Контакт вспомогательный аварийный + дополнительный 400А 0.6А 0НО 0НЗ 2-переключающий совместим только с автоматическими выключателями серии ВА-99М от EKF. Установка происходит на специальный шток механизма выключателя - не требует инструментов, фиксируется защелкой. Подключение - клеммная колодка с зажимами под провода до 1,5 мм2. Монтировать можно только при отключенном питании. После установки проверьте надежность соединений и работу контакта вручную - перемещая рычаг выключателя.

Безопасность и стандарты

Произведён в соответствии с требованиями ГОСТ Р 50030.2 и IEC 60947-5-1. Соответствует классу защиты IP20. Работает в температурном диапазоне от -25C до +60C. Не предназначен для работы во взрывоопасной среде или при наличии агрессивных газов.

Преимущества

• Сочетает два типа сигналов (дополнительный и аварийный) в одном компактном модуле - экономит место в щите
• Не требует внешнего питания - полностью механическая связь с выключателем
• Устойчив к вибрациям и частым коммутациям благодаря прочному корпусу
• Легко диагностируется: по состоянию контакта можно определить, был ли отказ по току или просто ручное отключение

Ограничения применения

• Не подходит для других серий автоматов - даже аналогичных по номиналу (например, ВА-99, ВА-98, другие бренда)
• Рабочий ток ограничен 0,6 А - нельзя использовать для управления мощными нагрузками, только для сигналов в цепях управления
• Не имеет НО/НЗ-контактов - не подойдет, если требуется именно размыкание или замыкание цепи в покое
• Не рассчитан на частые ручные переключения - предназначен только для реакции на действия автомата

Примеры использования

• На пульте управления конвейером - горит лампа «Автомат отключен» при ручном отключении и «Авария!» при срабатывании по перегрузке
• В системе SCADA - вход дискретного сигнала от этого контакта позволяет отслеживать причины отключения оборудования
• В щитах водоснабжения - сигнал «авария» запускает SMS-уведомление оператору при срабатывании автомата

Практические советы

• Перед установкой убедитесь, что вы используете именно ВА-99М - другие модели не имеют подходящего крепления
• Подключайте только слаботочные цепи (сигналы, реле, PLC) - максимальный ток 0,6 А
• Проверяйте работоспособность после монтажа: медленно переведите выключатель в положение ON/OFF - контакт должен четко переключаться
• Не пытайтесь адаптировать его под другие автоматы - даже если внешне похожи, механизм несовместим
• При замене - всегда используйте оригинальный артикул mccb99m-400-alax; аналоги могут не обеспечить точную синхронизацию с расцепителем
