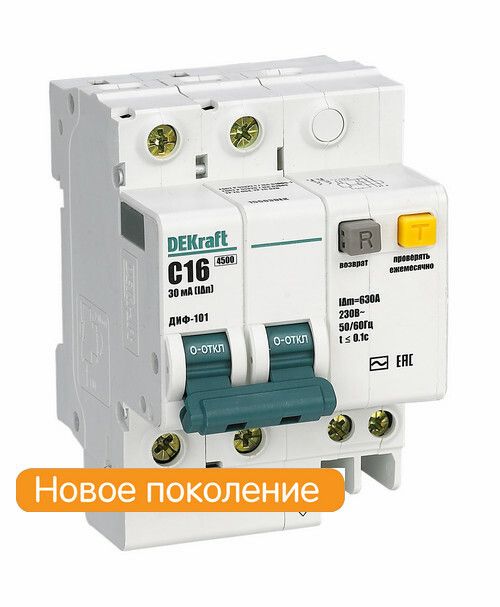

Выключатель автоматический дифференциального тока со встроенной защитой от сверхтоков ДИФ-101 2Р 20А 300мА AC D | 15132DEK DEKraft APC

Автоматический выключатель дифференциального тока ДИФ-101 от DEKraft - двухполюсное устройство с интегрированной защитой от сверхтоков и утечек тока, предназначенное для обеспечения безопасности в бытовых и промышленных электросетях. Номинальный ток 20 А, порог срабатывания по утечке 300 мА и характеристика D делают его подходящим решением для нагрузок с высокими пусковыми токами.

Назначение и область применения

ДИФ-101 сочетает в себе функции автоматического выключателя и устройства защитного отключения (УЗО). Он защищает электропроводку и оборудование от:

• коротких замыканий и перегрузок - благодаря встроенной тепломагнитной защите;
• утечек тока через изоляцию или человека - при значении утечки 300 мА.

Подходит для установки в щитках жилых домов, офисов, производственных цехов, где используются мощные потребители: насосы, компрессоры, станки, конвейеры. Применяется в сетях переменного тока 230 В / 50–60 Гц, допускает работу при температуре от -40 C до +60 C.

Технические характеристики

• Номинальный ток: 20 А
• Тип утечки: переменный ток (AC) - реагирует только на синусоидальные утечки, не на импульсные или постоянные
• Дифференциальный ток срабатывания: 300 мА (0,3 А)
• Номинальное напряжение: 230 В
• Количество полюсов: 2 (L+N, нейтраль коммутируется)
• Характеристика срабатывания: D - позволяет выдерживать пусковые токи до 10–20 крат от номинала, идеально для двигателей и трансформаторов
• Отключающая способность: 4,5 кА - способен безопасно отключить цепь при КЗ с током до этого значения
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от воды и пыли
• Частота: 50/60 Гц
• Ширина: 7 модулей (126 мм)
• Глубина монтажа: 73 мм
• Макс. сечение кабеля: 25 мм2
• Климатическое исполнение: УХЛ4 - рассчитан на умеренные и холодные климатические зоны с возможностью работы в неотапливаемых помещениях
• Тип монтажа: на DIN-рейку
• Исполнение: стационарное

Совместимость и монтаж

ДИФ-101 устанавливается на стандартную DIN-рейку шириной 35 мм. Монтаж выполняется с помощью фиксирующего защелкивающего механизма - достаточно совместить корпус с рейкой и надавить до характерного щелчка. Обязательно соблюдать полярность: вход L/N - сверху, выход - снизу. Коммутируемый нейтральный проводник требует правильного подключения - нельзя использовать с системами TN-C, так как ноль не должен разрываться в таких схемах. Подключение кабелей - до 25 мм2, рекомендуется использовать наконечники для многожильных проводов. Совместим с аксессуарами серии ВА-101 (например, блоки сигнализации, дополнительные контакты).

Безопасность и стандарты

ДИФ-101 соответствует требованиям следующих нормативных документов:

• ТР ТС 004/2011 (безопасность низковольтного оборудования)
• ТР ТС 020/2011 (электромагнитная совместимость)
• ГОСТ Р 51327.1-2010 (МЭК 61009-1-2006) - основные требования к АВДТ
• ГОСТ Р 51327.2.2-99 (МЭК 61009-2-2-91) - спецификация для устройств типа AC
• ГОСТ Р 51329-99 (МЭК 61543-95) - методы испытаний

Устройство прошло сертификацию и может использоваться в соответствии с ПУЭ и СП 31-110-2003.

Преимущества

• Объединяет две функции - защиту от перегрузок/КЗ и утечек - в одном устройстве, экономя место в щитке
• Электронный блок дифференциальной защиты обеспечивает точное и стабильное срабатывание даже при колебаниях сети
• Характеристика D позволяет работать с оборудованием, имеющим большие пусковые токи, без ложных срабатываний
• Коммутируемый нейтраль повышает уровень безопасности при аварийном отключении
• Работает в широком диапазоне температур - подходит для установки в неотапливаемых помещениях, на улице внутри щитов

Ограничения применения

• Не подходит для сетей с постоянным током или импульсными утечками - только переменный ток (AC)
• IP20 не обеспечивает защиту от влаги - запрещено устанавливать во влажных местах без дополнительной герметизации (например, в банях, бассейнах, на улице)
• Не используется в системах TN-C, поскольку нулевой проводник коммутируется
• 300 мА - слишком высокий порог для защиты людей; для помещений с повышенной опасностью (ванная, детская) требуется УЗО на 10–30 мА
• Не имеет встроенного тестирования кнопкой - проверка осуществляется внешними средствами или через периодическую диагностику

Примеры использования

• Защита группы розеток в гараже с подключенными сварочным аппаратом и компрессором
• Щиток на производстве: питание станков с асинхронными двигателями
• Распределительный щит многоэтажного дома - защита этажной линии освещения и розеток
• Котельная: управление насосами и контроллерами с высокими пусковыми токами

Практические советы

• Выбирая ДИФ-101, убедитесь, что ваша система заземления - TN-S или TN-C-S. В TN-C он не работает корректно.
• При монтаже используйте клеммы с наконечниками для многожильных проводов - это предотвращает ослабление контакта.
• Не устанавливайте ДИФ-101 рядом с источниками сильных помех (частотные преобразователи, сварочные аппараты) - это может вызвать ложные срабатывания.
• Проверяйте работоспособность устройства ежемесячно с помощью кнопки «Тест» на других УЗО в щитке - сам ДИФ-101 такой кнопки не имеет.
• Для защиты людей в ванных комнатах или кухнях - параллельно установите отдельное УЗО на 30 мА перед группой розеток.
• При замене старого УЗО на ДИФ-101 учтите его большую ширину - 7 модулей вместо 2–3 у обычных УЗО - заранее подготовьте место в щитке.
