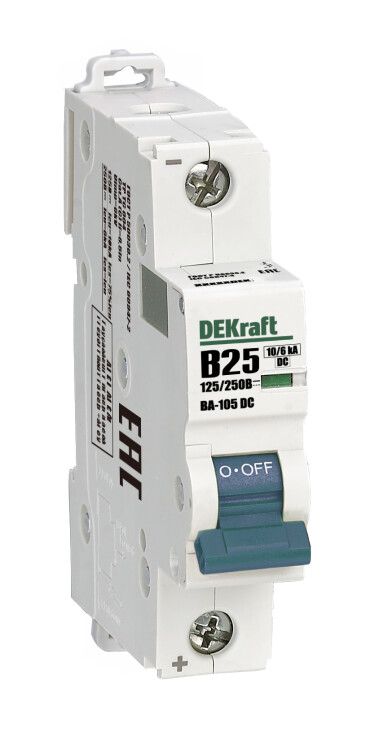

Выключатель автоматический однополюсный ВА-105 1P характеристика В 25A 250В DC | 13357DEK DEKraft APC

Автоматический выключатель ВА-105 DC от DEKraft - устройство для защиты цепей постоянного тока от перегрузок и коротких замыканий. Подходит для промышленных и бытовых систем, устанавливается на DIN-рейку, имеет однополюсную конструкцию и номинальный ток 25 А при напряжении до 250 В DC.

Назначение и область применения

Автоматический выключатель ВА-105 DC предназначен исключительно для защиты цепей постоянного тока (DC). Он защищает оборудование от повреждений из-за длительной перегрузки или внезапного короткого замыкания. Применяется в системах с источниками постоянного тока: солнечными электростанциями, аккумуляторными батареями, контроллерами заряда, промышленной автоматикой, железнодорожным транспортом, системами освещения на светодиодах и других устройствах, где используется DC-напряжение.

Технические характеристики

• Номинальный ток: 25 А
• Номинальное напряжение: 250 В DC
• Количество полюсов: 1
• Характеристика срабатывания: B - чувствителен к малым перегрузкам, подходит для нагрузок с плавным запуском (например, электроника, LED-устройства)
• Отключающая способность: 10 кА при 125 В DC / 6 кА при 250 В DC
• Максимальное сечение подключаемого кабеля: 25 мм2
• Ширина: 1 модуль (18 мм)
• Степень защиты: IP20 - защита от доступа пальцев и крупных предметов, не предназначена для работы во влажной среде
• Способ монтажа: на DIN-рейку типа TS35
• Климатическое исполнение: УХЛ4 - работает при температуре от −40 C до +40 C, допустима повышенная влажность
• Частота: 50 Гц - указана для совместимости с сетевыми фильтрами, сам аппарат не зависит от частоты, так как работает с постоянным током
• Нормативный документ: ГОСТ Р 50030.2-2010 (соответствует МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 DC совместим со всеми стандартными DIN-рейками шириной 35 мм. Для монтажа достаточно зафиксировать корпус на рейке щелчком - никаких болтов или инструментов не требуется. Подключение проводов осуществляется через зажимы с винтами: максимальное сечение жилы - 25 мм2. Нельзя использовать этот автомат в цепях переменного тока (AC): он не рассчитан на коммутацию AC и может выйти из строя.

Безопасность и стандарты

Автоматический выключатель ВА-105 DC соответствует требованиям международного стандарта МЭК 60947-2 и российскому ГОСТ Р 50030.2-2010. Отключающая способность проверена на уровне 10 кА при 125 В DC и 6 кА при 250 В DC - что обеспечивает надежное отключение даже при серьезном КЗ. Индикатор состояния (окошко) позволяет визуально определить, находится ли аппарат в положении “включен” или “выключен”, даже если рукоятка закрыта или заблокирована.

Преимущества

• Специализированный дизайн для цепей постоянного тока - отличается от обычных AC-автоматов, которые не обеспечивают безопасное гашение дуги в DC
• Надежное гашение дуги благодаря внутренней камере, адаптированной под высокую энергию DC-замыканий
• Удобный индикатор состояния - снижает риск ошибочного обслуживания
• Поддержка большего сечения кабеля (до 25 мм2) - позволяет подключать мощные потребители без переходников
• Сертифицирован для использования в условиях УХЛ4 - подходит для холодных помещений и открытых площадок с защитой от внешних воздействий

Ограничения применения

• Не переменному току (AC) - использование в сети 220 В AC приведёт к выходу из строя автомата
• Не рекомендуется для цепей выше 250 В DC - превышение напряжения может вызвать пробой внутри устройства
• IP20 не обеспечивает защиту от воды, пыли или механических ударов - нельзя устанавливать в сырых местах, на улице или в грязных помещениях без дополнительной защиты
• Не предназначен для частого включения/выключения - это не контактор, а защитное устройство

Примеры использования

• Защита солнечных панелей в домашней мини-ЭС - предохраняет от КЗ при повреждении кабелей
• Цепи питания серверов на 24–48 В DC в дата-центре
• Щиты управления электромобилями и электрокарами
• Системы автономного энергообеспечения с литий-ионными аккумуляторами
• Осветительные системы на постоянном токе (LED-ленты, прожекторы)

Практические советы

• Выбирая автомат ВА-105 DC, обязательно проверьте тип тока в вашей цепи - только DC!
• При использовании нескольких автоматов на одной DIN-рейке соблюдайте минимальный интервал между ними - не менее 5 мм - для лучшей теплоотдачи
• Перед подключением убедитесь, что сечение кабеля не превышает 25 мм2 - более толстые жилы не войдут в зажим
• Для систем с высокой индуктивностью (например, двигатели постоянного тока) используйте дополнительно RC-цепочки или варисторы - они снизят импульсы при отключении
• Если нужна защита двухполюсной цепи (+ и −), установите два таких автомата последовательно - один на каждый провод
