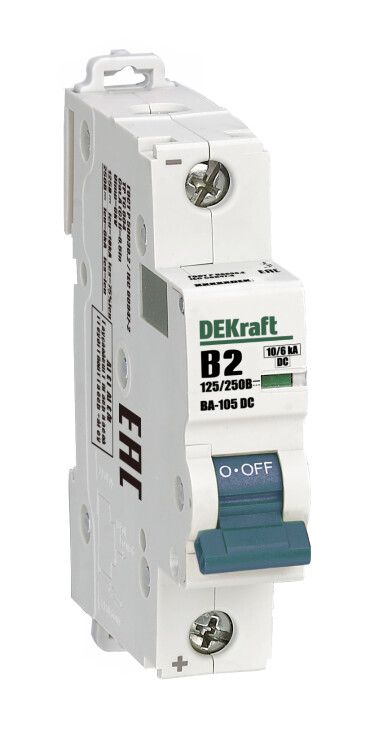

Выключатель автоматический однополюсный ВА-105 1P характеристика В 2A 250В DC | 13351DEK DEKraft APC

Автоматический выключатель ВА-105 от DEKraft - однополюсный аппарат для защиты цепей постоянного тока до 250 В и тока 2 А. Подходит для монтажа на DIN-рейку, используется в промышленной и бытовой автоматике, особенно там, где важна надежная защита от перегрузок и коротких замыканий.

Назначение и область применения

Выключатель ВА-105 предназначен для защиты электрических цепей постоянного тока от перегрузок и коротких замыканий. Применяется в системах управления, автоматизации, транспорте, энергетических установках и других устройствах, работающих от постоянного тока. Подходит как для промышленного, так и для бытового использования - например, для защиты батарейных систем, солнечных установок, контроллеров зарядки или оборудования на постоянном токе в лабораториях и мастерских.

Технические характеристики

• Номинальный ток: 2 А - максимальный длительно допустимый ток без срабатывания
• Номинальное напряжение: 250 В DC - работает исключительно в цепях постоянного тока
• Характеристика срабатывания: B - чувствителен к умеренным перегрузкам, подходит для нагрузок с плавным запуском (например, электроника, светодиоды, малые двигатели)
• Отключающая способность: 10 кА при 125 В / 6 кА при 250 В - способен безопасно прервать высокий ток КЗ в указанных условиях
• Количество полюсов: 1 - защищает одну линию постоянного тока
• Ширина: 1 модуль (18 мм) - компактный формат для плотной сборки на рейке
• Степень защиты: IP20 - защита от прикосновений к токоведущим частям, но не от пыли и влаги
• Способ монтажа: на DIN-рейку типа TS35
• Максимальное сечение кабеля: 25 мм2 - позволяет подключить мощные провода
• Климатическое исполнение: УХЛ4 - рассчитан на работу в помещениях с умеренно холодным и влажным климатом
• Нормативный документ: ГОСТ Р 50030.2-2010 (МЭК 60947-2-2006)

Совместимость и монтаж

Выключатель ВА-105 устанавливается на стандартную DIN-рейку шириной 35 мм. Для подключения используются зажимы на входе и выходе - подходят медные жилы сечением до 25 мм2. Обязательно соблюдать полярность при подключении к цепям постоянного тока: "+" и "-" должны соответствовать маркировке на корпусе. Монтаж возможен в щитах с достаточным свободным местом - устройство не требует специального охлаждения, но избегайте установки рядом с источниками тепла выше +40 C.

Безопасность и стандарты

Выключатель ВА-105 соответствует требованиям ГОСТ Р 50030.2-2010 и международному стандарту МЭК 60947-2. Отключение происходит механически - без внешнего питания. Индикатор состояния ("ON/OFF") виден через окошко даже при физически закрытой рукоятке - это повышает безопасность при обслуживании. Не предназначен для работы в цепях переменного тока - использование на AC вызовет отказ или аварию.

Преимущества

• Надежное отключение при КЗ благодаря высокой коммутационной способности (до 10 кА)
• Ясный визуальный индикатор положения контактов - легко определить, включен ли аппарат
• Компактный размер - экономит место в распределительных щитах
• Поддерживает большие сечения кабелей - удобно для силовых линий
• Специально адаптирован для постоянного тока - другие автоматы часто не работают на DC

Ограничения применения

• Не использовать в сетях переменного тока - только для DC!
• IP20 не обеспечивает защиту от воды и пыли - нельзя устанавливать во влажных, пыльных или открытых помещениях
• Климатическое исполнение УХЛ4 ограничивает применение в экстремально холодных условиях (ниже -40 C)
• Номинальный ток всего 2 А - не подходит для защиты мощных потребителей (нагреватели, насосы, крупные двигатели)
• Не имеет функции дифференциальной защиты - требуется отдельный УЗО при необходимости защиты человека от поражения током

Примеры использования

• Защита солнечных панелей в мини-ЭС на базе 12–48 В DC
• Щит управления питанием серверов на постоянном токе
• Цепи зарядки аккумуляторов в системах бесперебойного питания
• Автоматизация производства: управление серводвигателями, PLC, датчиками
• Железнодорожная сигнализация и системы освещения на постоянном токе

Практические советы

• Перед установкой проверьте соответствие напряжения цепи - 250 В DC максимум. Напряжение выше приведёт к пробою внутри автомата.
• При подключении многожильных проводов используйте наконечники - они предотвращают ослабление контакта со временем.
• Не затягивайте зажимы слишком сильно - можно повредить контактную группу.
• Если нужна защита от утечек тока - параллельно установите УЗО, совместимое с DC.
• Для систем с частыми включениями (например, реле) выбирайте более высокую номинальную величину тока - 2 А очень близок к пределу для многих устройств.
• Артикул 13351dek - единственный вариант этой модели в каталоге DEKraft. Аналоги от других брендов могут иметь другую характеристику срабатывания или меньшую отключающую способность.
